XD1-30限流電抗器使用環境

1 海波高度不超過2000M

2 周圍空氣溫度不高于+40攝氏度,不低于-5攝氏度

3 空氣溫度為+20攝氏度時,相對濕度不超過90%

4 周圍介質無易燃物品,無損壞絕緣及腐蝕金屬的氣體和導電塵埃

5 安裝地點無劇烈振動及顛簸,安裝傾斜度大于50; 6 安裝地點不受陽光直接輻射,無風雪襲擊及嚴重霉菌存在

XD1-30限流電抗器技術參數表

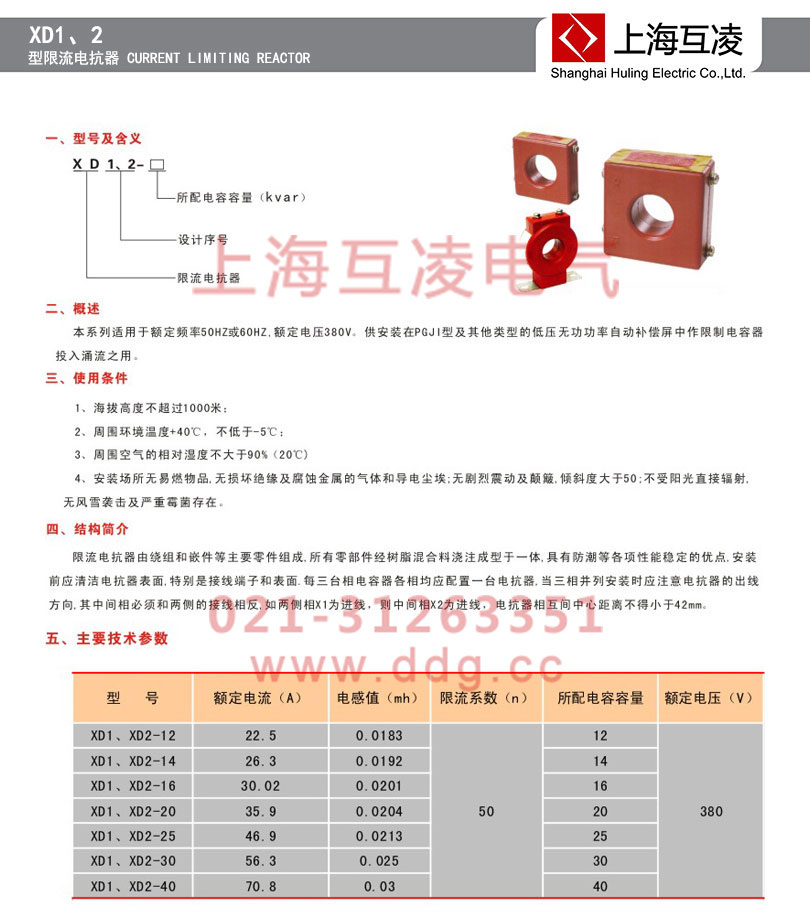

型號	額定電流(A)	電感值(mh)	限流系數(n)	所配電容容量	額定電壓(V)
XD1-30;XD2-30	56.3	0.025	50	30	380

XD1-30限流電抗器產品樣本

XD1-30限流電抗器作用

在電氣工程中，限流電抗器可以將由于工廠擴建和電源添加而產生的短路電流降低到現有配電設備可以充分處理的水平。它們也可用于高壓電力輸電網絡用于類似目的。在電動機的控制中，限流電抗器可用于限制啟動電流或作為速度控制系統的一部分。

XD1-30限流電抗器簡介

限流電抗器XD1-40適用于額定頻率為50HZ或60Hz,額定電壓380V,供安裝在PGJ1型及其他類型的低壓無功功率自動補償屏中作限制電容器投入溶流之用。

XD1-30限流電抗器結構特點

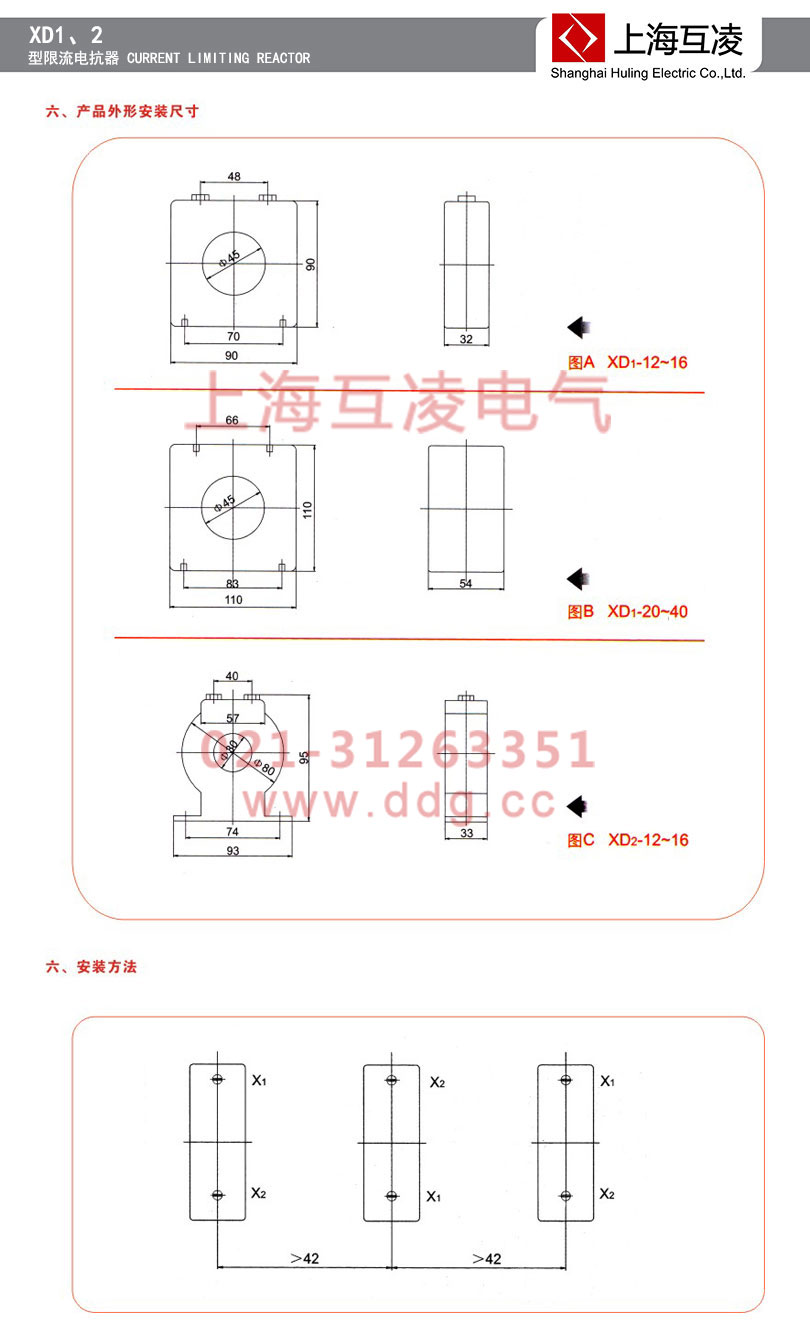

本型號限流電抗器由繞組和嵌件等主要零件組成，所有零部件經樹脂混合料澆注成型于一體，具有防潮等各項性能穩定的優點。安裝前應清潔電抗器表面，特別是接線端子和表面。每臺三相電容器各相均應配置一臺電抗器，當三相并列安裝時應注意電抗器的出線方向，其中間相必須和兩側的接線相反，如兩側相X1為進線，則中間X2為出線，電抗器相互間中心距離不得小于42mm。

XD1-30限流電抗器接線方式

在每相電容器中串入一個電抗器就可以，X1、X2兩端可以任意互換。

限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。

因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
