XD1-12限流電抗器技術參數表

型號	額定電流(A)	電感值(mh)	限流系數(n)	所配電容容量	額定電壓(V)
XD1-12;XD2-12	22.5	0.0183	50	12	380

XD1-12限流電抗器簡介

XD1-12限流電抗器是采用不飽和聚酯脂澆注成型的干式電抗器，用于低壓無功功率成套裝置中作為限制低壓電容器的合閘涌流和增加合閘開關的開斷能力。產品優點： 體積小，安裝方便。

限流電抗器，互凌這款XD1-12限流電抗器是一款低壓限流電抗器適用于額定頻率為50HZ,額定電壓380v,供安裝在PG1型及其他類型的低壓無功率自動補償屏中作限制電容器投入涌流之用。電抗器對交流電有阻抗（限流）作用跟流入的電流大小沒有關系，不管是大電流還是小交流，而且電抗器的電感值都是固定的；xd1-12由繞組和嵌件等主要零件組成,所有零部件經對脂混合料澆注成型一體，它具有防潮等各項性能穩定的優點。

XD1-12限流電抗器作用

本型號限流電抗器是串聯連接在0.4～63(kV)輸變電系統中，在系統發生故障時，用以限制短路電流，使短路電流降至其后設備的允許值。現在電力系統用的各類限流電抗器，往往是固定電感式的電抗器，但是系統電壓很不穩定，再加之設備更新換代、增容或者改造，就需要不同阻值的限流電抗器來適應電網及變頻器、直流調速器、軟啟動器等設備的正常運行，更好的濾除諧波干擾，限制短路電流和突發電流對電機的影響。

本系列產品適用于額定頻率50HZ,60HZ,額定電壓380V,供安裝在PGJ1型及其他類型的低壓無功功率自動補償屏中作限制電容器投入溶流之用。

XD1-12限流電抗器使用環境

1.海拔不超過2000m；

2.環境溫度-25～+45(℃)，相對濕度不超過90%；

3.電源電壓的波形近似于正弦波；

4.周圍無有害氣體，無易燃易爆物品；

5.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

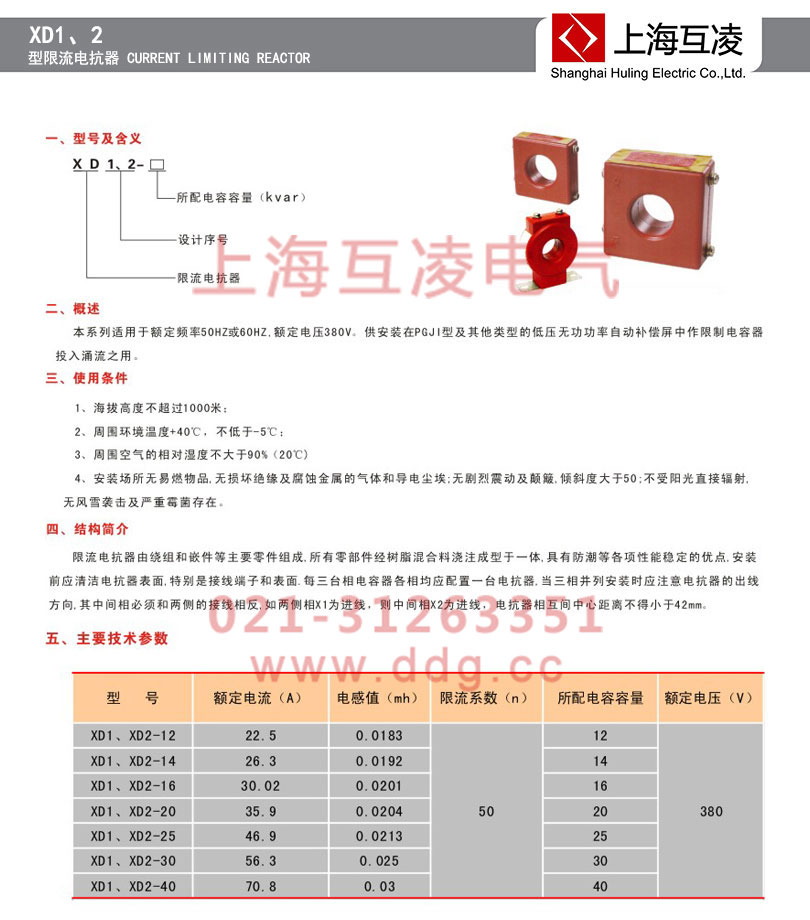

XD1-12限流電抗器產品樣本

XD1-12限流電抗器工作原理

在電氣工程中，限流電抗器可以將由于工廠擴建和電源添加而產生的短路電流降低到現有配電設備可以充分處理的水平。它們也可用于高壓電力輸電網絡用于類似目的。在電動機的控制中，限流電抗器可用于限制啟動電流或作為速度控制系統的一部分。
