MES-60電流互感器選型手冊

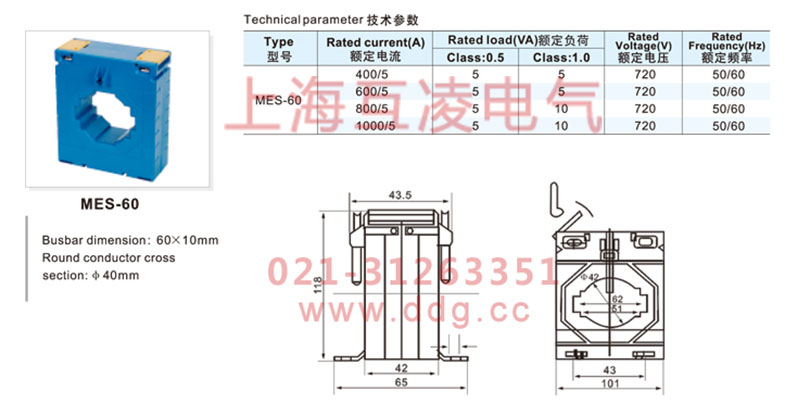

MES-60電流互感器技術參數
MES-60電流互感器的一次電流:30A-3000A
二次電流:5A, 1A
標準:BS7626, IEC44-1
最大電壓:0.66KV
頻率:50-60Hz
額定負載:2.5VA-15VA
精度: 0.5, 1.0, 3.0
短時熱電流:Ith=60×Ih
額定安全系數: FS<5
MES-60電流互感器使用環境
環境溫度:+45
儲存溫度:-50+80
測試電壓:4Kv 50Hz 1min
工作頻率:50Hz/60Hz
額定二次電流:5A或1A
額定負載:1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA
精度等級0.5級用于精確的測量(如電度表)1.0級用于一般的配電盤儀器的測量,3.0級用于非精確要求的測量。
連接;二次接線的兩個端子各有一個接線點,用M4或M5的螺絲緊固。
配件:端子保護蓋用于電業部門進行鉛封,此操作符合標準的保護作用。
安裝支持:螺絲和夾持件用于匯流排的安裝緊固。
MES-60電流互感器作用
電流互感器廣泛用于測量電流和監測電網的運行。隨著電壓線的推出,收益級CT可以驅動電力公司幾乎每座建筑物的電能表,并提供三相服務和單相服務,電流超過200安培。
高壓電流互感器安裝在陶瓷或聚合物絕緣體上,以將其與地面隔離。一些CT配置在高壓變壓器或斷路器的套管周圍滑動,其將導尺寸圖體自動居中在CT窗口內。
電流互感器可以安裝在電源變壓器的低壓或高壓引線上。有時可以移除母線的一部分來替換電流互感器。
通常,多個CT作為用于各種用途的“堆疊”安裝。例如,保護設備和收費計量可以使用單獨的CT來提供計量和保護電路之間的隔離,并允許具有不同特性(精度,過載性能)的電流互感器用于設備。負載(負載)阻抗不應超過規定的最大值,以避免次級電壓超過電流互感器的限制。不應超過電流互感器的初級額定電流,否則磁芯可能會進入其非線性區域并最終飽和。這將發生在初級的正弦波交流正弦波的每一半的前半部分(正值和負值)附近,并會降低準確度。
