LZZJB6-10Q電流互感器概述
LZZJB6-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品,適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。本產品符合IEC44-1及GB1208《電流互感器》標準。
LZZJB6-10Q電流互感器結構特點
本型互感器為全封閉支柱式結構,具有優良的絕緣性能和防潮能力,體積小,重量輕,適宜于任何位置,任意方向安裝。
LZZJB6-10Q電流互感器選型
LZZJB6-10Q電流互感器參數

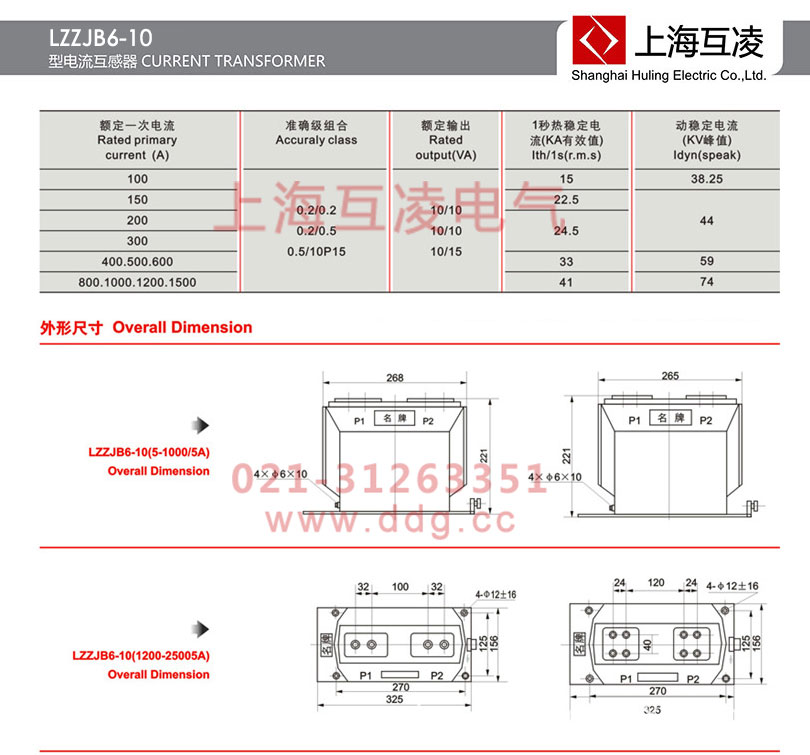

| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 1秒熱穩定電流(KA有效值) | 動穩定電流(KV峰值) |
| LZZJB6-10Q | 100 | 0.2/0.2;0.2/0.5;0.5/10P15 | 10/10;10/15 | 15 | 38.25 |
| 150 | 22.5 | 44 | |||
| 200 | 24.5 | ||||
| 300 | |||||
| 400、500、600 | 33 | 59 | |||
| 800、1000、1200、1500 | 41 | 74 |
1、額定絕緣水平:12/42/75kV;
2、額定一次電流、準確級組合及相應的額定輸出,額定短時電流見上表;
3、負荷的功率因數為0.8(滯后);
4、額定二次電流:5A(也可做1A);
5、局部放電水平符合GB5583-85及IEC44-4《互感器局部放電測量》,其視在放電量不大于50PC。
LZZJB6-10Q電流互感器常見故障
1)電流互感器的絕緣很厚,有的絕緣包繞松散,絕緣層間有皺折,加之真空處理不良,浸漬不完全而造成含氣空腔,從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求,甚至少放電容屏,電容極板不光滑平整,甚至錯位或斷裂,使其均壓特性破壞。因此,當局部固體絕緣沿面的電場強度達到一定數值時,就會造成局部放電。 上述局部放電的直接后果是使絕緣油裂解,在絕緣層間生成大量的x臘,介損增大。這種放電是有累積效應的,任其發展下去,油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高,可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電,例如一次繞組支持螺母松動,造成一次繞組屏蔽鋁箔電位懸浮,末屏引線接觸或焊接不良甚至斷線,均會引起此類故障。
5) -次連接夾板、螺栓、螺母松動,末屏接地螺母松動,抽頭緊固螺母松動等,均可能使接觸電阻增大,從而導致局部過熱故障。此外,現場維護管理不當也應引起重視。例如,互感器進水受潮,雖然可能與制造廠的密封結構和密封材料有關,但是,也有維護管理的問題。一般來說,現場真空脫氣不充分或者檢修時不進行真空干燥,致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些,都將給設備留下安全隱患。
LZZJB6-10Q電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
