LZZBJ9-36/250W1G1電流互感器使用環境及參數
使用環境: 戶內
環境溫度: -5~40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ
產品性能符合標準GB1208-2006和IEC185
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20~2000A
額定二次電流:5或1A,二次繞組可帶抽頭 得到不同變比
局部放電水平:≤20 pC

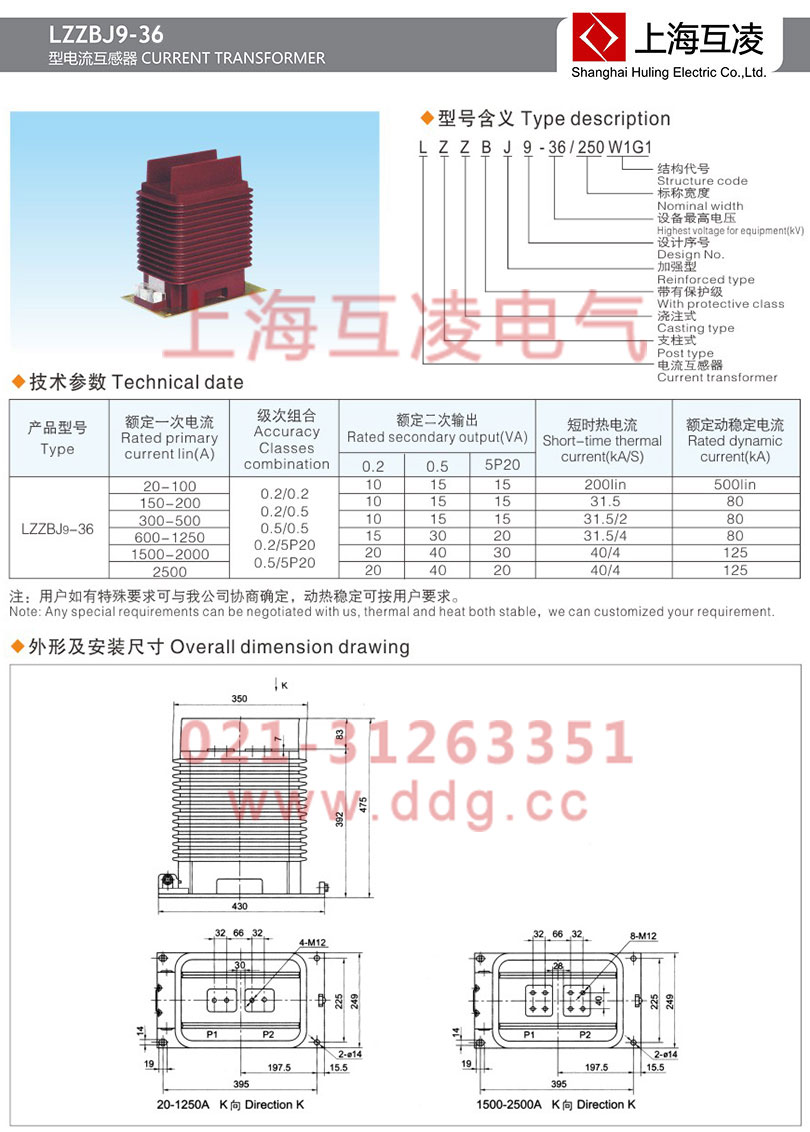

LZZBJ9-36/250W1G1電流互感器選型手冊
LZZBJ9-36/250W1G1電流互感器概述
本型電流互感器為環氧樹脂全封閉澆注,全封閉式絕緣,適用于額定電壓35kV及以下,額定頻率50Hz電力系統中,作計量、測量及繼電保護用。
電流互感器是一種用于測量交變電流(AC)類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
互感器可將較大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。
電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。
電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。
LZZBJ9-36/250W1G1電流互感器結構特點
電流互感器通常由硅鋼環形磁芯組成,該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此,CT的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件,也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見,它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度,主導體應該位于光圈的中心。
本系列電流互感器產品,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求,生產為多變比形式,有利于擴容,減少投資.計量用級次采用超微晶合金鐵心制造,測量及保護用級次采用進口優質硅鋼片鐵心制造。
產品精度高、功耗小,溫升低,運行穩定可靠。 。
。特別適用于35kV小型化開關柜,可以根據用戶要求,加大互感器上側絕緣隔板,優化開關柜內部空間,加強相間絕緣,使開關內部布局整齊、美觀。
