LZZBJ9-12/150B/4S電流互感器摘要

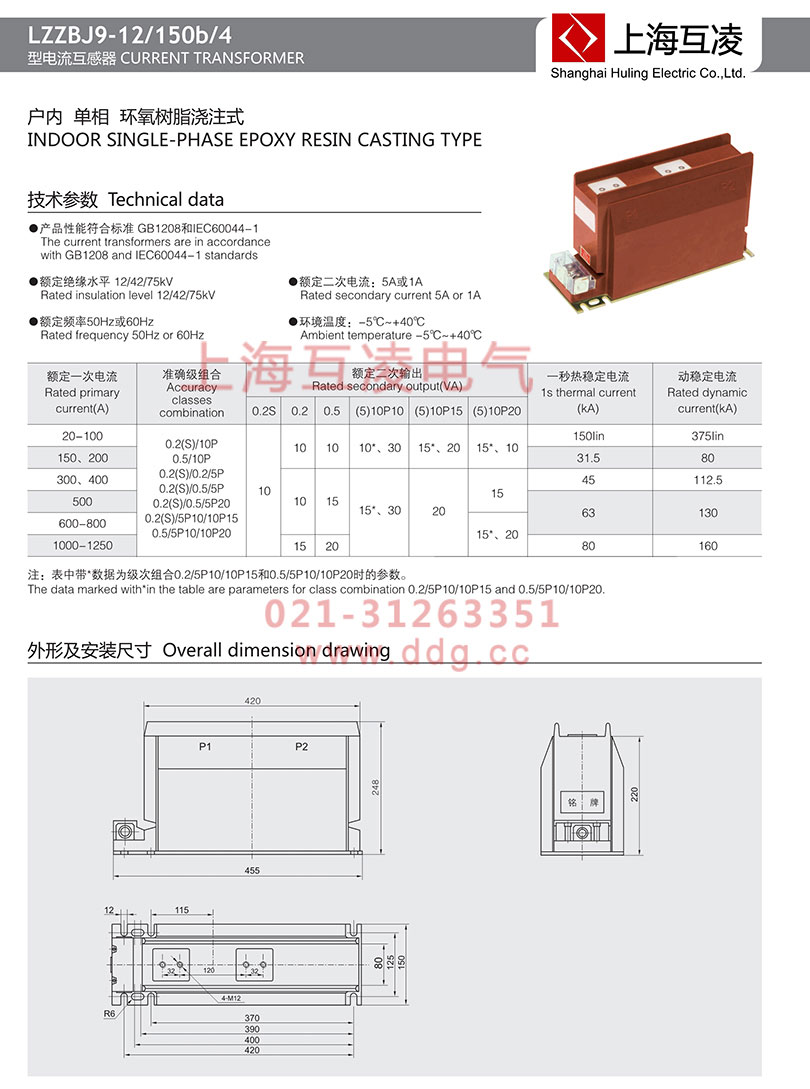

主要介紹AS12/150B/2S電流互感器等同于LZZBJ9-12/150B/2S電流互感器的外形尺寸圖、相關參數（電流比，準確級，容量等）

LZZBJ9-12/150B/4S電流互感器簡介

為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格。

LZZBJ9-12/150B/4S電流互感器結構特點

LZZBJ9-12/150B/4S采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

LZZBJ9-12/150B/4S電流互感器選型手冊

LZZBJ9-12/150B/4S電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)						一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2S	0.2	0.5	(5)10P10	(5)10P15	(5)10P20
LZZBJ9-12/150B/4S	20-100	0.2(S)/10P 0.5/10P 0.2(S)/0.2/5P 0.2(S)/0.5/5P 0.2(S)/0.5/5P20 0.2(S)/5P10/5P15 0.5/5P10/10P20	10	10	10	10*、30	15*、20	15*、10	150lin	375lin
	150、200								31.5	80
	300、400			10	15	15*、20	20	15	45	112.5
	500								63	130
	600-800							15*、20
	1000-1250			15	20				80	160

LZZBJ9-12/150B/4S電流互感器技術參數

1、額定絕緣水平：12/42/75kV；

2、負荷功率因數：COS&=0.8(滯后)；

3、額定二次電流：5A或1A；

4、表面爬電距離：260mm，滿足II級污穢等級要求；

5、產品標準：GB1208-1997《電流互感器》；

6、儀表保安系數：FS≤10；

LZZBJ9-12/150B/4S電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
