LZZBJ9-12/150B/2S電流互感器選型手冊
LZZBJ9-12/150B/2S電流互感器結構特點
本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠。為支柱式環氧樹脂澆注絕緣戶內型全工況產品,適用于中置式開關柜或其他型式開關柜中,在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。LZZBJ9-12/150B/2S電流互感器是環氧樹脂全封閉支柱式電流互感器:L代表電流互感器;Z代表支柱式;Z代表澆注絕緣;B代表帶保護級;J表示加大容量;9設計序號;12額定電壓(12KV);150b澆注體寬度為150mm;2S熱穩定電流時間。
LZZBJ9-12/150B/2S電流互感器技術參數
1、額定絕緣水平:12/42/75kV
2、額定二次電流:5A,1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級:Ⅱ級。
6、若用戶有要求,測量級可為0.2S、0.5S級

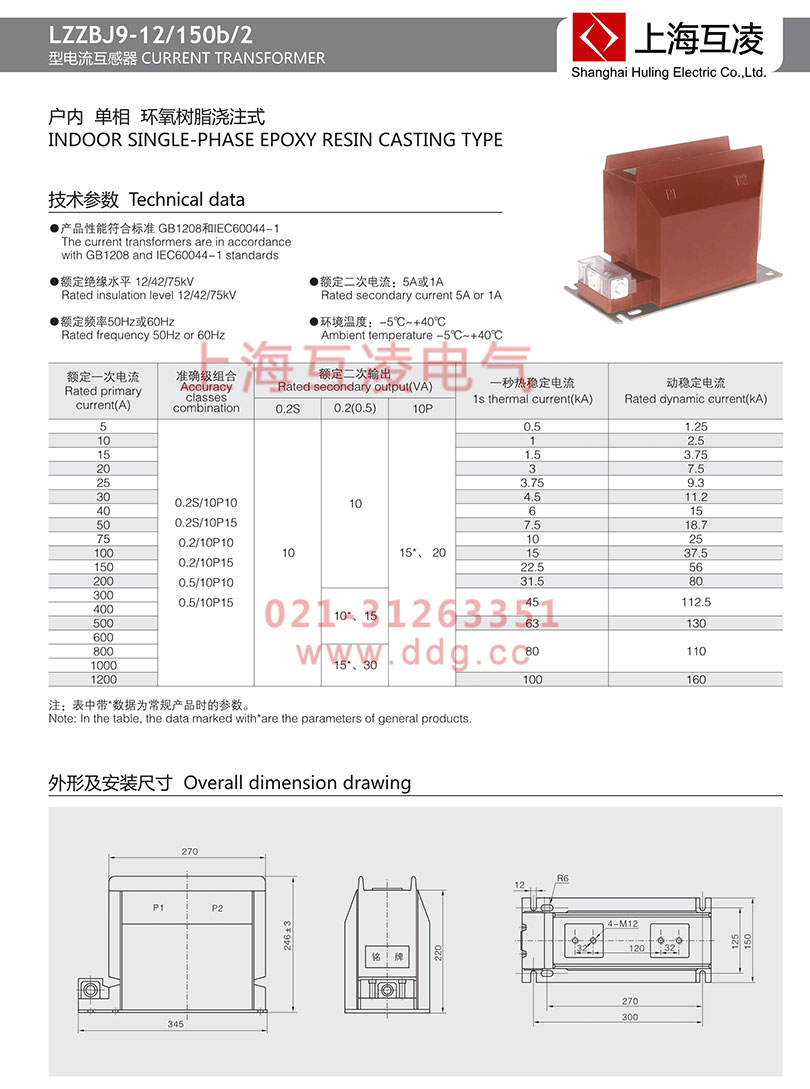

LZZBJ9-12/150B/2S電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | ||
| 0.2S | 0.2(0.5) | 10P | |||||
| LZZBJ9-12/150B/2S | 5 |
0.2S/10P10 0.2S/10P15 0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15 |
10 | 10 | 15*、20 | 0.5 | 1.25 |
| 10 | 1 | 2.5 | |||||
| 15 | 1.5 | 3.75 | |||||
| 20 | 3 | 7.5 | |||||
| 25 | 3.75 | 9.3 | |||||
| 30 | 4.5 | 11.2 | |||||
| 40 | 6 | 15 | |||||
| 50 | 7.5 | 18.7 | |||||
| 75 | 10 | 25 | |||||
| 100 | 15 | 37.5 | |||||
| 150 | 22.5 | 56 | |||||
| 200 | 31.5 | 80 | |||||
| 300 | 10*、15 | 45 | 112.5 | ||||
| 400 | |||||||
| 500 | 63 | 130 | |||||
| 600 | 80 | 110 | |||||
| 800 | 15*、30 | ||||||
| 1000 | |||||||
| 1200 | 100 | 160 | |||||
LZZBJ9-12/150B/2S電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。原則上,電流互感器和電壓互感器(普通型)之間的唯一區別在于,前者由“恒定”電流供電,而后者則以“恒定”電壓供電,其中“恒定”具有嚴格的電路理論意義。
LZZBJ9-12/150B/2S電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。測量電流互感器的誤差,國內一實驗誤差?般都采比臺被試互感器進行比較,標準互感器的電標準互感器的準確級比被試互感器高二級,即標準互感器的實際誤差小于被試互感器允許誤差的五分之一,那么,標準互感器本電流之差即差流,就是被試互感器的誤驗儀上的讀數f和就是被試互感器Fx=f(%)以對校驗儀本身的測量所列電位差式校驗儀,可以檢定10級(或5級)至0.05級互級互感器。電流互感器的運行范圍為5%~120%額定電流,這時各級電流互感器的誤差,不得超過表6中所規定的允許值各點連成的折線。所有各級電流互感器,都允許短期過載20%,同時互感器的誤差也不超出允許值。各級電流互感器在額定電流附近運行時,誤差最小。表中0.1級以下電流互感器的允許誤差,就是根據這種性能規定的;在5%額定電流時,互感器的誤差最大,允許誤差也相應規定大一些。當互感器運行在小于5%額定電流時,其誤差顯著增大,按照規定,這時互感器的準確度沒有保證,誤差可能超出表6所列的允許值。因此,在選用電流互感器的電流比時,應該使被測電流等于或略小于電流互感器的額定一次電流,使互感器在額定電流附近運行,這樣測量更準確。在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。
