LZZBJ9-10C2電流互感器結構
LZZBJ9-10C2電流互感器為環氧樹脂澆注全封閉支柱式產品,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠。

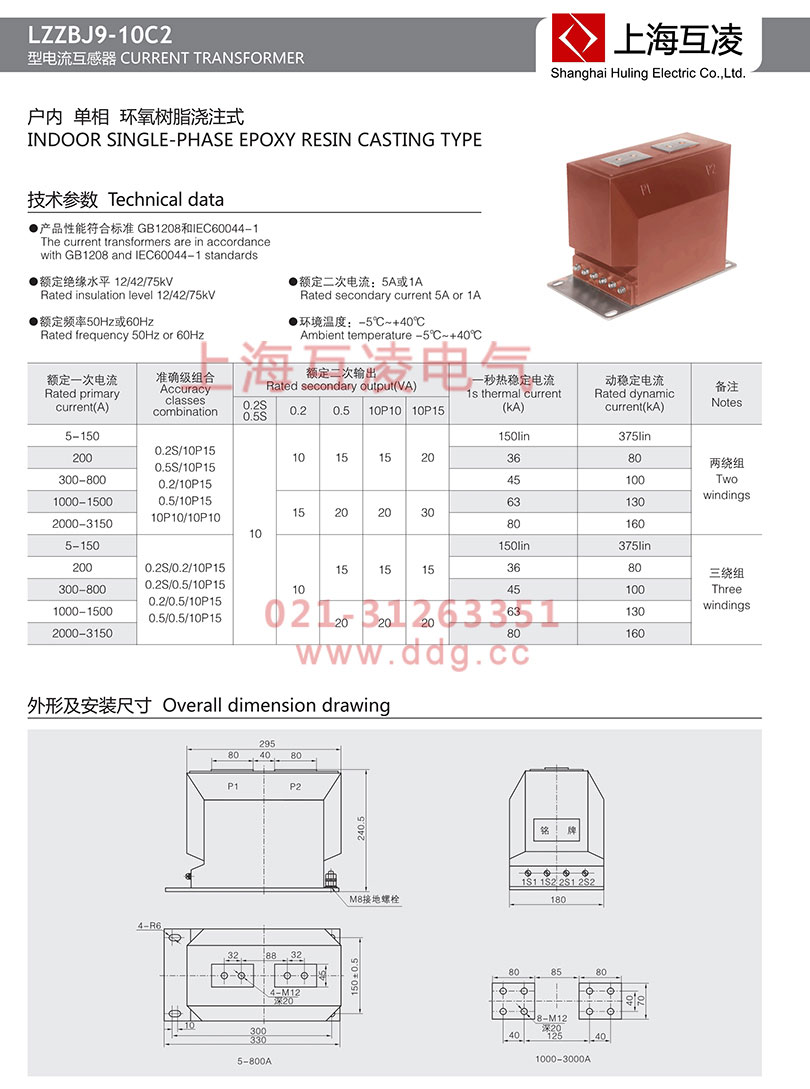

LZZBJ9-10C2電流互感器選型手冊
LZZBJ9-10C2電流互感器技術參數
1、額定絕緣水平:12/42/75kV
2、額定二次電流:5A或1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208和IEC60044-1。
5、污穢等級:Ⅱ級。
6、若用戶有要求 ,測量級可為0.2S、0.5S級。
LZZBJ9-10C2電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動額定輸出 | 備注 | ||||
| 0.2S,0.5S | 0.2 | 0.5 | 10P10 | 10P15 | ||||||
| LZZBJ9-10C2 | 5-150 |
0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15 10P10/10P10 |
10 | 10 | 15 | 15 | 20 | 150lin | 375lin | 兩繞組 |
| 200 | 36 | 80 | ||||||||
| 300-800 | 45 | 100 | ||||||||
| 1000-1500 | 15 | 20 | 20 | 30 | 63 | 130 | ||||
| 2000-3150 | 80 | 160 | ||||||||
| 5-15 |
0.2S/0.2/10P15 0.2S/0.5/10P15 0.2/0.5/10P15 0.5/0.5/10P15 |
10 | 15 | 15 | 15 | 150lin | 375lin | 三繞組 | ||
| 200 | 36 | 80 | ||||||||
| 300-800 | 45 | 100 | ||||||||
| 1000-1500 | 20 | 20 | 20 | 63 | 130 | |||||
| 2000-3150 | 80 | 160 | ||||||||
LZZBJ9-10C2電流互感器接線方式
1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中,保護線路的三相短路、兩相短路和單相接地短路。
2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路和兩相短路。
3、兩相差接反映兩相差電流。該接線方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。
4、單相接線在三相電流平衡時,可以用單相電流反映三相電流值,主要用于測量回路。
5、兩相三繼電器完全星形接線,流入第三個繼電器的電流是Ij=Iu+Iw=-Iv。該接線方式應用在大電流接地系統中,保護線路的三相短路和兩相短路。
LZZBJ9-10C2電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LZZBJ9-10C2電流互感器型號含義
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
