LZZBJ9-10C1電流互感器概述
電流互感器LZZBJ9-10C1為環氧樹脂澆注全封閉支柱式產品,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
LZZBJ9-10C1電流互感器結構
本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠。外形模具細膩,做工金良在保證使用的可靠行上,加強了外形的最求!

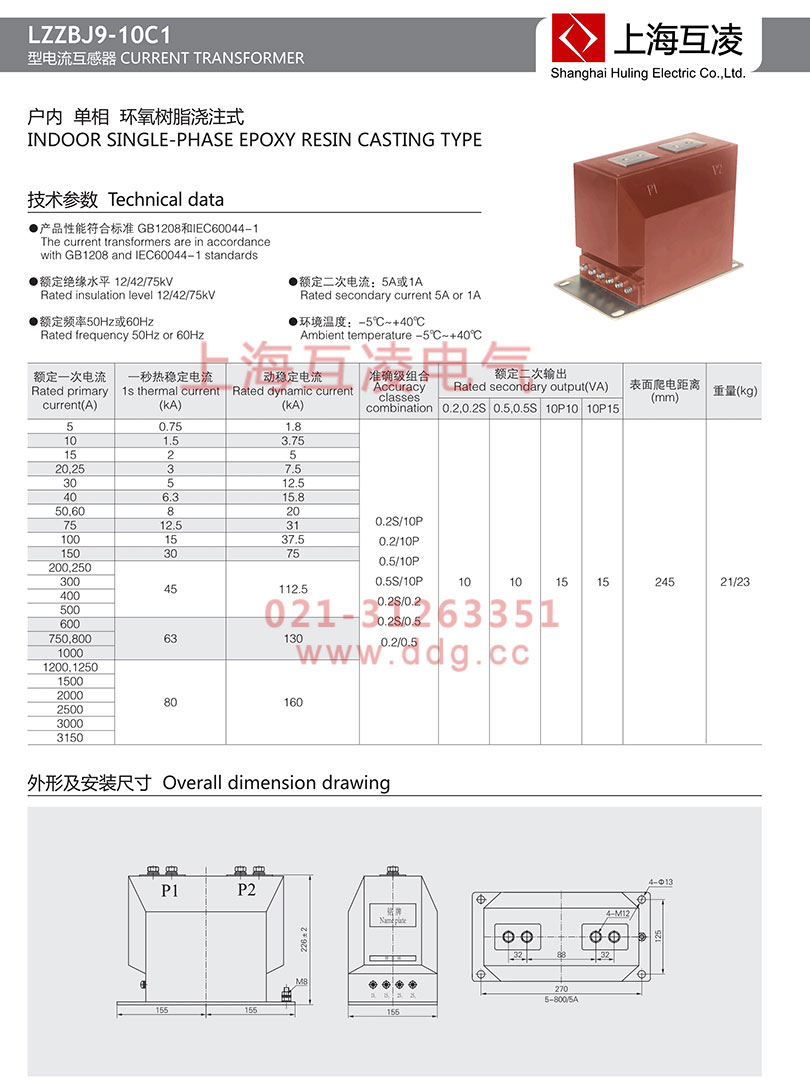

LZZBJ9-10C1電流互感器技術參數
1、額定絕緣水平:12/42/75kV
2、額定二次電流:5A,1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級:Ⅱ級。
6、若用戶有要求,測量級可為0.2S、0.5S級。
LZZBJ9-10C1電流互感器選型
LZZBJ9-10C1電流互感器變比
| 型號 | 額定一次電流(A) | 一秒熱穩定電流(kA) | 動額定輸出 | 準確級組合 | 額定二次輸出(VA) | 表面爬電距離(mm) | |||
| 0.2,0.2s | 0.5,0.5s | 10P10 | 10P15 | ||||||
| LZZBJ9-10C1 | 5 | 0.75 | 1.8 | 0.2S/10P;0.2/10P;0.5/10P;0.5S/10P;0.2S/0.2;0.2S/0.5;0.2/0.5 | 10 | 10 | 15 | 15 | 245 |
| 10 | 1.5 | 3.75 | |||||||
| 15 | 2 | 5 | |||||||
| 20,25 | 3 | 7.5 | |||||||
| 30 | 5 | 12.5 | |||||||
| 40 | 6.3 | 15.8 | |||||||
| 40 | 6.3 | 15.8 | |||||||
| 50,60 | 8 | 20 | |||||||
| 75 | 12.5 | 31 | |||||||
| 100 | 15 | 37.5 | |||||||
| 150 | 30 | 75 | |||||||
| 200~500 | 45 | 112.5 | |||||||
| 600~1000 | 63 | 130 | |||||||
| 1200~3150 | 80 | 160 | |||||||
LZZBJ9-10C1電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。
LZZBJ9-10C1電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。原則上,電流互感器和電壓互感器(普通型)之間的唯一區別在于,前者由“恒定”電流供電,而后者則以“恒定”電壓供電,其中“恒定”具有嚴格的電路理論意義。
