LZZBJ9-10B電流互感器工作原理

LZZBJ9-10B電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

LZZBJ9-10B電流互感器技術數據

1、額定絕緣水平：12/42/75kV

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

5、污穢等級：Ⅱ級。

6、若用戶有要求 ，測量級可為0.2S、0.5S級。

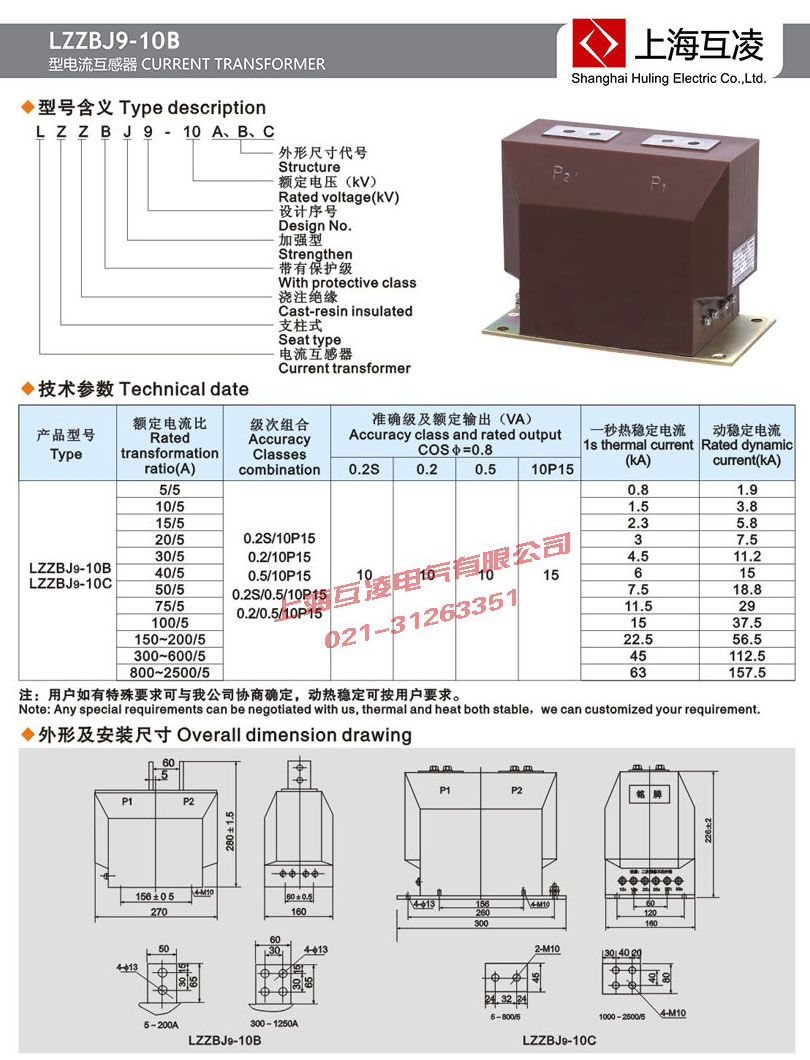

LZZBJ9-10B電流互感器選型手冊

型號	額定電流比(A)	級次組合	準確級及額定輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2s	0.2	0.5	10P15
LZZBJ9-10B	5/5	0.2S/10P15 0.2/10P15 0.5/10P15 0.2S/0.5/10P15 0.2/0.5/10P15	10	10	10	15	0.8	1.9
	10/5						1.5	3.8
	15/5						2.3	5.8
	20/5						3	7.5
	30/5						4.5	11.2
	40/5						6	15
	50/5						7.5	18.8
	75/5						11.5	29
	100/5						15	37.5
	150～200/5						22.5	56.5
	300～600/5						45	112.5
	800～2500/5						63	157.5
	3000/5						80	160

LZZBJ9-10B電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LZZBJ9-10B電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
