LZZBJ9-10電流互感器工作原理
LZZBJ9-10電流互感器是戶內環氧樹脂澆注支柱式全工況型產品,在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜。本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級,保護級10P10、10P20等,另可以定制非標產品。
LZZBJ9-10電流互感器技術參數及使用環境
1、品性能符合IEC60044-1標準和GB1208-1997《電流互感器》
2、額定絕緣水平:12/42/75kV
3、負荷功率因數:cosφ=0.8(滯后Lag)
4、額定頻率:50Hz;額定二次電流:5A
5、其它技術參數見表
6、海拔高度不超過1000m
7、周圍環境溫度不高于+40°C,不低于-5°C
8、周圍空氣的相對濕度不大于90%(40°C)
9、安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其它爆炸和腐蝕性介質
10、安裝場所無嚴重震動和顛簸
LZZBJ9-10電流互感器結構特點
LZZBJ9-10電流互感器為全封閉式結構,鐵芯采用優質的導磁材料,一、二次繞組及鐵芯均澆注在環氧樹脂中,具有優良的絕緣性能和防潮能力,并容易做到表面清潔。一次出線P1、P2分別在澆注體的頂部,二次繞組出線端在澆注體的下部,第一組為計量繞組(0.2S級、0.2級),標志為1S1、1S2:第二組為監控繞組(0.5級),標志為2S1、2S2:第三組為保護級繞組(10P),標志為3S1、3S2,同時二次繞組可帶抽頭。

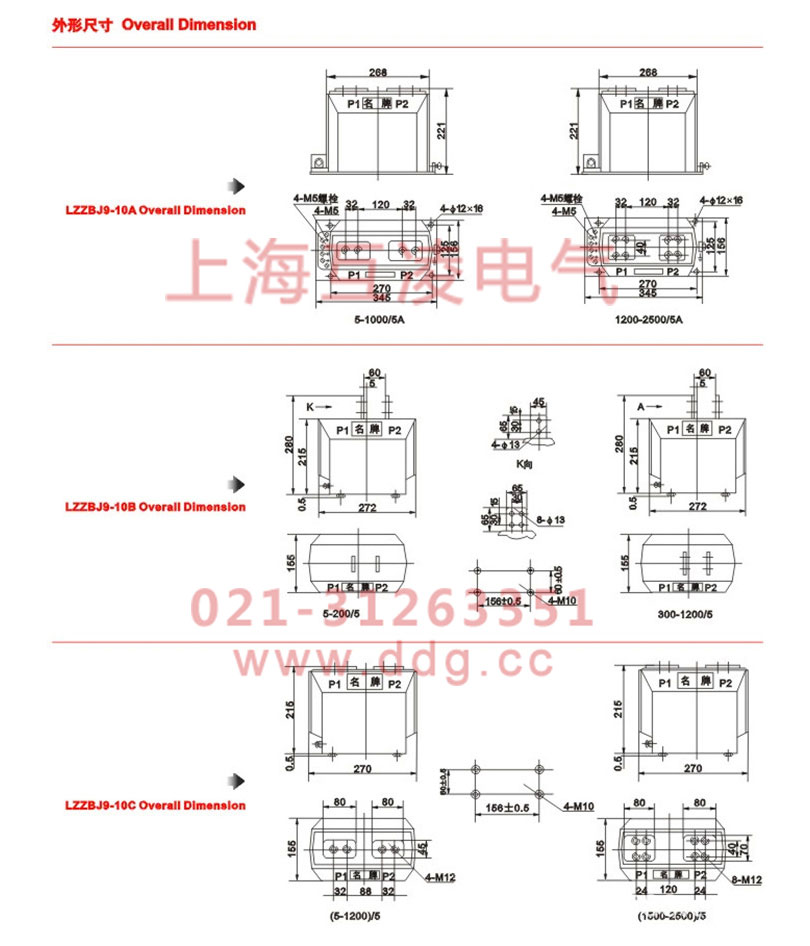

如果客戶需要,可任意改變準確級組合,互感器為減極性,互感器底部裝有底板并配有4只Φ12的安裝孔。
LZZBJ9-10電流互感器選型手冊

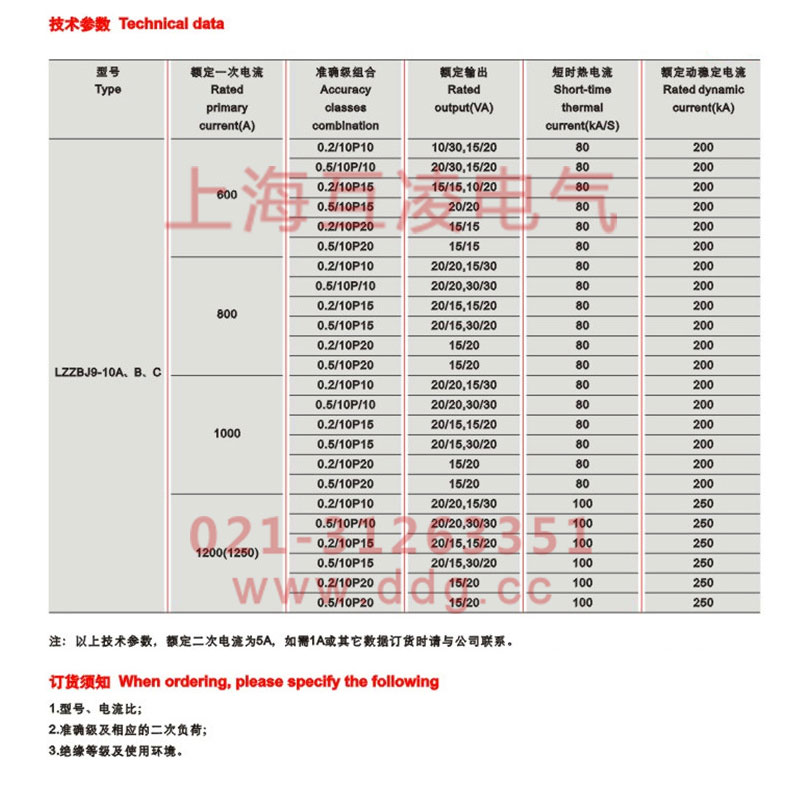

LZZBJ9-10電流互感器變比
| 電流變比 | 準確級組合 | 準確級及額定輸出 | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||
| 0.2s | 0.5s | 額定輸出(VA) | 準確級及限值系數 | ||||
| 5/5 | 0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20 |
10 | 10 | 15 | 10P10 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||
| 15/5 | 2.3 | 5.8 | |||||
| 20/5 | 3 | 7.5 | |||||
| 30/5 | 4.5 | 11.2 | |||||
| 40/5 | 6 | 15 | |||||
| 50/5 | 7.5 | 18.8 | |||||
| 75/5 | 11.5 | 29 | |||||
| 100/5 | 15 | 37.5 | |||||
| 150~200/5 | 22.5 | 56.5 | |||||
| 300~600/5 | 45 | 112.5 | |||||
| 800~2500/5 | 63 | 157.5 | |||||
| 3000/5 | 80 | 160 | |||||
LZZBJ9-10電流互感器優點
1、采用前端數字化技術,光纖傳輸,電磁兼容性好。
2、幅頻特性和相頻特性好,在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器,二次儀表不會引入誤差,傳感器誤差就是系統誤差。
LZZBJ9-10電流互感器接線方式
1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中,保護線路的三相短路、兩相短路和單相接地短路。
2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路和兩相短路。
3、兩相差接反映兩相差電流。該接線方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。
4、單相接線在三相電流平衡時,可以用單相電流反映三相電流值,主要用于測量回路。
5、兩相三繼電器完全星形接線,流入第三個繼電器的電流是Ij=Iu+Iw=-Iv。該接線方式應用在大電流接地系統中,保護線路的三相短路和兩相短路。
LZZBJ9-10電流互感器運行注意
LZZBJ9-10電流互感器在運行中二次側不得開路,一旦二次側開路,,由于鐵損過大,溫過高而燒毀,或使 副繞組電壓升高而將絕緣擊穿,發生高壓觸電的危險。所以在換接儀表時如調換電流表、有功表、無功表 等應先將電流回路短接后再進行計量儀表調換。當表計調好后,先將其接入二次回路再拆除短接線并檢查表計是否正常。
如果在拆除短接線時發現有火花,此時電流互感器已開路,應立即重新短接,查明計量儀表回路確無開路現象時,方可重新拆除短接線。在進行拆除電流互感器短接工作時,應站在絕緣皮墊上, 另外要考慮停用電流互感器回路的保護裝置,待工作完畢后,方可將保護裝置投入運行。
如果電流互感器有嗡嗡聲響,應檢查內部鐵心是否松動,可將鐵心螺栓擰緊。電流互感器二次側的一端,外殼均要可靠接地。
當電流互感器二次側線圈絕緣電阻低于 10~20 兆歐時,必須進行干燥處理,使絕緣恢復后,方可使用。
LZZBJ9-10電流互感器原理
電流互感器是一種用于測量交變電流類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。
電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。

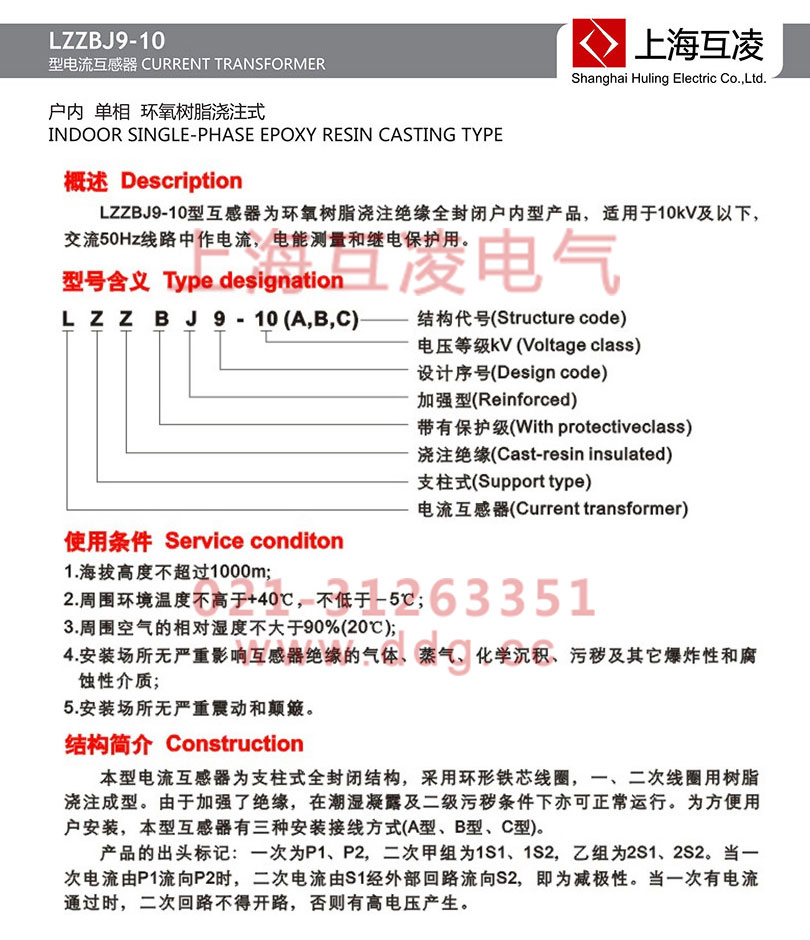

LZZBJ9-10電流互感器符號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
LZZBJ9-10電流互感器銘牌
每臺電流互感器銘牌標志應清晰,在使用壽命期內不褪色。編碼方式可采用自動噴碼和激光蝕刻(不能采用鋼鑿碼),必須達到長期不褪色、易讀取的要求。銘牌上必須留有條形碼標志位置,且可按訂貨單位要求將條形碼直接印刷在銘牌上。銘牌與互感器本體應緊密結合,應能防偽和防撬,不允許采用不干膠進行粘貼。在互感器的本體位于二次接線端子面的上方,應用激光蝕刻出電流互感器的編號,其字體高度應不小于8mm。銘牌上應標出下述各項:
a.國名。b.制造廠名(不以工廠所在地地名為廠名者,應同時標出地名)。c.互感器名稱。d.互感器型號。e.標準代號。f.額定一次和二次電流(A)。g.額定頻率及相數。h.設備種類:戶內或戶外,及允許使用的最高海拔。i.額定輸出及其相應準確級,以及有關的其他附加性能數據。j.設備最高電壓。k.額定絕緣水平。l.額定短時電流:應分別標出額定短時熱電流(kA)(方均根值)和額定動穩定電流(kA)(峰值)。m.絕緣耐熱等級(A級絕緣可不標出)。n.帶有兩個及以上分開的二次繞組的時,應標明每一繞組的額定電壓、輸出容量范圍(VA)和其相應的準確級。o.互感器的總重。p.出廠序號。q.制造年月。r.功率因數s.外絕緣爬距。是否需要MC計量標示。
