LZZBJ12-10C電流互感器選型手冊
LZZBJ12-10C電流互感器用途
供額定頻率50;60HZ,額定電壓10KV及以下戶內裝置的電力系統中,作計量和監控保護用。結構特點:本產品為支柱式結構,采用環氧樹脂全封閉澆注成型,具有精度高、局部放電量低、體積小、重量輕、動熱穩定倍數大、耐潮濕及污穢、全工況、免維護等特點。
LZZBJ12-10C電流互感器使用環境
本產品為全封閉支柱式結構,采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。
額定電壓 10kV 50Hz
額定絕緣水平 一次對二次及地 11.5/42/75kV
二次之間及地3kV 2min
額定二次電流 5A或1A
測量級儀表保安系數 ≤10
局部放電水平 附和GBl208—1997視在放電量≤20PC

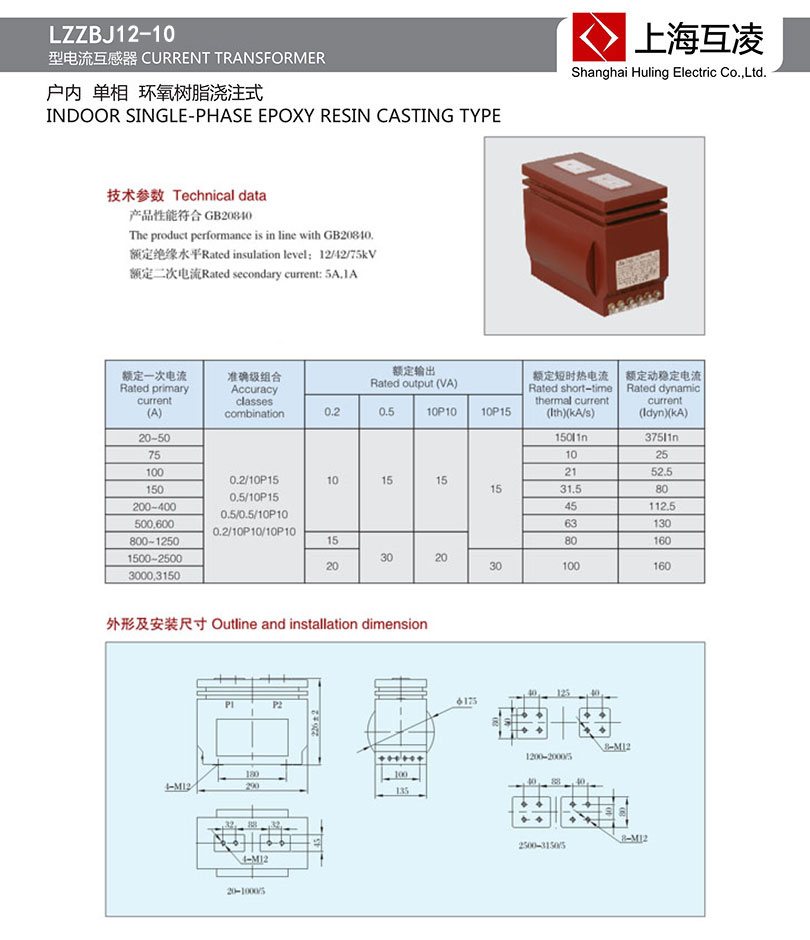

LZZBJ12-10C電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(kA/s) | 額定動穩定電流(kA) | |||
| 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LZZBJ12-10C | 20-50 | 0.2/10P15 0.5/10P15 0.5/0.5/10P10 0.2/10P10/10P10 |
10 | 15 | 15 | 15 | 150lin | 375lin |
| 75 | 10 | 25 | ||||||
| 100 | 21 | 52.5 | ||||||
| 150 | 31.5 | 80 | ||||||
| 200-400 | 45 | 112.5 | ||||||
| 500,600 | 63 | 130 | ||||||
| 800-1250 | 15 | 30 | 20 | 80 | 160 | |||
| 1500-2500 | 20 | 30 | 100 | 160 | ||||
| 3000,3150 | ||||||||
LZZBJ12-10C電流互感器原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LZZBJ12-10C電流互感器接線方式
1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中,保護線路的三相短路、兩相短路和單相接地短路。
2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路和兩相短路。
3、兩相差接反映兩相差電流。該接線方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。
4、單相接線在三相電流平衡時,可以用單相電流反映三相電流值,主要用于測量回路。
5、兩相三繼電器完全星形接線,流入第三個繼電器的電流是Ij=Iu+Iw=-Iv。該接線方式應用在大電流接地系統中,保護線路的三相短路和兩相短路。
LZZBJ12-10C電流互感器選型
怎么選型適合的電流互感器建議按三個方面綜合考慮:
1、根據負荷電流的大小選擇變比,一般按照60-80的%額定電流選擇比較理想;
2、計量用的互感器就選精確度高點(0.5級足矣),測量用的可以更低點;
3、根據配電柜的布局選擇穿心式或普通式互感器,強烈建議使用普通式,穿心式的固定支撐問題一直做的不太可靠,如果布局實在狹小也只好用穿心式了。
另外提醒注意以下幾點:
1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來;
2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件;
3、必須在停電后才能在電流互感器上作業,千萬不要帶電拆、裝電流互感器;
5、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源,不要扛。電流互感器二次容量的計算及選擇。
