LZZB9-10Q電流互感器技術參數

產品性能符合標準：GB1208和IEC60044-1

額定絕緣水平：12/42/75kV

額定頻率：50Hz或60Hz

額定二次電流：5A或1A

環境溫度：-5°C~+40°C

LZZB9-10Q電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)			一秒熱穩定電流(KA)	動穩定電流(KA)
			0.2S、0.5S	0.2、0.5	10P15
LZZB9-10Q	5-100	0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15	10	10	15	150I1n	375I1n
	150					22.5	45
	200					24.5	45
	300、400					45	90
	500、600			15	20
	800-1000					63	110

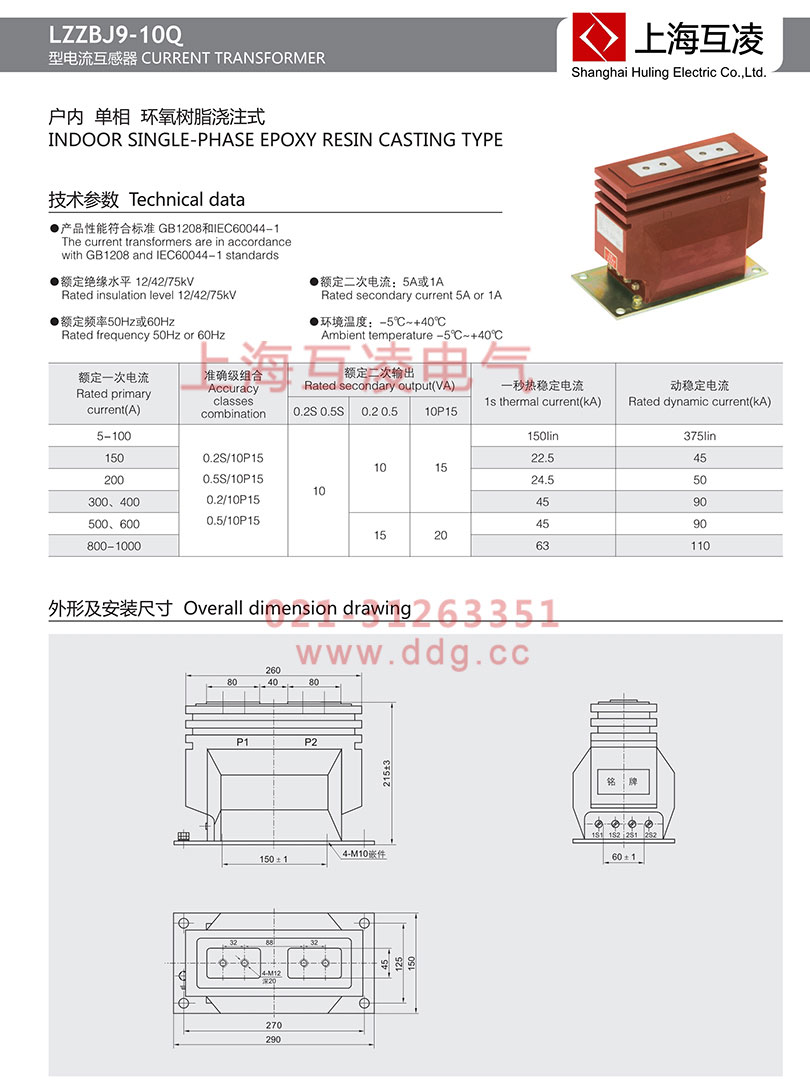

LZZB9-10Q電流互感器選型手冊

LZZB9-10Q電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LZZB9-10Q電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。

LZZB9-10Q電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LZZB9-10Q電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
