LZZB6-10Q電流互感器選型手冊
LZZB6-10Q電流互感器概述
LZZB6-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品,適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。本產品符合IEC44-1及GB1208《電流互感器》標準,一次繞組和二次繞組及其鐵心組合在一起的器身封閉在環氧樹脂混合料的澆注體內,一次繞組P1、P2端由產品頂部引出,二次繞組接線端S1、S2由產品下部側面引出。

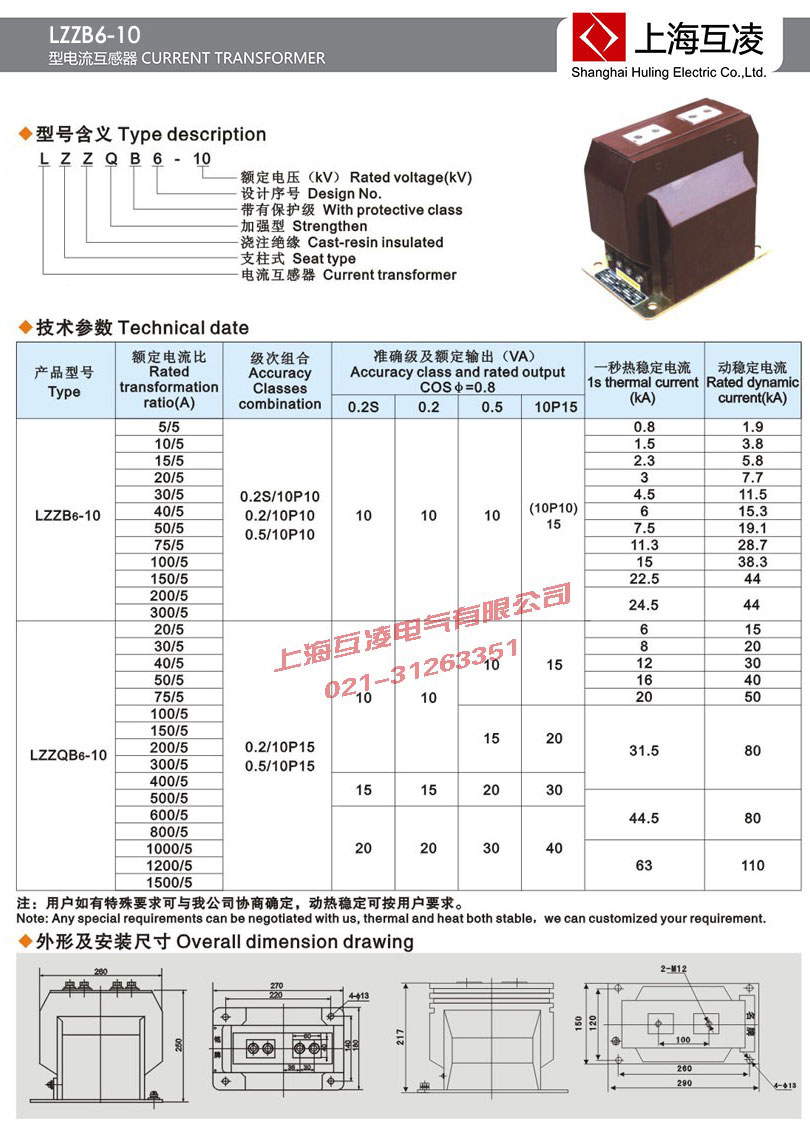

LZZB6-10Q電流互感器變比
| 型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出(VA) | 一秒熱穩定電流 (kA) | 動穩定電流 (kA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZZB6-10Q | 5/5 |
0.2S/10P10 0.2/10P10 0.5/10P10 |
10 | 10 | 10 | 10P15 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | ||||||
| 15/5 | 2.3 | 5.8 | ||||||
| 20/5 | 3 | 7.7 | ||||||
| 30/5 | 4.5 | 11.5 | ||||||
| 40/5 | 6 | 15.3 | ||||||
| 50/5 | 7.5 | 19.1 | ||||||
| 75/5 | 11.3 | 28.7 | ||||||
| 100/5 | 15 | 38.3 | ||||||
| 150/5 | 22.5 | 44 | ||||||
| 200/5 | 24.5 | 44 | ||||||
| 300/5 | ||||||||
注:用戶如有特殊要求可與我公司協商確定,動熱穩定可按用戶要求。
LZZB6-10Q電流互感器技術參數
1、LZZJB6-10Q,LZZB6-10Q電流互感器額定絕緣水平:12/42/75kV
2、額定二次電流:5A、1A
3、額定一次電流、準確級組合、額定輸出及額定短時電流見表
4、局部放電水平符合GB1208《電流互感器》標準
LZZB6-10Q電流互感器技術參數
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
LZZB6-10Q電流互感器技術參數
1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中,保護線路的三相短路、兩相短路和單相接地短路。
2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路和兩相短路。
3、兩相差接反映兩相差電流。該接線方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。
4、單相接線在三相電流平衡時,可以用單相電流反映三相電流值,主要用于測量回路。
5、兩相三繼電器完全星形接線,流入第三個繼電器的電流是Ij=Iu+Iw=-Iv。該接線方式應用在大電流接地系統中,保護線路的三相短路和兩相短路。
