LYM-0.5電流互感器概述
電流互感器LYM-0.5為低壓大電流的互感器,對銅的選擇和使用量非常的考究。他主要是母線型、戶內型低壓電流互感器,供額定頻率為50HZ,電壓為0.66KV及以下的交流線路中測量電流、電能及繼電保護之用。
主要介紹LYM-0.5電流互感器的作用、變比、準確級、接線圖、價格、型號及相關參數,LYM-0.5電流互感器30000-5000/5可以接受非標訂制。
LYM-0.5電流互感器結構特點
LYM-0.5電流互感器的鐵心由長條形硅鋼片迭成、二次線圈分二段,置上、下兩鐵軛上。
無一次母線,變不附供固定母線的裝置。鐵心由夾件緊固,夾件上附有一次極性標記,二次出線端子,名牌及接地螺栓還有供安裝固定的孔。
本產品可是以制成濕熱型,在其金名牌的型號后加上“TH”字樣。
LYM-0.5電流互感器使用條件
1海拔高度不超過1000米。
2周圍環境溫度不高于+40攝氏度,不低于-5攝氏度。
3周圍空氣的相對濕度不大于85%(20攝氏度)。
4安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其它爆炸性和腐蝕性介質。
一次側:P1(L1,K)進,P2(L2,L)出,二次外部回路S1(K1)出,S2(K2)入。
也可以反著接線,就是一次側:P2(L2,L)進,P1(L1,K)出,二次外部回路S2(K2)出,S1(K1)入。
特別提醒:當一次有電流通過時,二次回路不得開路否則有高壓產生。

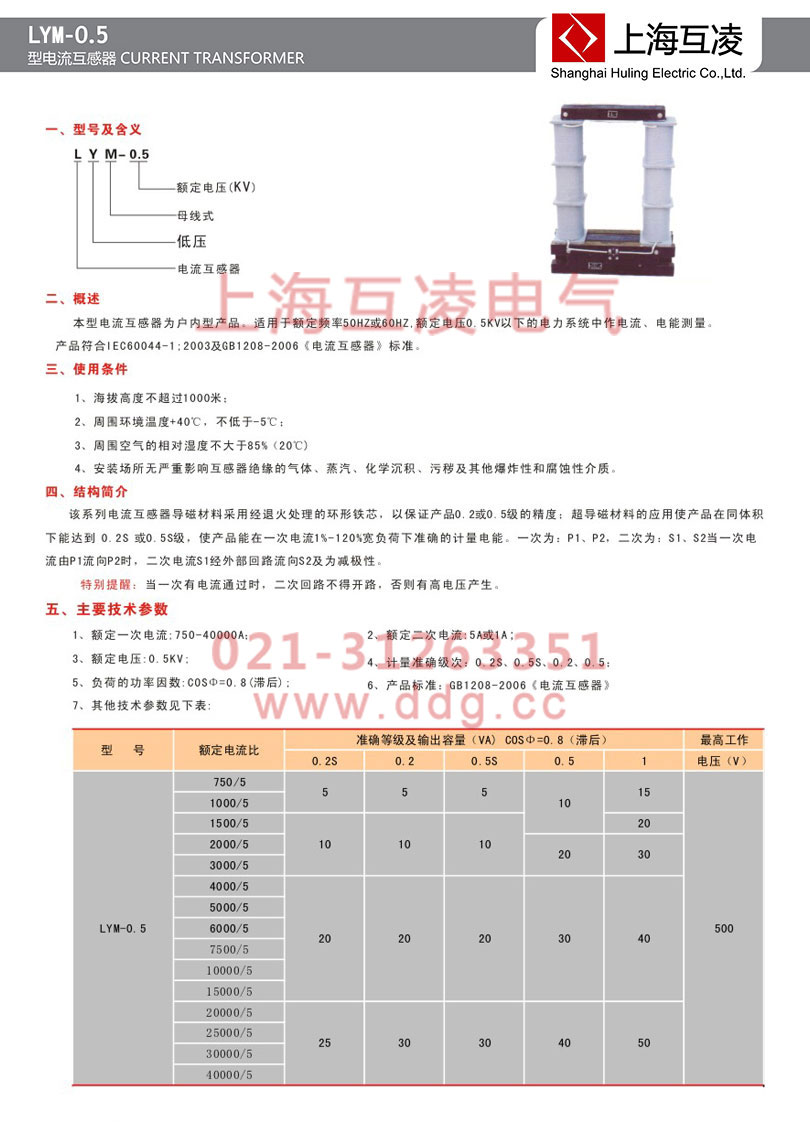

LYM-0.5電流互感器變比
| 型號 | 額定電流比 | 準確等級及輸出容量(VA) COSΦ=0.8(滯后) | 最高工作電壓(V) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 1 | |||
| LYM-0.5 | 750/5 | 5 | 5 | 5 | 10 | 15 | 500 |
| 1000/5 | |||||||
| 1500/5 | 10 | 10 | 10 | 20 | |||
| 2000/5 | 20 | 30 | |||||
| 3000/5 | |||||||
| 4000/5 | 20 | 20 | 20 | 30 | 40 | ||
| 5000/5 | |||||||
| 6000/5 | |||||||
| 7500/5 | |||||||
| 10000/5 | |||||||
| 15000/5 | |||||||
| 20000/5 | 25 | 30 | 30 | 40 | 50 | ||
| 25000/5 | |||||||
| 30000/5 | |||||||
| 40000/5 | |||||||

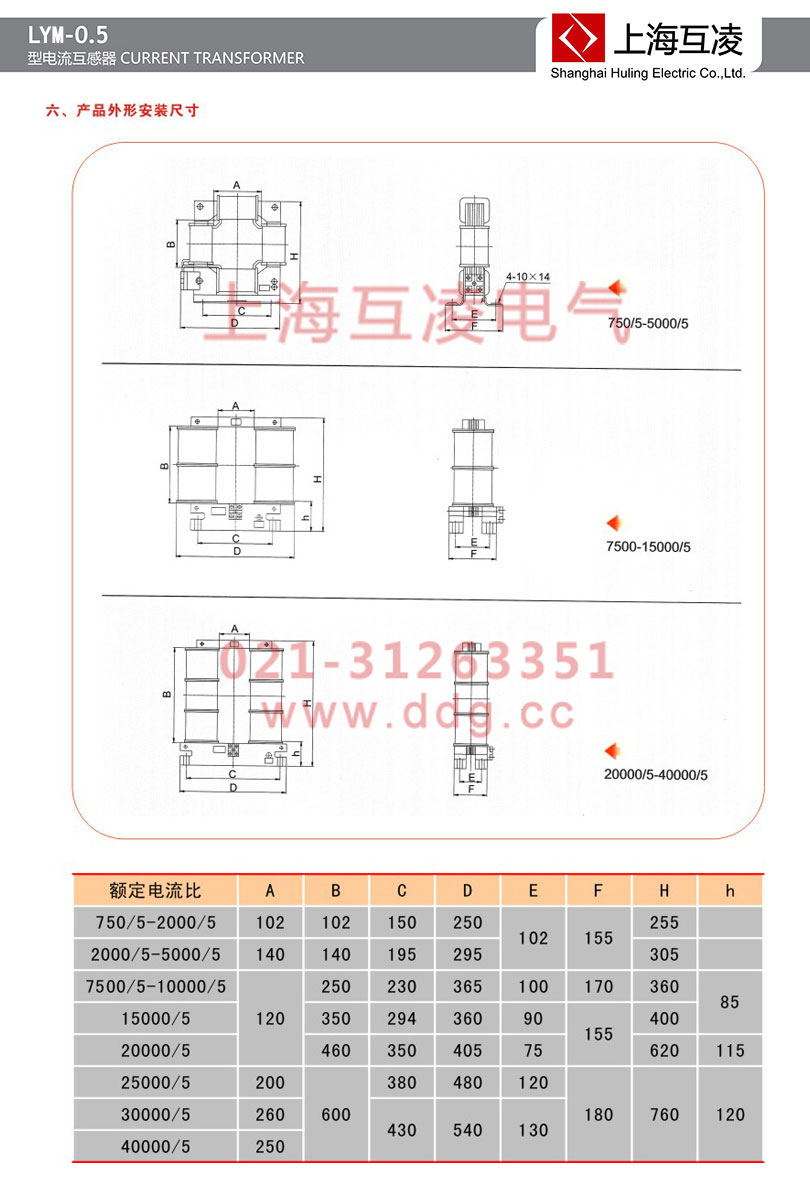

LYM-0.5電流互感器選型手冊
LYM-0.5電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。原則上,電流互感器和電壓互感器(普通型)之間的唯一區別在于,前者由“恒定”電流供電,而后者則以“恒定”電壓供電,其中“恒定”具有嚴格的電路理論意義。
LYM-0.5電流互感器原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊,從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流,另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
