LXK-160零序電流互感器技術參數
本系列零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用。也可與繼電器配套使用。
安裝時可將互感器分為兩半,然后合并為一體,用抱箍抱緊卡住??梢栽诓煌k姞顟B下進行安裝。
本型互感器一次主絕緣由電纜保護。產品僅考核二次繞組的絕緣性能,二次繞組對地耐壓為3kV一分鐘。
LXK-160零序電流互感器使用環境
?環境溫度:-10℃~40℃ ?大氣壓力:80~110KPa
?空氣相對濕度:90%(25℃)、50%(40℃)

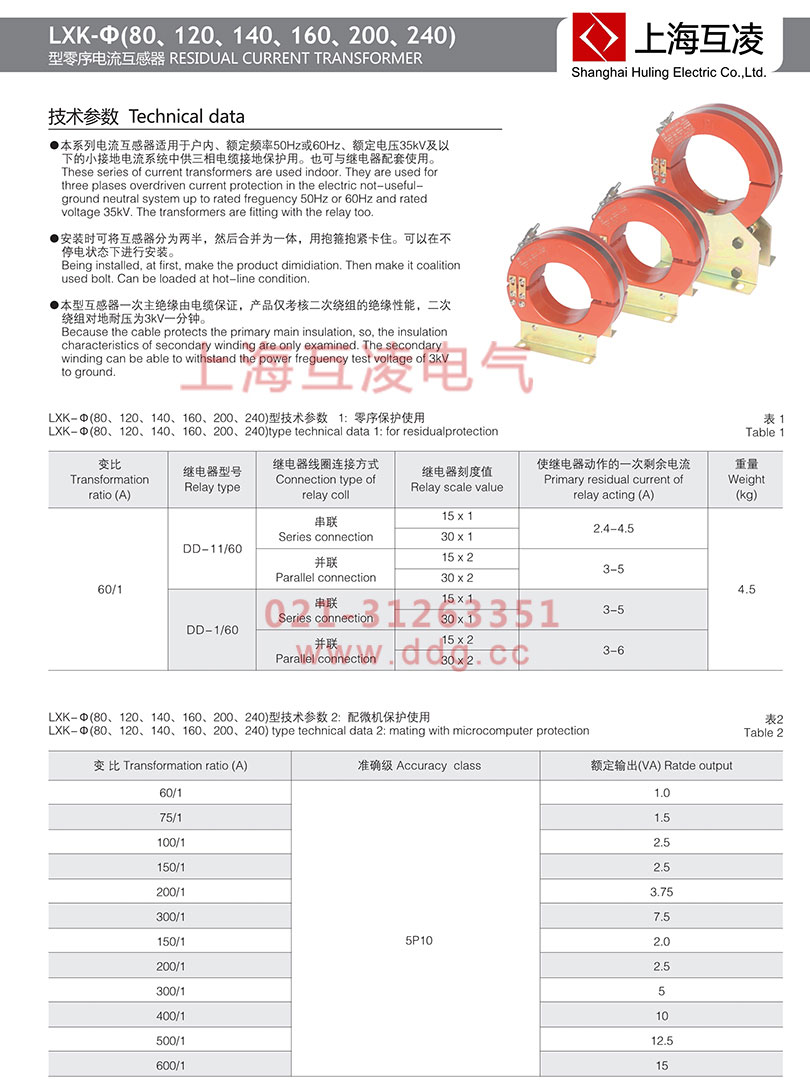

LXK-160零序電流互感器變比
| 型號 | 變比(A) | 繼電器型號 | 繼電器線圈接電方式 | 繼電器刻度值 | 使繼電器動作的一次剩余電流(A) | 重量(kg) |
| LXK-160 | 60/1 | DD-11/60 | 串聯 | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | ||||||
| 并聯 | 15×2 | 3-5 | ||||
| 30×2 | ||||||
| DD-1/60 | 串聯 | 15×1 | 3-5 | |||
| 30×1 | ||||||
| 并聯 | 15×2 | 3-6 | ||||
| 30×2 |
| 型號 | 變比(A) | 準確級 | 額定輸出(VA) |
| LXK-160 | 60/1 | 5P10 | 1.0 |
| 75/1 | 1.5 | ||
| 100/1 | 2.5 | ||
| 150/1 | 2.5 | ||
| 200/1 | 3.75 | ||
| 300/1 | 7.5 | ||
| 150/1 | 2.0 | ||
| 200/1 | 2.5 | ||
| 300/1 | 5 | ||
| 400/1 | 10 | ||
| 500/1 | 12.5 | ||
| 600/1 | 15 |
LXK-160零序電流互感器型號
LXK-160零序電流互感器工作原理
零序電流保護具體應用可在三相線路上各裝一個電流互感器,或讓三相導線一起穿過一零序電流互感器,也可在中性線N上安裝一個零序CT,利用這些電流互感器來檢測三相的電流矢量和,即零序電流Io,IA+IB+IC=Io,當線路上所接的三相負荷完全平衡時(無接地故障,且不考慮線路、電器設備的泄漏電流),Io=0;當線路上所接的三相負荷不平衡,則Io=IN,此時的零序電流為不平衡電流IN;當某一相發生接地故障時,必然產生一個單相接地故障電流Id,此時檢測到的零序電流IO=IN+Id,是三相不平衡電流與單相接地電流的矢量和。

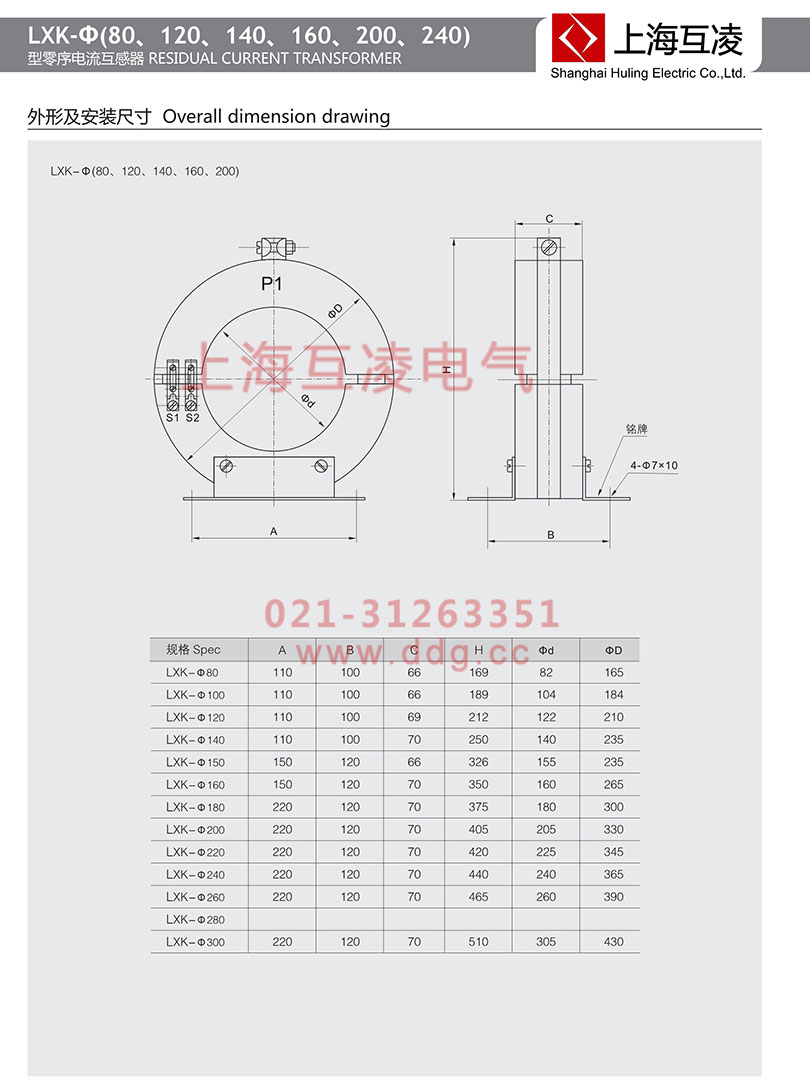

LXK-160零序電流互感器安裝
整體式互感器安裝要在敷設電纜前進行,電纜敷設時穿過互感器。
?開口式互感器不受電纜敷設與否的限制,具體方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片(圓形互感器無此項要求)。
(2)將互感器頂部兩個內六角螺栓松開拆下(圓形互感器是將兩側的緊固螺絲松開拆下),互感器便分為兩部分。
(3)把互感器套在電纜上,將接觸面擦干凈,薄薄涂上一層防銹油,對好互感器兩部分后擰上內六角螺栓(兩側的緊固螺絲),互感器兩部分要對齊以免影響性能。
(4)將聯接片固定在“K1ˊ”、“K2ˊ”上(圓形互感器無此項要求)。
(5)內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。
LXK-160零序電流互感器作用
當電路中發生觸電或漏電故障時,互感器二次側輸出零序電流,使所接二次線路上的設備保護動作(切斷電源,報警等等)。
訂貨說明:產品型號 ?一次零序電流,二次零序電流 ?二次負荷容量或負載 ?內孔直徑 ?保護裝置對零序電流互感器的要求(如果有)
