LQJ8-10Q電流互感器簡介

LQJ8-10Q電流互感器是以環氧樹脂作主絕緣并加強外絕緣的電流互感器，供戶內頻率為50Hz，10kV電力系統作電流、電能測量及繼電保護用。具有優良的絕緣性能和防潮能力是取代LQJ-10半封閉型老產品的新一代產品。

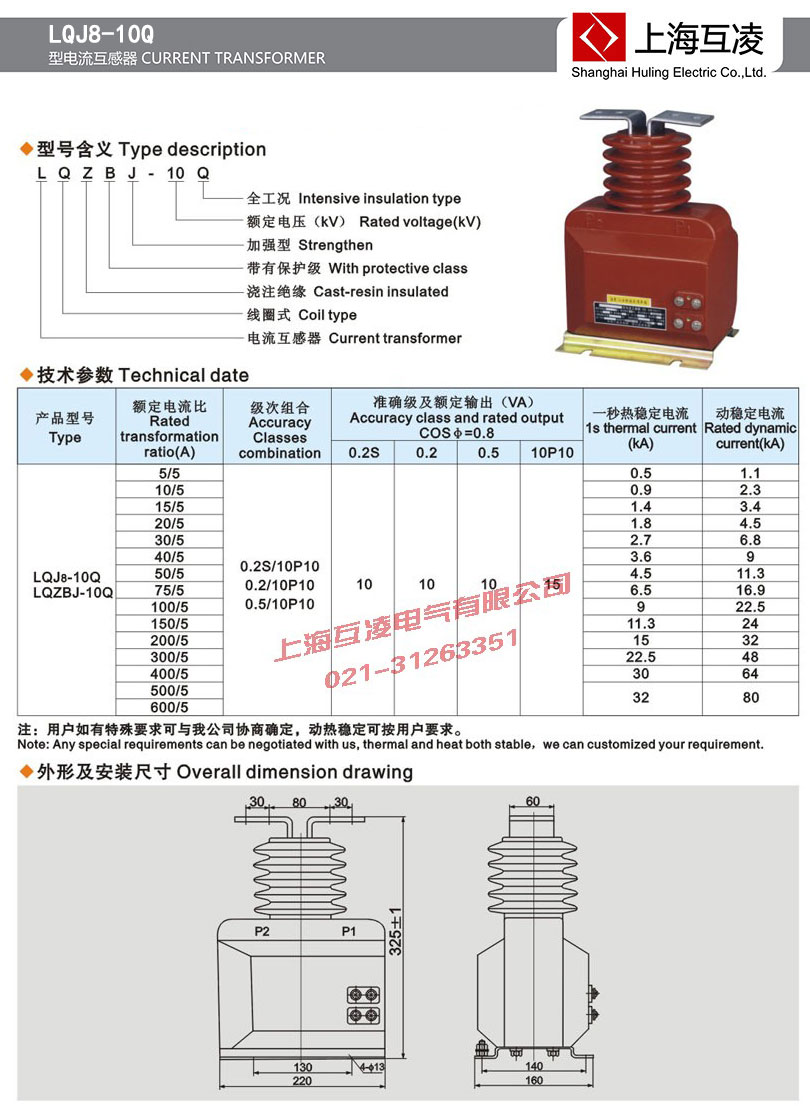

LQJ8-10Q電流互感器變比參數

型號	額定電流比(A)	次級組合	準確級及額定輸出(VA)				一秒熱穩定電流(KA)	動穩定電流(KA)
			0.2S	0.2	0.5	10P10
LQJ8-10Q	5/5	0.2S/10P 0.2/10P10 0.5/10P10	10	10	10	15	0.5	1.1
	10/5						0.9	2.3
	15/5						1.4	3.4
	20/5						1.8	4.5
	30/5						2.7	6.8
	40/5						3.6	9
	50/5						4.5	11.3
	75/5						6.8	16.9
	100/5						9	22.5
	150/5						11.3	24
	200/5						15	32
	300/5						22.5	48
	400/5						30	64
	500/5						32	80
	600/5

LQJ8-10Q電流互感器選型手冊

LQJ8-10Q電流互感器變比

電流互感器額定電壓不小于裝設點線路額定電壓。應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LQJ8-10Q電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LQJ8-10Q電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
