LQG-0.66A電流互感器概述
該電流互感器是老型號LQZJ-0.5的改進替代型。于老型號比lqg-0.66采用塑料外殼,全封閉更好,安全性更高的一戶內型產品。適用于額定頻率50HZ或60HZ、額定電壓為0.5KV及以下的電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1:2003及GB1208-2006,<電流互感器>標準。
LQG-0.66A電流互感器變比
| 型號 | 額定電流比(A) | 額定輸出(VA) | 最高工作電壓(V) | ||
| 0.5級 | 0.5S級 | 0.2級 | |||
| LQG-0.66A | 5/5-400/5 | 10 | 5 | 5 | 660 |
| 500/5-1500/5 | 10 | 10 | 10 | ||
額定電壓:0.66KV 額定頻率:50Hz 額定一次電流:5-800A 準確級:0.5級、0.5S級、0.2級 二次輸出:10VA、5VA

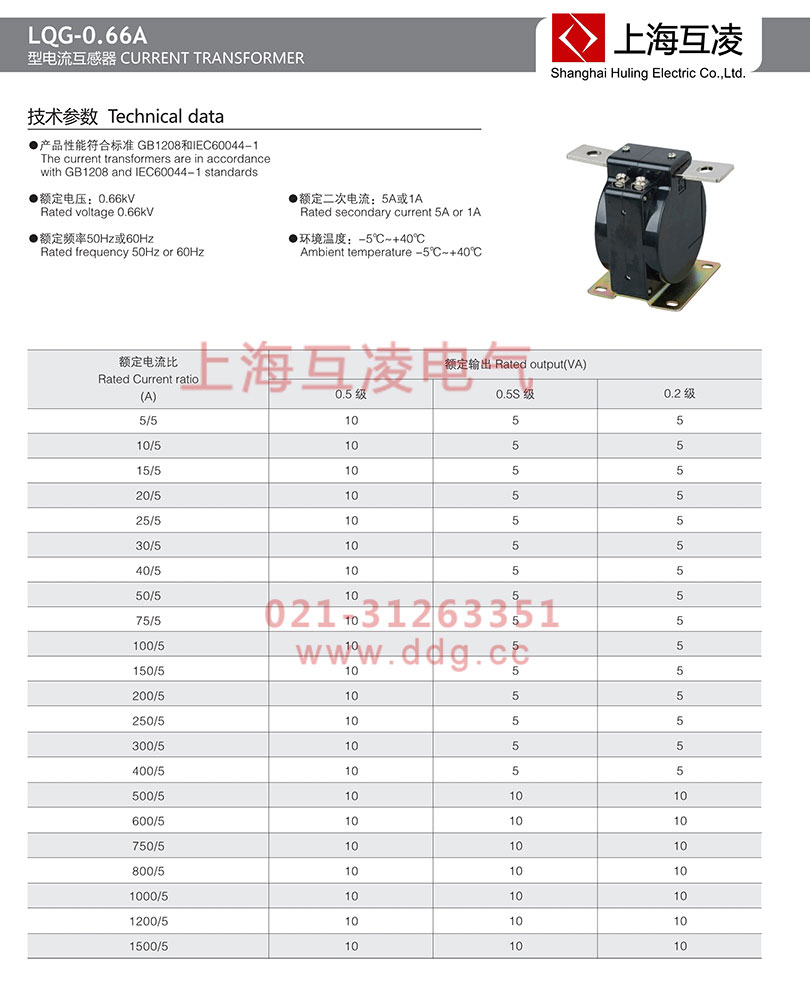

LQG-0.66A電流互感器技術參數及環境
產品性能符合標準:GB1208和IEC60044-1
額定電壓:0.66kV
額定二次電流:5A或1A
額定頻率:50Hz或60Hz
主要安裝場所 :戶內
環境溫度 :-5℃~+40℃
環境濕度 :相對濕度不大于80%
海拔高度 :不超過1000m
大氣條件 :無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。

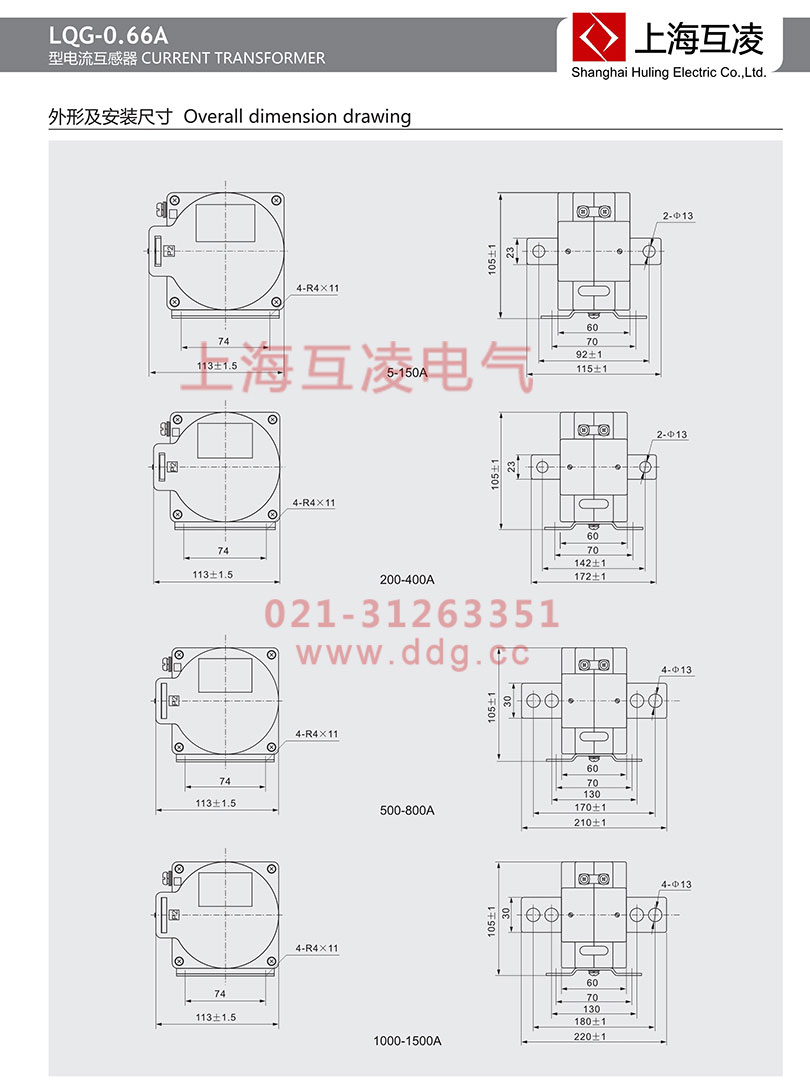

LQG-0.66A電流互感器選型手冊
LQG-0.66A電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的二次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LQG-0.66A電流互感器符號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
