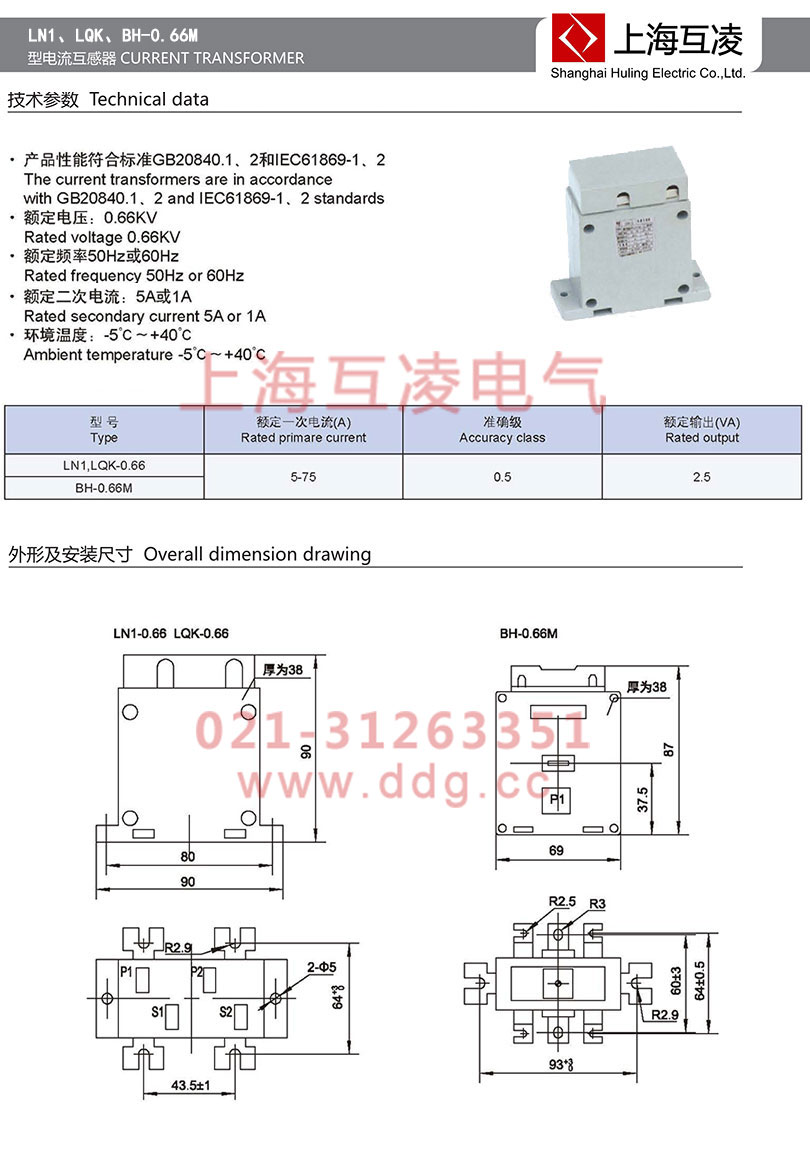

LN-0.66電流互感器技術參數
1、額定一次電流:30-5000A
2、額定二次電流:5A或1A
3、額定電壓:0.66KV
4、計量準確級次:0.2S,0.5S,0.2,0.5
5、負荷的功率因數:COS∮=0.8(滯后)
6、產品標準:GB1208-2006<電流互感器>
LN-0.66電流互感器安裝環境
1 海拔高度不超過1000米;
2 周圍環境溫度不高于+40攝式度,不低于-5攝式度;
3 周圍空氣的相對濕度不大于85%(20攝式度);
4 安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。
LN-0.66電流互感器選型手冊
LN-0.66電流互感器概述
LN-0.66,LN2,LN3,LN4,LN6,LN7-0.66 型系列Ⅰ型、Ⅱ型電流互感器系母線式電流互感器,適用于交流50Hz(或60Hz),最高工作電壓為0.66kV及以下的線路中作測量電流、電能及繼電保護之用。
Ⅰ型表示圓孔即穿越電纜也可以穿越回流排,般作控用
Ⅱ型(臥式方孔)可以穿越1-3塊流排,一般做監控用
Ⅲ型方式方孔可以穿越1-3塊流排,不僅覺被I、的點,還可以做供電系統計時能用0.2級,也可以在二次阻較大時使用,也可以跟電流繼電器配套做保護
∮型(圓孔型)可以穿越大直徑電纜,可在二次阻抗加大情況下使用沒可以作零序電流互感器
LN-0.66電流互感器工作原理
電流互感器是一種用于測量交變電流類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。
LN-0.66電流互感器作用
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
