LMZW-0.5電流互感器選型手冊
LMZW-0.5電流互感器特點
一次電流5A~5000A,二次電流5A,規格齊全,全面覆蓋0.2級、0.5級及1級三個準確度等級; 所用鐵芯經過高真空熱處理,性能優良,精度穩定; 外殼采用高抗沖阻燃ABS材料制成,具有良好的安全性能,造型美觀; 安裝方便,可采用彎片固定,壓盤固定; 結構:穿孔式(圓、方孔),彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。
LMZW-0.5電流互感器結構特征
本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成,二次繞阻沿環形鐵芯均勻纏繞;
中間窗口供母線穿繞使用,下部有底座,供固定安裝之用;
本型互感器外部為不飽和樹脂絕緣澆注而成。

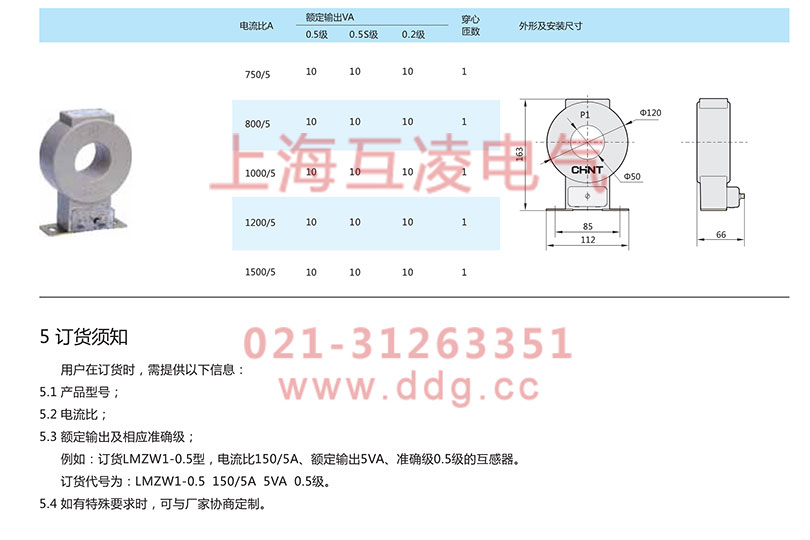

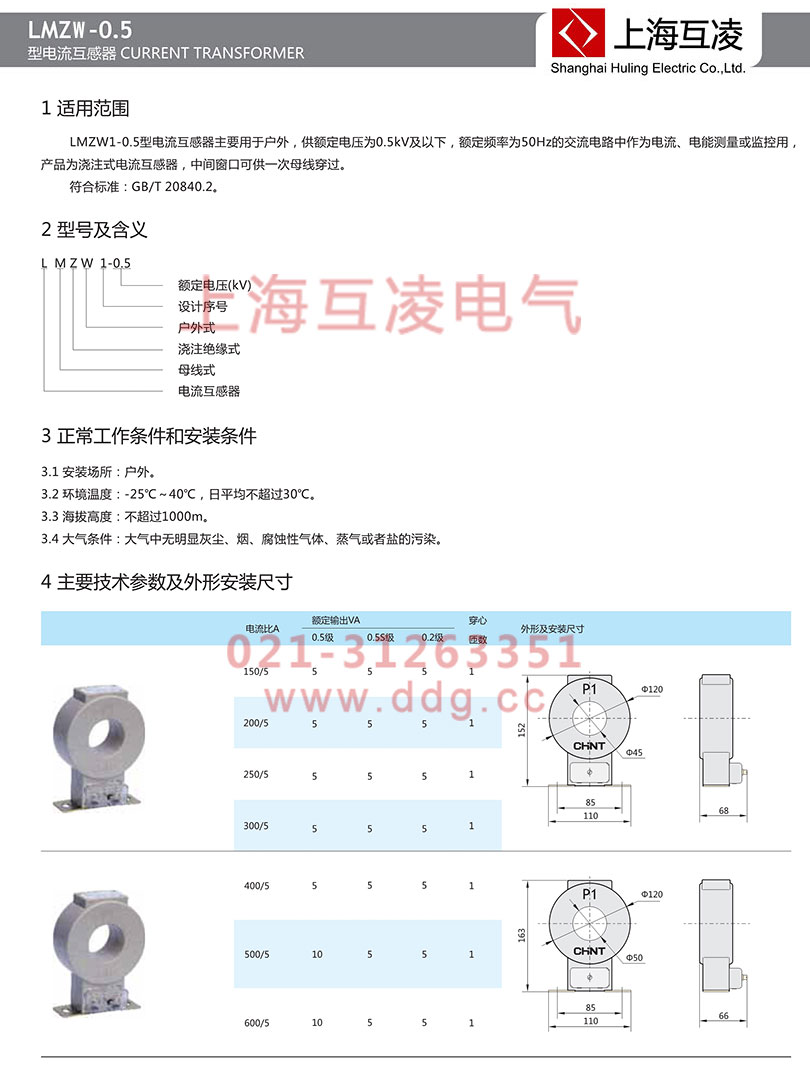

LMZW-0.5電流互感器技術參數
額定電壓:500V;
額定頻率(Hz) 50Hz;
額定一次電流:5~1500A;
額定二次電流: 5 A,1A;
額定容量:5VA、10VA;
絕緣要求:一次繞組對二次繞組及地和二次組對地能承受短時工頻耐壓3kV,絕緣電阻≥10mΩ,歷時1min,無擊穿及閃絡現象。
LMZW-0.5電流互感器原理
電流互感器是一種用于測量交變電流類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。
電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。
LMZW-0.5電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LMZW-0.5電流互感器注意事項
互感器使用于額定電壓不超過0.66kV的交流電路,長期工作電流不超過1.2倍額定值; 產品為減極性,一次接線標志P1、P2,相應二次接線標志S1、S2; 測量儀表接于S1、S2端子上,所接儀表的總阻抗(包括接線)不應超過互感器的額定負荷; 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
