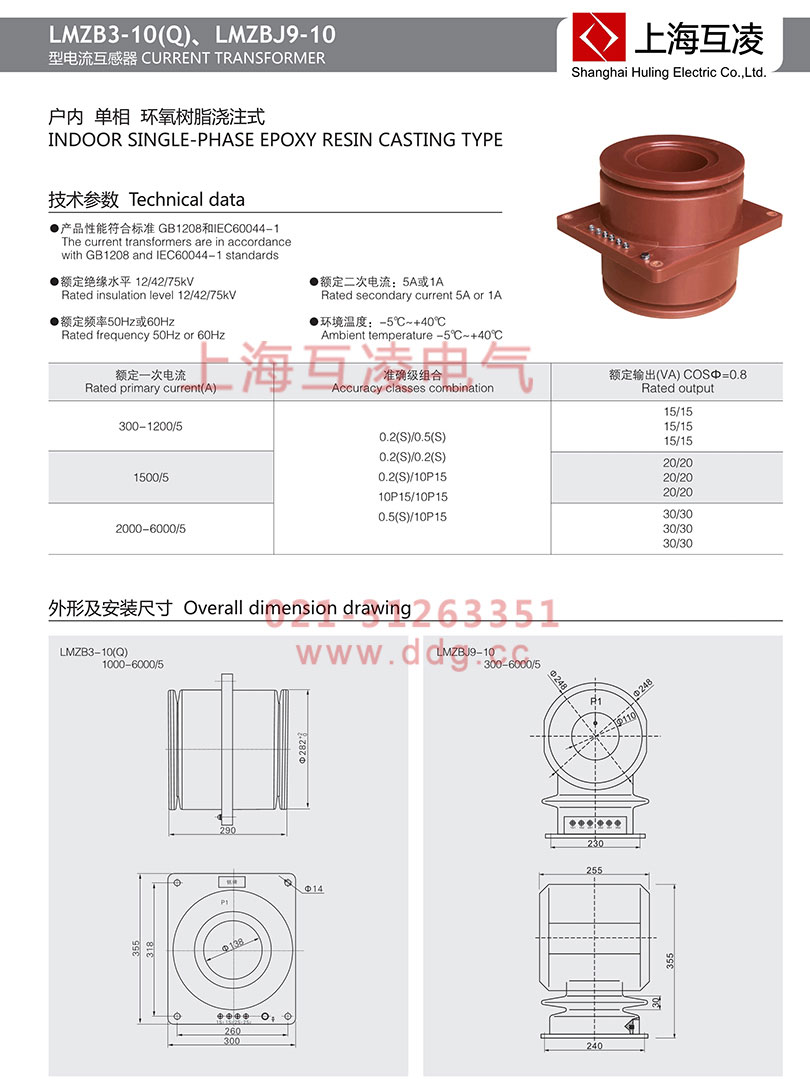

LMZB3-10Q電流互感器選型
LMZB3-10Q電流互感器技術參數
1、產品性能符合標準GB1208和IEC60044-1
2、額定絕緣水平:12/42/75kV
3、額定二次電流:5A或1A
4、額定頻率:50Hz或60Hz
5、環境溫度:-5度~+40度
6、本型電流互感器為環氧樹脂澆注、全封閉、母線式結構,該主品采用超導磁材料,使產品能達0.2S級高精度下,局部放電小的特征。
LMZB3-10Q電流互感器參數
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA)COSΦ=0.8 |
| LMZB3-10Q | 300-1200/5 | 0.2(S)/0.5(S) 0.2(S)/0.2(S) 0.2(S)/10P15 10P15/10P15 0.5(S)/10P15 |
15/15 |
| 1500/5 | 20/20 | ||
| 2000-6000/5 | 30/30 |
LMZB3-10Q電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。交變電流在初級產生的交變磁場在芯,然后誘導次級交流電流。初級電路很大程度上不受CT插入的影響。精確的電流互感器需要在初級和次級之間緊密耦合,以確保次級電流在寬電流范圍內與初級電流成正比。次級電流是初級電流(假設一次轉一次)除以次級匝數。
LMZB3-10Q電流互感器型號含義
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
例如:LMZB3-10Q表示母線式環氧樹脂澆注式帶保護電流互感器,額定電壓10kV。
LMZB3-10Q電流互感器原理
電流互感器通常由硅鋼環形磁芯組成,該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此,電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件,也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見,它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度,主導體應該位于光圈的中心。電流互感器用于高壓變電站和電網的保護,測量和控制。電流互感器可以安裝在開關設備內或設備套管內,但常常使用獨立式戶外電流互感器。在開關站內,帶電電流互感器的外殼大部分在線電壓下通電,并且必須安裝在絕緣子上。在發電、變電、輸電、配電和用電的線路中電流大小懸殊,從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流,另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
