LMZ3-0.66電流互感器簡介

　　LMZ3-0.66電流互感器適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。

　　產品執行標準為GB1208《電流互感器》。

　　結構與特點

　　本系列電流互感器為聚脂樹脂澆注母線式戶內型產品，二次繞組及鐵芯均澆注在聚脂樹脂內，中間窗孔供一次母線穿過及安裝用。本系列電流互感器體積小、重量輕、絕緣性能優越。

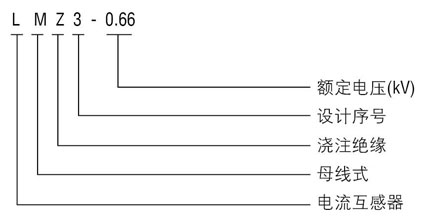

　　LMZ3-0.66電流互感器型號含義

　　安裝環境

　　安裝場所:戶內。

　　環境溫度:最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過30℃。

　　大氣條件:大氣中無嚴重污穢。

技術參數

5～300A技術參數表

產品型號 額定一次電流 (A) 一次安匝數 額定輸出(VA) 外形尺寸 (mm) 0.5 1 d w LMZ3-0.66 5 120 2.5 5 24 46 10 15 20 30 40 50 100 60 120 75 150 5 7.5 100 100 2.5 5 150 150 5 7.5 32 42 200 200 5 7.5 300 300 35

400～800A技術參數表 產品型號 額定一次電流 (A) 額定輸出(VA) 外形尺寸 (mm) 0.2 0.5 A L LMZ3-0.66 400 10 10 42 80 500 52 90 600 800 62 96

1000～4000A技術參數表 產品型號 額定一次電流 (A) 額定輸出(VA) 外形尺寸 (mm) 0.2 0.5 A B C h H L w LMZ3-0.66 1000 20 84 36 64 70 120 144 46 1200 30 1500 30 104 36 64 75 130 164 46 2000 40 2500 60 126 54 66 88 162 206 54 3000 4000 額定二次電流: 5A或1A。 額定絕緣水平: 0.66/3kV。

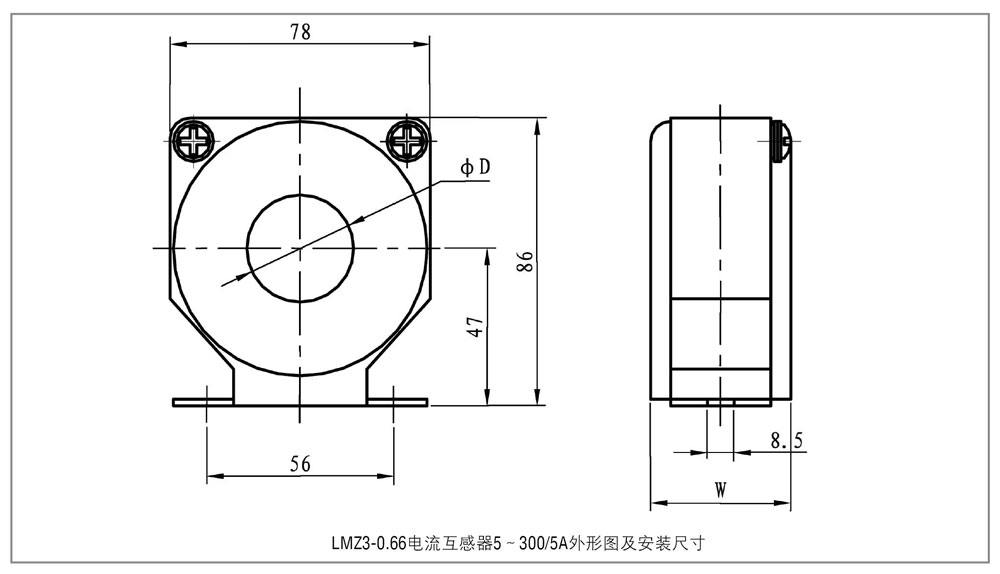

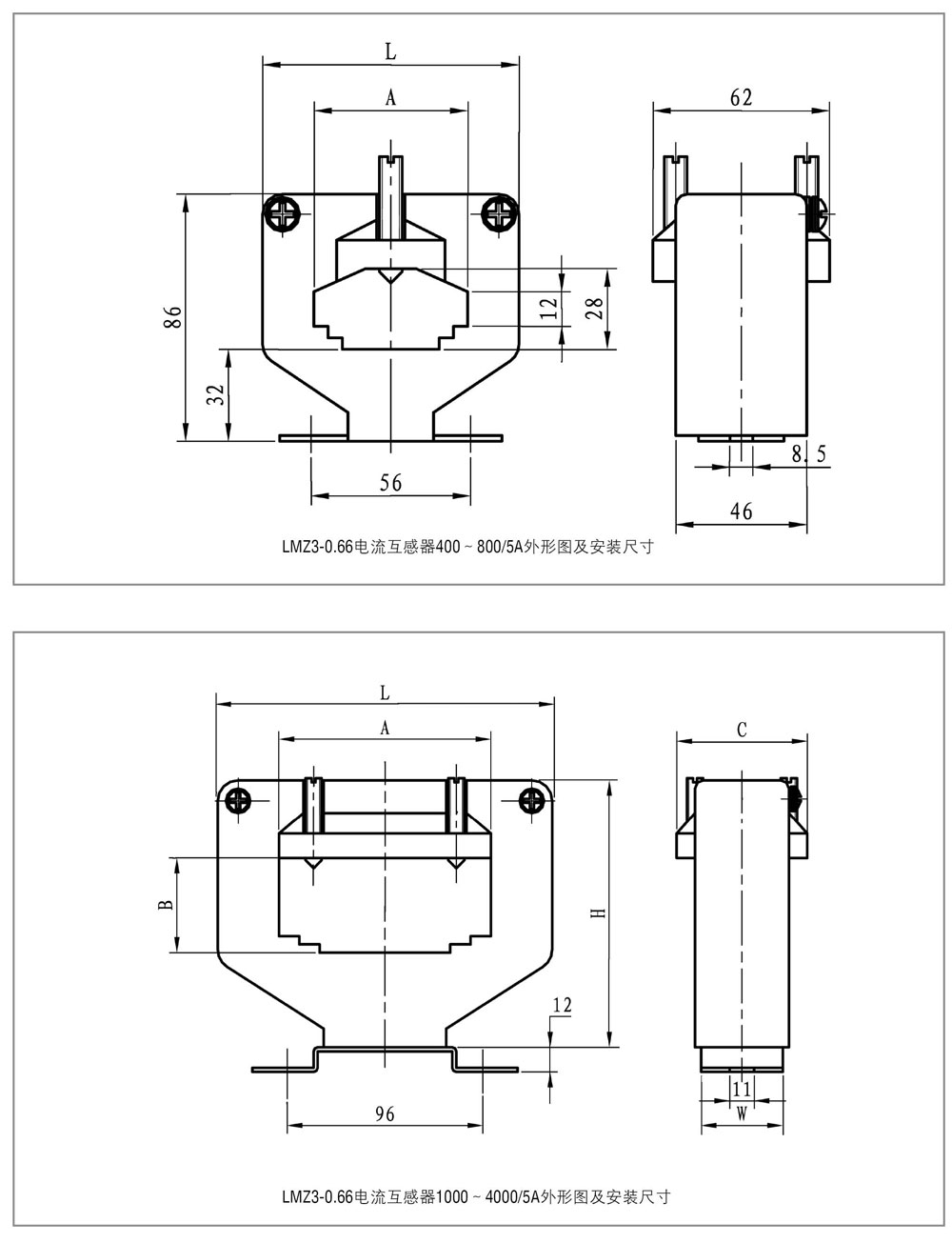

LMZ3-0.66電流互感器安裝尺寸圖，外形尺寸圖
