LM-0.5電流互感器概述
LM-0.5電流互感器運行時,副邊不允許開路。因為一旦開路,原邊電流均成為勵磁電流,使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此,電流互感器副邊回路中不許接熔斷器,也不允許在運行時未經旁路就拆下電流表、繼電器等設備。LM-0.5型電流互感器為母線式、戶內型產品,適用于額定頻率50HZ、額定電壓0.5KV及以下線路中,作電流、電能和功率測量及繼電保護作用。

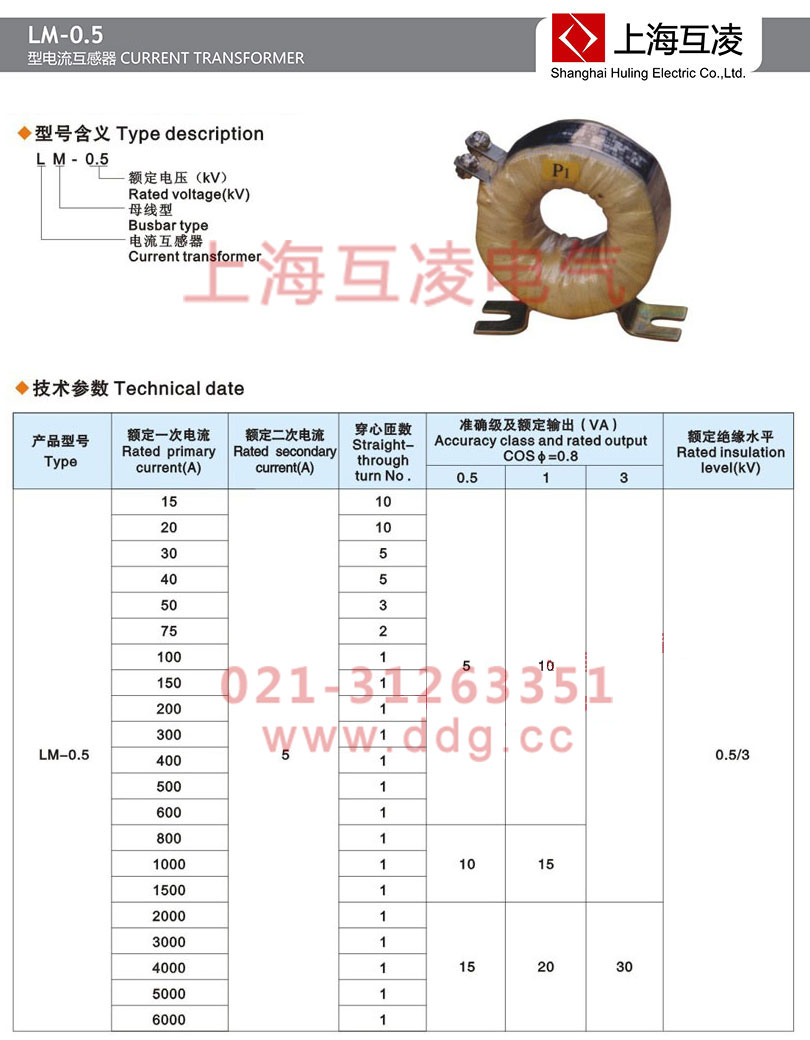

LM-0.5電流互感器選型手冊
LM-0.5電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。原則上,電流互感器和電壓互感器(普通型)之間的唯一區別在于,前者由“恒定”電流供電,而后者則以“恒定”電壓供電,其中“恒定”具有嚴格的電路理論意義。
LM-0.5電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
