LJM-3零序電流互感器原理
LJM-3母線式零序電流互感器為母線式結構,L表示電流互感器,J是指接地M母線型的,3是指接3條母線。通常使用在50hz,零序電流互感器LJM-3帶有一次母排,使產品安裝方便;在一次零序電流一但達到整定電流,二次準確輸出電流供電流繼電器動作,以達到保護的目的。
LJM-3零序電流互感器變比
| 型號 | 額定一次電流(A) | 額定二次電流(A) | 頻率(Hz) | 熱穩定電流(kA) | 動穩定電流(kA) | 最大短路沖擊電流(kA) | 不平衡電壓(mV) | 絕緣水平(kA) |
| LJM-3 | 4000 | 5 | 50 | 72 | 2.5lth | 165 | <100 | 15/55 |
注:1、二次線圈并聯時的勵磁阻抗>10歐姆;2、額定電壓有三種6、10、15kV
訂貨須知:絕緣等級、電流比、準確級次及額定二次負荷、使用環境

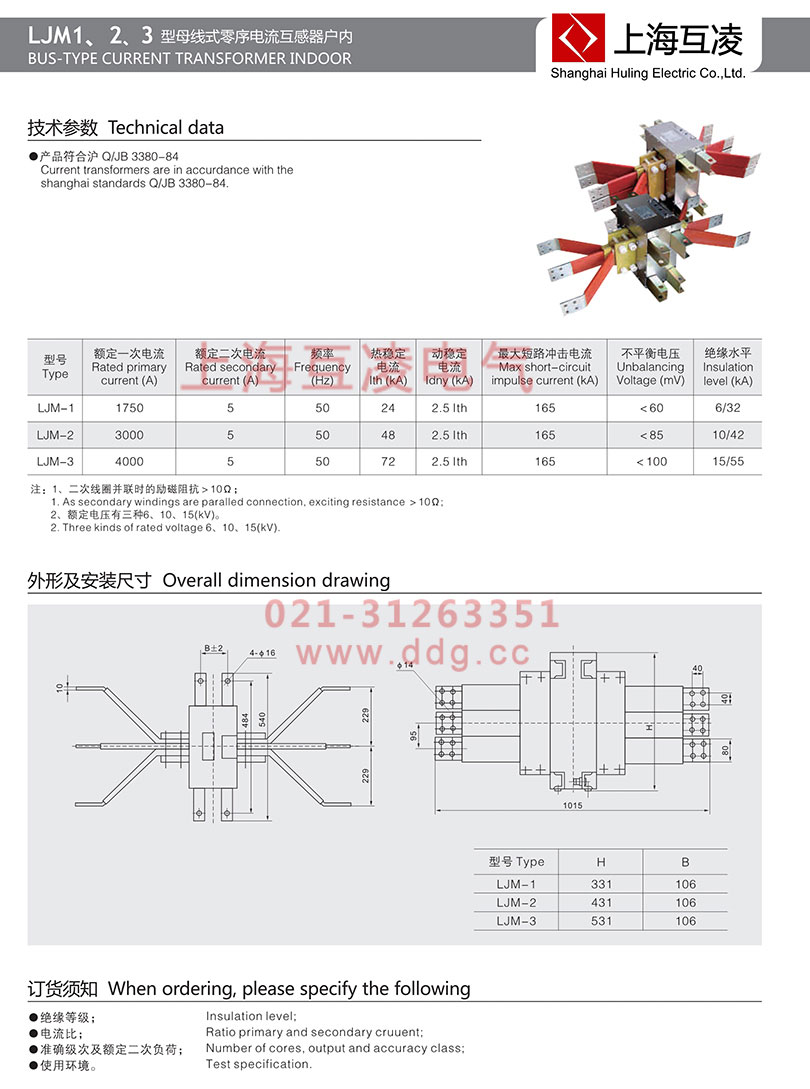

LJM-3零序電流互感器型號
LJM-3零序電流互感器原理
零序電流互感器為單匝穿心式電流互感器,一般用于電力保護設備如:小電流接地選線裝置,微機消諧裝置等配套使用。電力行業中使用的產品。零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用,使裝置元件動作,實現保護或監控。當電路中發生觸電或漏電故障時,互感器二次側輸出零序電流,使所接二次線路上的設備保護動作(切斷電源,報警等等)。
LJM-3零序電流互感器作用
當系統通過阻抗接地時,需要另一種方法來感知地面電流。為了達到要求的靈敏度,電流互感器(CT)比必須與預期的相電流無關。用一個大到足以包圍所有相導體的窗的環形CT。這種CT通常被稱為零序CT,盡管它只是監測零序電流的一種手段。
當一個零序地面CT有太多的電纜時,可以使用多個零序CTs。每一套三相電纜和相應的接地電纜都必須通過一個單一的零序CT。例如,每個階段有三根電纜,兩套三相電纜和相應的接地電纜可以通過一個CT,其余的三相電纜和相應的接地電纜將通過第二個CT。這保證了所有的電流都是平衡的,并且沒有超過零序地面CT的連續載流能力。
