LJ-4零序電流互感器型號

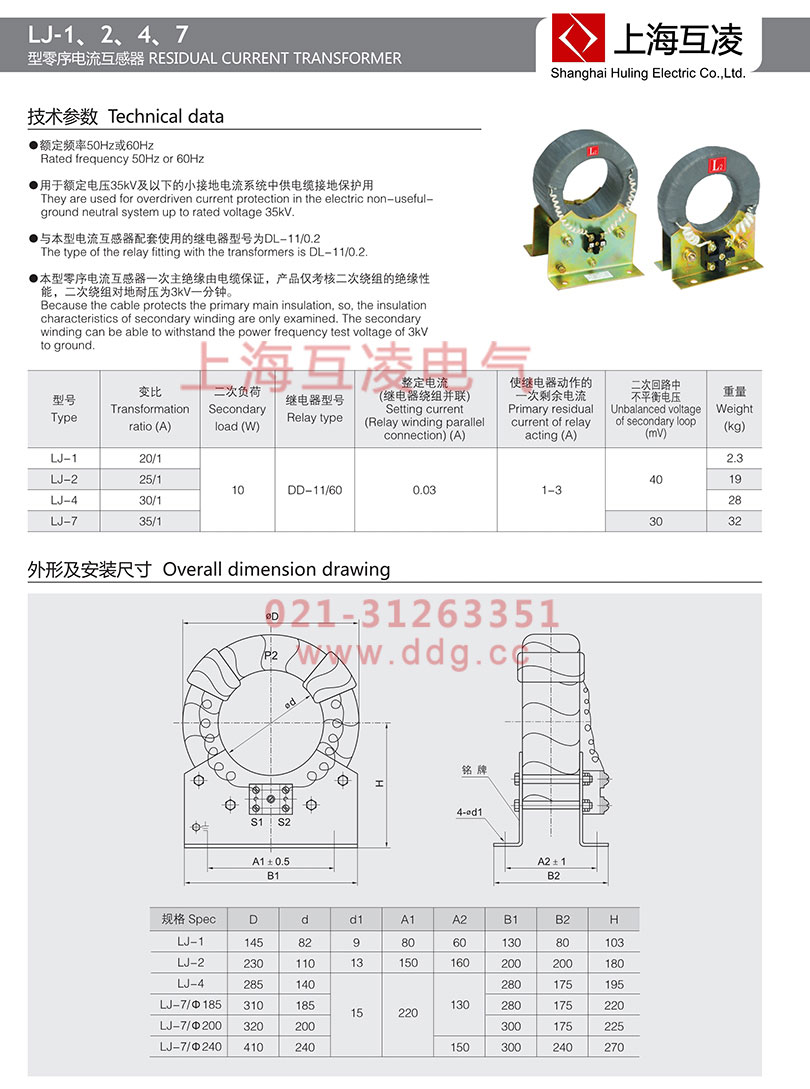

LJ-4零序電流互感器簡介
本型號零序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。該零序電流互感器為戶內型產品,供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型,當保護范圍內有接地故障時,故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。
LJ-4零序電流互感器變比
| 型號 | 變比(A) | 二次負荷(W) | 繼電器型號 | 額定電流(繼電器繞組并聯)(A) | 使繼電器動作的一次剩余電流(A) | 二次回路中不平衡電壓(mV) |
| LJ-4 | 30/1 | 10 | DD-11/60 | 0.03 | 1-3 | 40 |
訂貨說明:產品型號 ?一次零序電流,二次零序電流 ?二次負荷容量或負載 ?內孔直徑 ?保護裝置對零序電流互感器的要求(如果有)
LJ-4零序電流互感器原理
零序電流保護具體應用可在三相線路上各裝一個電流互感器,或讓三相導線一起穿過零序電流互感器,也可在中性線N上安裝一個零序電流互感器,利用這些C.T來檢測三相的電流矢量和,即零序電流Io,IA+IB+IC=Io,當線路上所接的三相負荷完全平衡時(無接地故障,且不考慮線路、電器設備的泄漏電流),Io=0;當線路上所接的三相負荷不平衡,則Io=IN,此時的零序電流為不平衡電流IN;當某一相發生接地故障時,必然產生一個單相接地故障電流Id,此時檢測到的零序電流IO=IN+Id,是三相不平衡電流與單相接地電流的矢量和。
LJ-4零序電流互感器安裝
整體式互感器安裝要在敷設電纜前進行,電纜敷設時穿過互感器。
開口式互感器不受電纜敷設與否的限制,具體方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片(圓形互感器無此項要求)。
(2)將互感器頂部兩個內六角螺栓松開拆下(圓形互感器是將兩側的緊固螺絲松開拆下),互感器便分為兩部分。
(3)把互感器套在電纜上,將接觸面擦干凈,薄薄涂上一層防銹油,對好互感器兩部分后擰上內六角螺栓(兩側的緊固螺絲),互感器兩部分要對齊以免影響性能。
(4)將聯接片固定在“K1ˊ”、“K2ˊ”上(圓形互感器無此項要求)。
(5)內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。
