LFZB8-10B電流互感器結構

本型互感器用的是環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

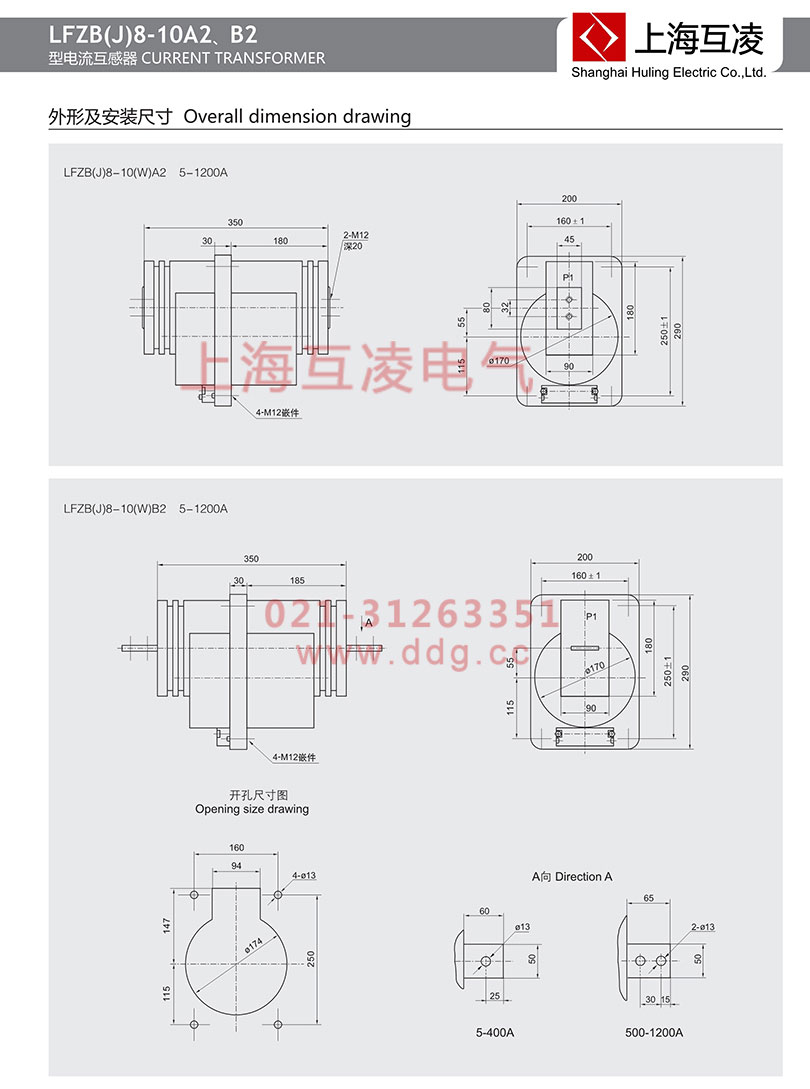

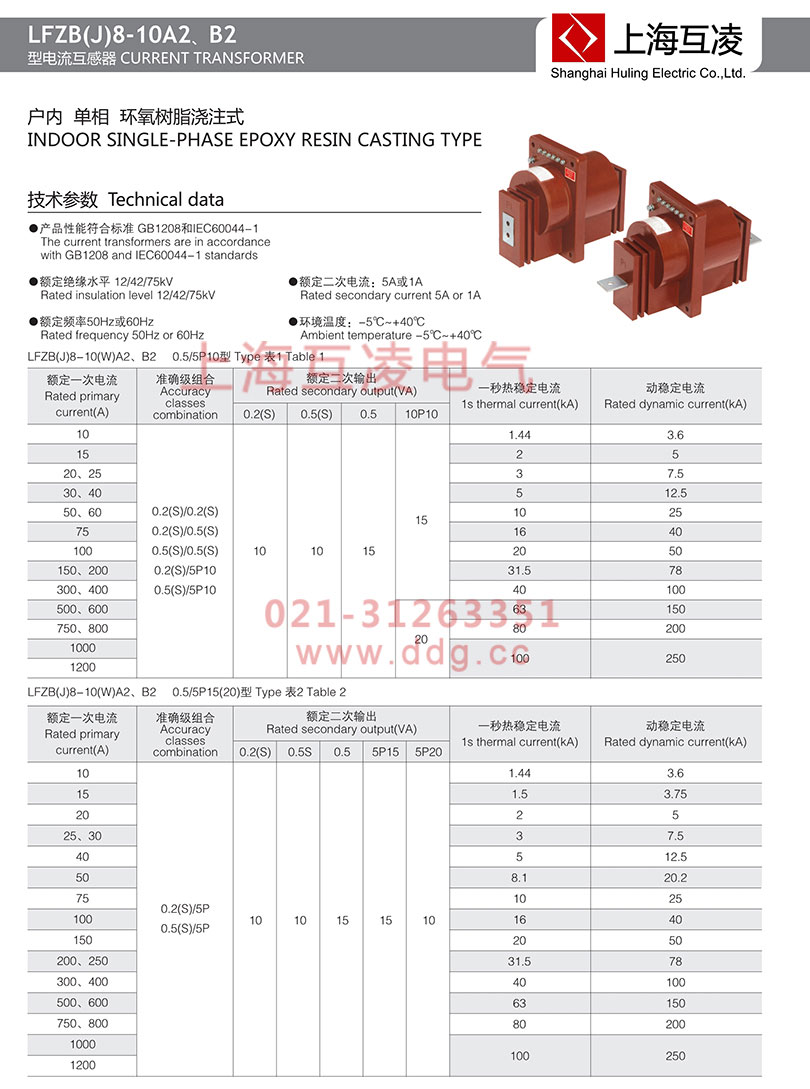

LFZB8-10B電流互感器選型手冊

LFZB8-10B電流互感器變比

額定一次電流(A)	準確級組合	額定二次輸出(VA)					額定短時熱電流 (kA)	額定動穩定電流 (kA)
		0.2S	0.2	0.5S	0.5	10P10
20	0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10	10	10	10	15	15	2	5
30							3	7.5
40							4	10
50							6	15
75							8	20
100							12	30
150							15	37.5
200							20	50
300							32	80
400							36
500、600						20	63	150
750、800							80	200
1000							100	250
1200

LFZB8-10B電流互感器技術參數

1 額定絕緣水平：12/42/75 kV；

2 額定二次電流：5A或1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：

4 局部放電水平符合GB1208《電流互感器》標準；

5 污穢等級：Ⅱ級

LFZB8-10B電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LFZB8-10B電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LFZB8-10B電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
