LDJ9-35電流互感器簡介

本型電流互感器配套于55kV戶內高壓開關柜使用的；。LDJ9-35電流互感器在電力系統中做電流、電壓及電能測量和保護用。均采用APG（自動壓力凝膠）工藝成型，也有部分產品特別是機械強度要求高的產品采用SMC、DMC（片狀、團狀不飽和聚脂加玻璃纖維增強模塑料）模壓成型。此類產品采用目前國內、國際先進生產工藝，有優良的機電、機械性能，得到客戶的一致好評。

本系列電流互感器為了滿足新型金屬鎧裝移開式開關柜安裝檢修維護方便，實現疊裝式結構、互換性好、操作簡便等要求，本實用新型提供一種安裝方便、操作簡單、安全可靠、絕緣穩定、爬電距離大的盒式電流互感器.

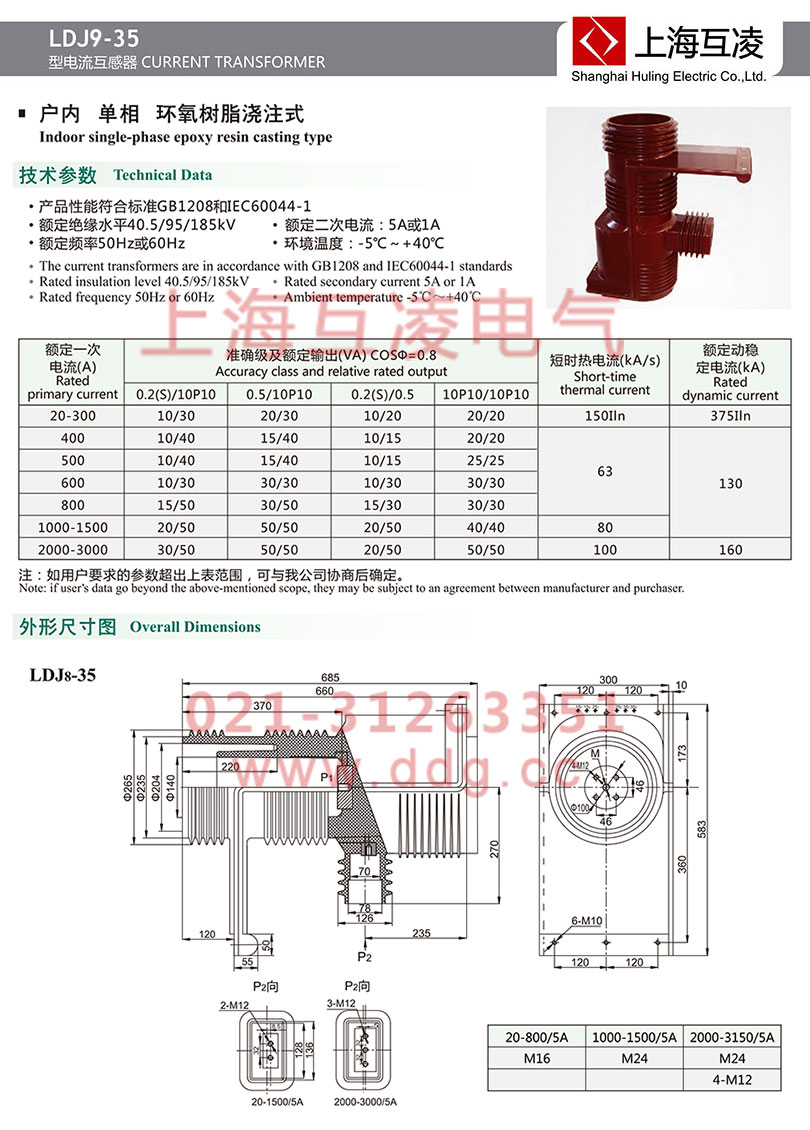

LDJ9-35電流互感器選型手冊

LDJ9-35電流互感器結構特點

根據開關柜小型化的發展需要，將開關柜的觸頭盒與電流互感器組合成一個整體，構成多功能小型化的高原型帶觸頭盒電流互感器。

該產品在較小的體積內，合理組合功能和絕緣配合，優化產品內、外部結構；

采用優質材料制造零部件，改進了絕緣材料的電氣性能和機械強度；

采用了提高絕緣水平和降低局部放電的新技術，滿足了海拔3000m條件下的技術要求。

該產品具有體積小、空間利用率高、結構新穎、性能優良的特點，適用于高原海拔3000m及以下地區使用，具有自主知識產權。

技術性能符合GB1208-1997及IEC185標準。

該產品由于具有安全可靠、耐潮濕、耐污穢、維護簡便等優點，通過與高壓開關柜配套使用，被廣泛應用于電力系統的發變電站、高層建筑、機場、車站、碼頭、地鐵、工廠、油田的配電站。

LDJ9-35電流互感器技術參數

1、額定絕緣水平：40.5/95/185kV

2、額定二次電流：5A或1A

3、負荷功率因數：cos￠=0.8（滯后）

4、產品執行標準：GB1208-2006《電流互感器》

5、儀表保安系數：FS≤10

6、其它技術參數見下表

LDJ9-35電流互感器變比

型號	額定一次電流(A)	準確級及額定輸出(VA)COSΦ=0.8				短時熱電流(kA/s)	額定動穩定電流(kA)
		0.2(S)/10P10	0.5/10P10	0.2(S)/0.5	10P10/10P10
LDJ9-35	20-300	10/30	20/30	10/20	20/20	150lin	375lin
	400	10/40	15/40	10/15	20/20	63	130
	500	10/40	15/40	10/15	25/25
	600	10/30	30/30	10/30	30/30
	800	15/50	30/50	15/30	30/30
	1000-1500	20/50	50/50	20/50	40/40	80
	2000-3000	30/50	50/50	20/50	50/50	100	160

LDJ9-35電流互感器符號

1、電流互感器保護準確級在舊標準中注為“3”、“C”、”D”、“B”分別表示“過流保護”、“差”、“動”、“保護”。GB1208-2006規定：保護用電流互感器的準確級，以該準確級在額定準確限值一次電流下的最大允許復合誤差的百分數標稱，其后標以字母“P”表示保護，標準準確級為5P和10P。例如5P15表示額定準確限值一次電流值為15倍額定一次電流值時，其復合誤差不大于5％。

2、電壓互感器保護準確級在舊標準中注為“3B”、“6B”其中“3” 、“6”表示電壓誤差限值的百分數，“B”表示保護。GB1207-2006規定：保護用電壓互感器的準確級，以該準確級在5％額定電壓到額定電壓因數相對應的電壓范圍內最大允許電壓誤差的百分數標稱，其后標以字母“P”表示保護，標準準確級為3P和6P。其中3、6分別表示電壓誤差限值3％、6％。

3、電流互感器測量準確級可生產0.2S和0.5S特殊級次。當其測量準確級為0.2S和0.5S級時，其技術參數表中的額定短時熱電流和額定動穩定電流可能與產品實際參數有區別，須在訂貨時特殊說明。

4、電流互感器二次電流為5A或1A。

5、電流互感器技術參數表中“準確級”或“準確級組合”欄中表示每個產品只能滿足一種組合形式。

6、電壓互感器每個繞組只能滿足技術參數表中“額定輸出“欄中相對應得一個準確級要求，如同時滿足幾個準確要求，需在訂貨時加以特殊說明。
