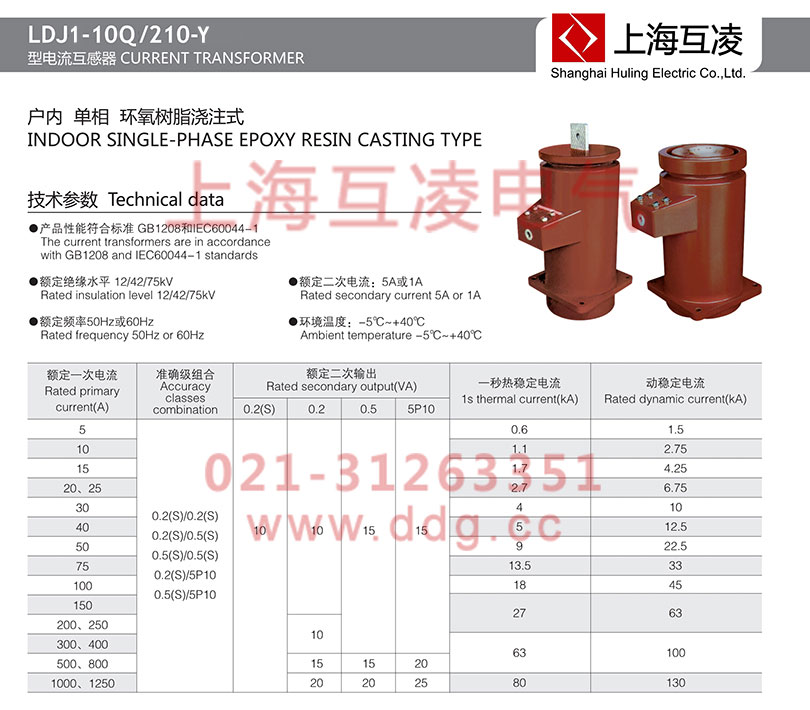

LDJ1-10Q/210-Y電流互感器技術參數
1、產品性能符合標準:GB1208和IEC60044-1
2、額定絕緣水平:12/42/75kV
3、額定二次電流:5A或1A
4、額定頻率:50Hz或60Hz
5、環境溫度:-5°C~+40°C
LDJ1-10Q/210-Y電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2(S) | 0.2 | 0.5 | 5P10 | |||||
| LDJ1-10Q/210-Y | 5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P10 0.5(S)/5P10 |
10 | 10 | 15 | 15 | 0.6 | 1.5 |
| 10 | 1.1 | 2.75 | ||||||
| 15 | 1.7 | 4.25 | ||||||
| 20、25 | 2.7 | 6.75 | ||||||
| 30 | 4 | 10 | ||||||
| 40 | 5 | 12.5 | ||||||
| 50 | 9 | 22.5 | ||||||
| 75 | 13.5 | 33 | ||||||
| 100 | 18 | 45 | ||||||
| 150 | 27 | 63 | ||||||
| 200、250 | 10 | |||||||
| 300、400 | 63 | 100 | ||||||
| 500、800 | 15 | 15 | 20 | |||||
| 1000、1250 | 20 | 20 | 25 | 80 | 130 | |||

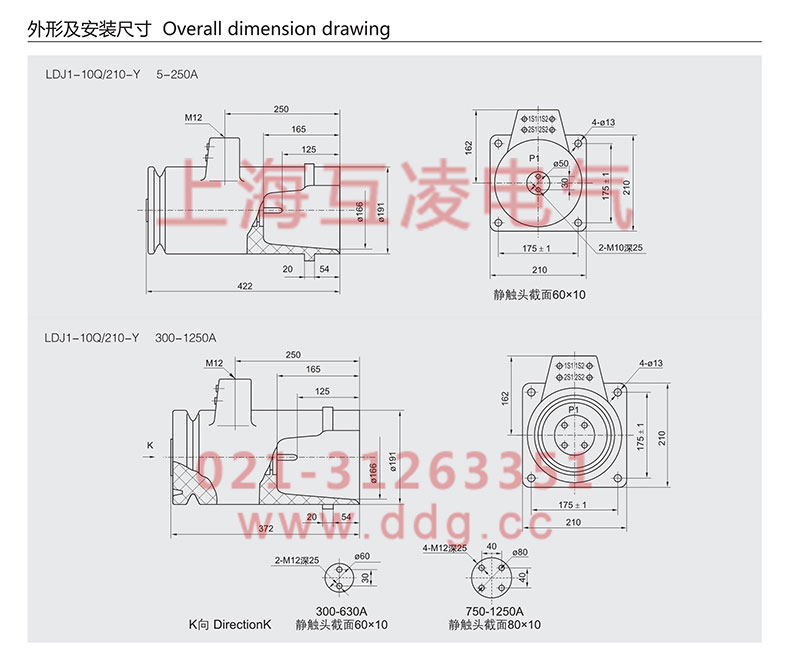

LDJ1-10Q/210-Y電流互感器選型手冊
LDJ1-10Q/210-Y電流互感器結構特點
LDJ1-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構,其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。
LDJ1-10Q/210-Y電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LDJ1-10Q/210-Y電流互感器接線方式
1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中,保護線路的三相短路、兩相短路和單相接地短路。
2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路和兩相短路。
3、兩相差接反映兩相差電流。該接線方式應用在6~10kV中性點不接地的小電流接地系統中,保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。
4、單相接線在三相電流平衡時,可以用單相電流反映三相電流值,主要用于測量回路。
5、兩相三繼電器完全星形接線,流入第三個繼電器的電流是Ij=Iu+Iw=-Iv。該接線方式應用在大電流接地系統中,保護線路的三相短路和兩相短路。
