LDJ-10/210-L電流互感器選型手冊
LDJ-10/210-L電流互感器原理

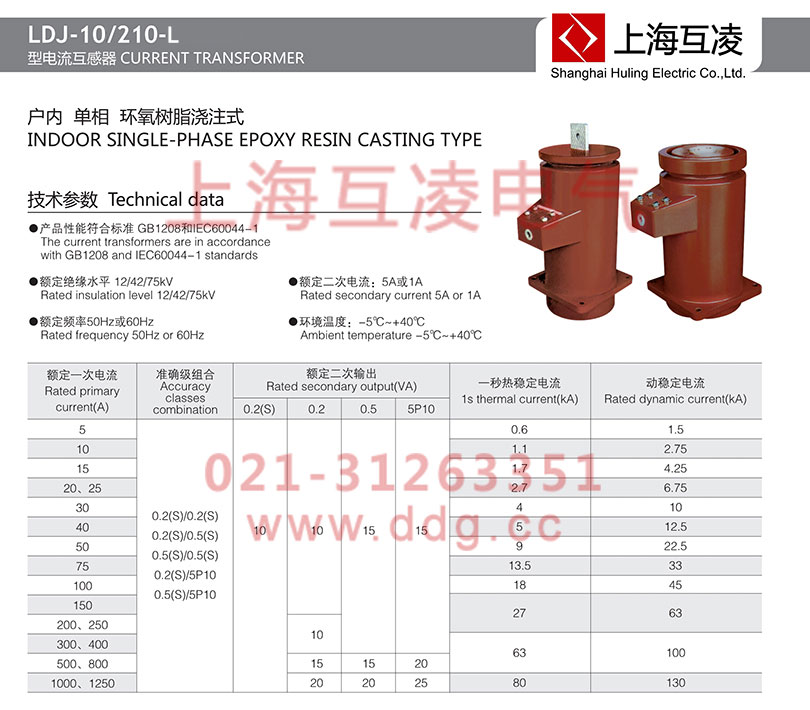

LDJ-10/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計,其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。
LDJ-10/210-L電流互感器參數及環境
1、LDJ-10/210-L電流互感器額定絕緣水平:12/42/75
2、負荷的功率因數:cosφ=0.8(滯后)
3、額定一次電流為:5A或1A
4、表面爬電距離:大于530MM
5、產品標準:GB1208-2006《電流互感器》
6、儀器保安系數<10
7、環境溫度:最高溫度45℃,平均溫度不超過30℃,最低溫度:-45℃
8、海拔高度不超過1000M(超過請著明)
9、接地方式:中性點非有效接地系統
10、大氣條件:無嚴重污染
LDJ-10/210-L電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2(S) | 0.2 | 0.5 | 5P10 | |||||
| LDJ-10/210-L | 5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P10 0.5(S)/5P10 |
10 | 10 | 15 | 15 | 0.6 | 1.5 |
| 10 | 1.1 | 2.75 | ||||||
| 15 | 1.7 | 4.25 | ||||||
| 20、25 | 2.7 | 6.75 | ||||||
| 30 | 4 | 10 | ||||||
| 40 | 5 | 12.5 | ||||||
| 50 | 9 | 22.5 | ||||||
| 75 | 13.5 | 33 | ||||||
| 100 | 18 | 45 | ||||||
| 150 | 27 | 63 | ||||||
| 200、250 | 10 | |||||||
| 300、400 | 63 | 100 | ||||||
| 500、800 | 15 | 15 | 20 | |||||
| 1000、1250 | 20 | 20 | 25 | 80 | 130 | |||

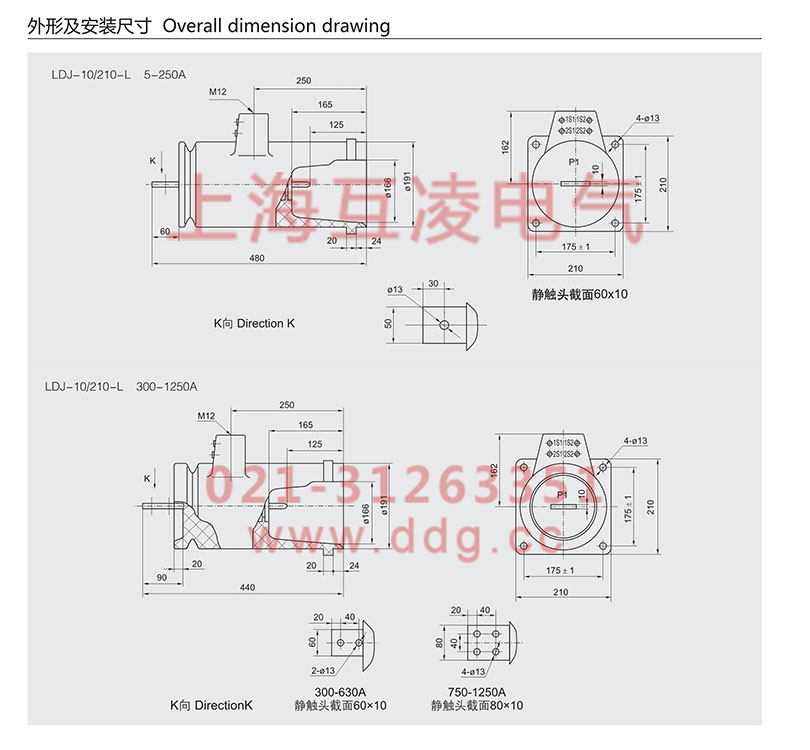

LDJ-10/210-L電流互感器選型
怎么選型適合的電流互感器建議按三個方面綜合考慮:
1、根據負荷電流的大小選擇變比,一般按照60-80的%額定電流選擇比較理想;
2、計量用的互感器就選精確度高點(0.5級足矣),測量用的可以更低點;
3、根據配電柜的布局選擇穿心式或普通式互感器,強烈建議使用普通式,穿心式的固定支撐問題一直做的不太可靠,如果布局實在狹小也只好用穿心式了。
另外提醒注意以下幾點:
1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來;
2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件;
3、必須在停電后才能在電流互感器上作業,千萬不要帶電拆、裝電流互感器;
4、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源,不要扛。 電流互感器二次容量的計算及選擇。
LDJ-10/210-L電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的二次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LDJ-10/210-L電流互感器注意事項
互感器使用于額定電壓不超過0.66kV的交流電路,長期工作電流不超過1.2倍額定值; 產品為減極性,一次接線標志P1、P2,相應二次接線標志S1、S2; 測量儀表接于S1、S2端子上,所接儀表的總阻抗(包括接線)不應超過互感器的額定負荷; 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
