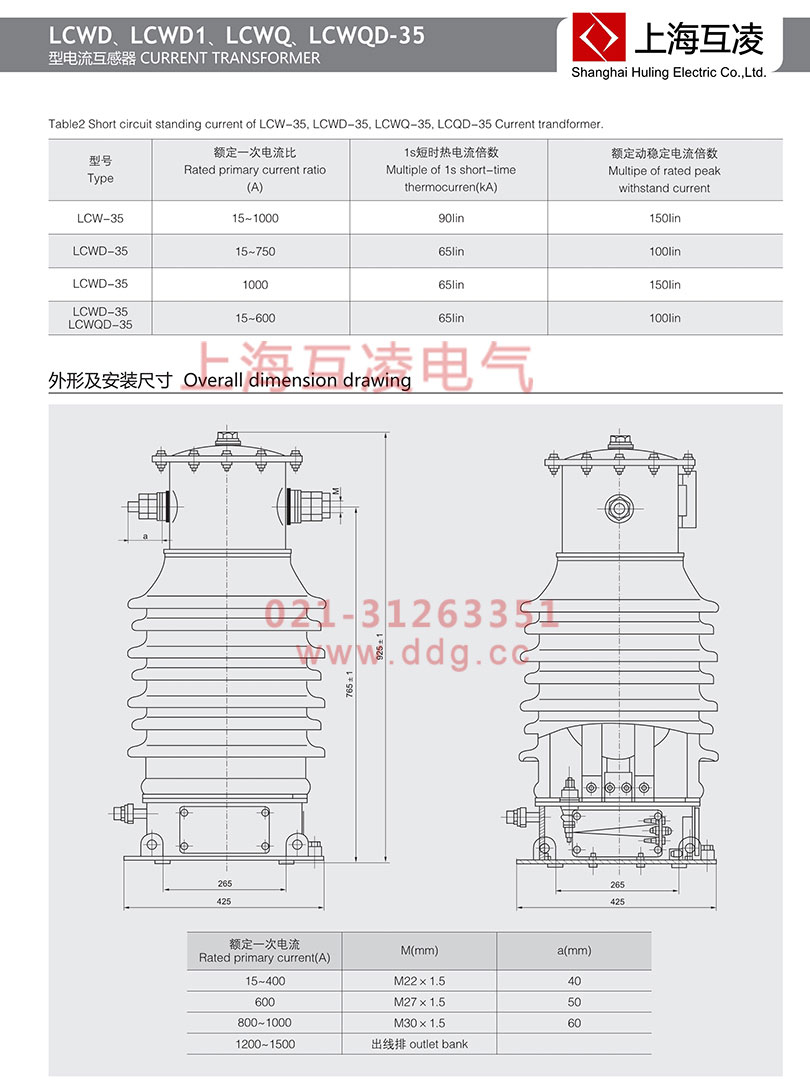

LCWQD-35電流互感器技術參數

1. 額定絕緣水平：40.5/95/185kV；

2. 額定二次電流：5A或1A；

3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見下表；

4. 外絕緣爬電距離：普通型≥735；W2型≥1100。

LCWQD-35電流互感器變比

型號	額定一次電流(A)	準確級次	額定二次負荷COSφ=0.8(Ω)	10級準確限值系數	最大二次電流倍數	二次繞組阻抗(Ω)
LCWQ-35 LCWQD-35	15~750、1000	0.2S 0.2 0.5 10P	1.0 1.2 1.2	15 15	25 28	0.5 0.8
	15~600		0.8	35	45	0.56
	750		0.8	35	50	0.67
	1000		0.8	50	55	0.94

LCWQD-35電流互感器選型手冊

LCWQD-35電流互感器原理

本型號電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

本系列電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
