LCWD1-35電流互感器概述

本型電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

1.結構緊湊2.體積小3.重量輕(總重量270KG油重40KG)。

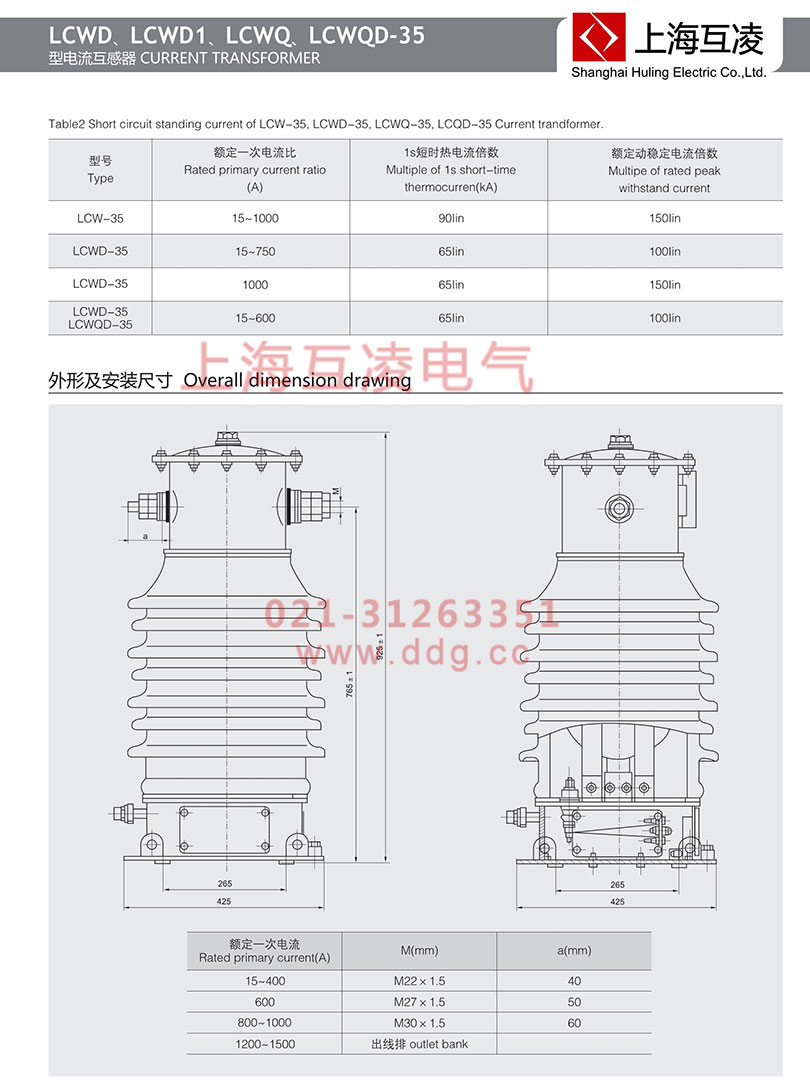

LCWD1-35電流互感器結構特點

本系列電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。

LCWD1-35電流互感器變比及參數

1. 額定絕緣水平：40.5/95/185kV；

2. 額定二次電流：5A；

3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；

4. 外絕緣爬電距離：普通型≥735；W2型≥1100。

5. 安裝高度為1000米以下，周圍氣溫最大范圍是-30℃-+40℃，但不適合安裝在帶有腐蝕氣體反導電塵埃的場合中。

LCWD1-35電流互感器選型手冊

產品型號	額定電流比(A)	級次組合	準確級及額定輸出（VA）?COSφ=0.8				一秒熱穩定 電流(kA)	動穩定電流 (kA)
			0.2S	0.2	0.5	10P20
LCWD1-35	15/5	0.2S/10P20 0.2/10P20 0.5/10P20	20	20	50	50	1.1	2.9
	20/5						1.5	3.8
	30/5						2.3	5.7
	40/5						3	7.6
	50/5						3.8	9.6
	75/5						5.6	14.5
	100/5						7.5	19.2
	150/5						11.3	28.7
	200/5						15	38.3
	300/5						22.5	57.5
	400/5						30	76.5
	500/5						45	115
	600/5
	750/5
	1000/5
	1200/5
	1500/5

LCWD1-35電流互感器工作原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

LCWD1-35電流互感器選型方法

1、額定一次側電流應在運行電流的20%～120%范圍內。

2、電流互感器的額定一次電壓和運行電壓相同。

3、注意使二次側負載所消耗的功率不超過電流互感器的額定容量，否則電流互感器的準確等級將下降。

4、根據系統的供電方式，選擇使用電流互感器的臺數和不同的接線方式。

5、根據測量的目的和保護方式的要求，選擇電流互感器的準確等級。

LCWD1-35電流互感器接線方式

電流互感器接線總體分為四個接線方式：

1.單臺電流互感器接線：只能反映單相電流的情況，適用于需要測量一相電流的情況。

2.三相完全星形接線和三角形接線形式電流互感器接線：三相電流互感器能夠及時準確了解三相負荷的變化情況。

3.兩相不完全星形接線形式電流互感器接線：在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

4.兩相差電流接線形式電流互感器接線：也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。

5.其它接線方式：

5.1 原邊串聯、副邊串聯：串聯后效果：互感器變比不變，二次額定負荷增大一倍。

5.2 原邊串聯、副邊并聯：串并聯后效果：互感器變比減小一倍，二次額定負荷增大一倍。

5.3 原邊并聯、副邊串聯：串并聯后效果：互感器變比增大一倍，二次額定負荷增大一倍。

5.4 原邊并聯、副邊并聯：并聯后效果：互感器變比不變，二次額定負荷增大一倍。

LCWD1-35電流互感器應用

1、交流電流的測量

設備是否運行在額定電流值，設置電流測量裝置是必要的技術措施。有關規定40KW以上的設備，必須裝設電流表進行監控。

交流電流的測量有直接測量和經電流互感器擴大測量的方式。直接測量就是將適當?shù)碾娏鞅泶与娏骰芈飞稀６聢D所示電路均為經電流互感器接入式測量。

1）采用一臺LCWD1-35電流互感器測量三相平衡線路中的電流。電流互感器選擇的是以電流表量程依據，而電流表的量程則是根據負載電流的實際值，應占電流表總量程的2/3至滿度值之間。

2）采用二臺LCWD1-35電流互感器，接成不完全星形，用以測量三相平衡或不平衡線路中的三相電流。

3）采用三臺LCWD1-35電流互感器，接成完全星形接法，用以測量三相平衡或不平衡線路中的三相電流。

2、交流電度的測量

為了擴大交流電度表的量程，工廠最常用的是采用電流互感器的方法來擴大量程。

1）、采用單相電度表加電流互感器的測量方法，可用于測量三相平衡或單相電度計量。

2）、采用二元件三相三線有功電度表，加二個電流互感器的測量方法。可用于測量三相平衡或不平衡線路中的電度計量。

3）、采用三相四線有功電度表，加三個電流互感器的測量方法。可測量三相平衡或不平衡線路中的電度計量。

3、電力拖動線路中的保護

大功率電動機中的過載保護，往往由于電流大，而無法購到相應的熱繼電器，在這樣的情況下，一般采用加裝電流互感器的方法來解決。其實質是將大電流變換成小電流用5A以內的熱繼電器足可滿足過載保護的要求。

1）、用于大功率自耦降壓啟動，電動機中的過載保護。

2）、用于大功率頻敏變阻器啟動，電動機中的過載保護。

3）、用于大功率星-角降壓啟動，電動機中的過載保護。
