LAZBJ-10Q電流互感器原理
LAZBJ-10Q電流互感器為環氧樹脂澆注全封閉穿墻式結構,適用于額定頻率為50Hz或60Hz,額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。此互感器是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LAZBJ-10Q電流互感器技術參數
1 額定絕緣水平:12/42/75kV;
2 額定二次電流:5A或1A;
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表;
4 產品性能符合標準:GB1208和IEC60044-1;
5 污穢等級:Ⅱ級。
LAZBJ-10Q電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次電流(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
| 0.2S 0.5S | 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LAZBJ-10Q | 5-200 | 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 |
10 | 10 | 10 20* |
15 | 15 | 90lin | 200lin |
| 300、400 | 24.5 | 44 | |||||||
| 500 | 10 15* |
32 | 80 | ||||||
| 600 | |||||||||
| 800-1000 | 63 | 100 | |||||||

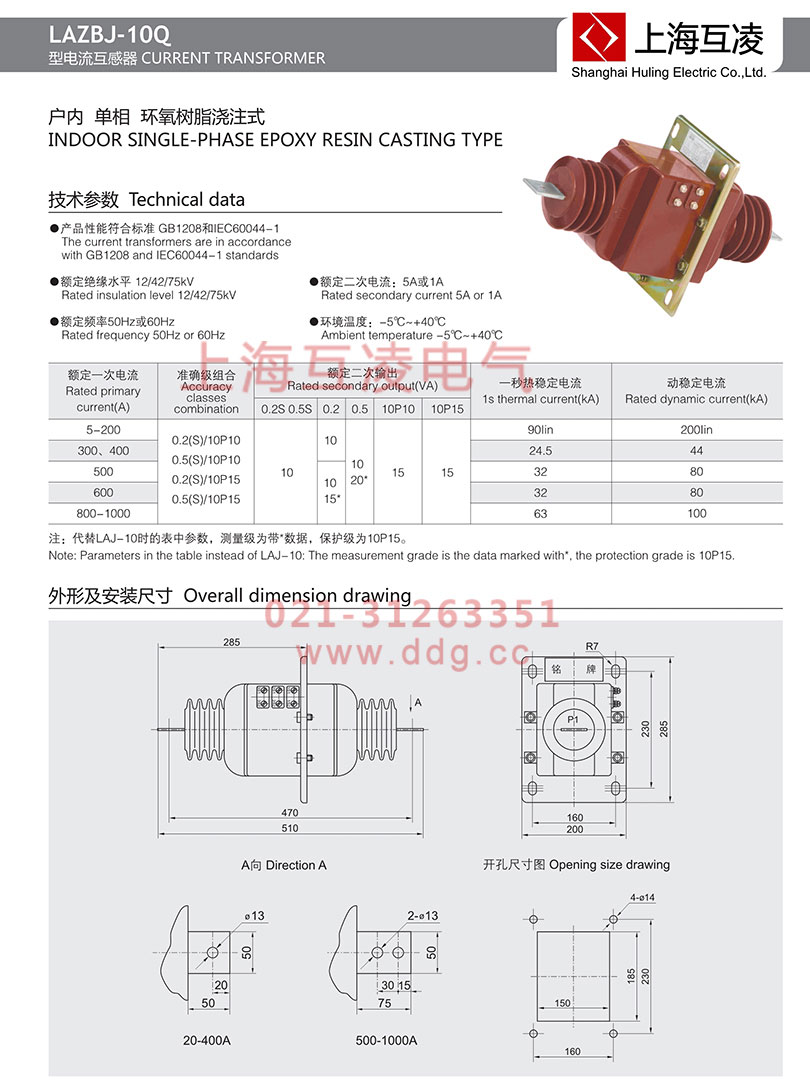

LAZBJ-10Q電流互感器選型手冊
LAZBJ-10Q電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
LAZBJ-10Q電流互感器型號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
