JSZWK-6電壓互感器技術參數

額定電壓：6kV；

產品符合標準：GB1207和IEC186；

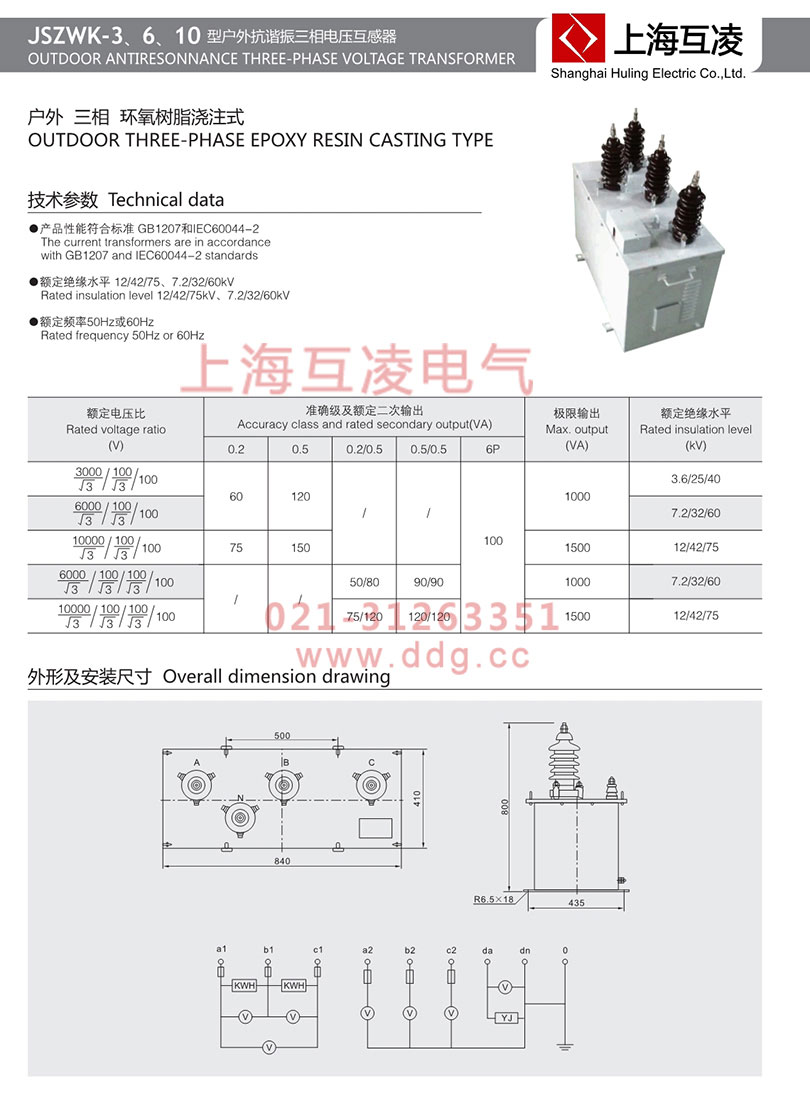

額定電壓比、額定絕緣水平、準確級次與相應的額定二次負荷見圖紙：

JSZWK-6電壓互感器變比

型號	額定電壓比(V)	準確級及額定二次輸出(VA)					極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	0.2/0.5	0.5/0.5	6P
JSZWK-6	6000√3/100/√3/100	60	120	/	/	100	1000	7.2/32/60
	6000√3/100/√3/100/√3/100	/	/	50/80	90/90

JSZWK-6電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JSZWK-6電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JSZWK-6表示三相澆注式電壓互感器，額定電壓6KV。

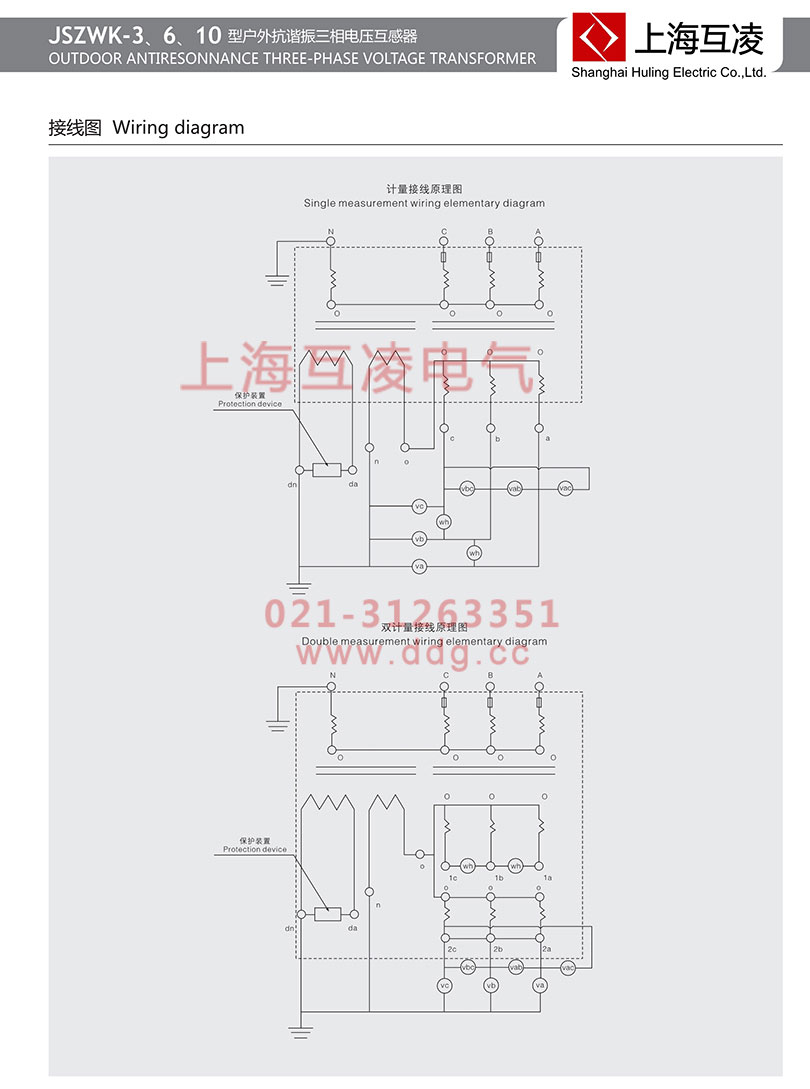

JSZWK-6電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JSZWK-6電壓互感器概述

本型號電壓互感器是繼三相五柱電壓互感器之后，為消除因電力系統不同程度接地后導致互感器發生鐵磁諧振大量燒毀這一公害而開發研制的一種新型電壓互感器。以環氧樹脂及特殊絕緣材料為主絕緣，外裝保護鐵箱和瓷套，提高了防潮性能及電氣絕緣性能，本產品不怕分頻、高頻，不會過電壓而燒毀，可長期運行在線路單相接地情況下，而無超溫這慮，同時保護繞組產生100V電壓，推動繼電器工作。
