JSZW3-6B電壓互感器型號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
型號含義:JSZW3-6B表示三相環氧樹脂澆注式電壓互感器,額定電壓6kV。

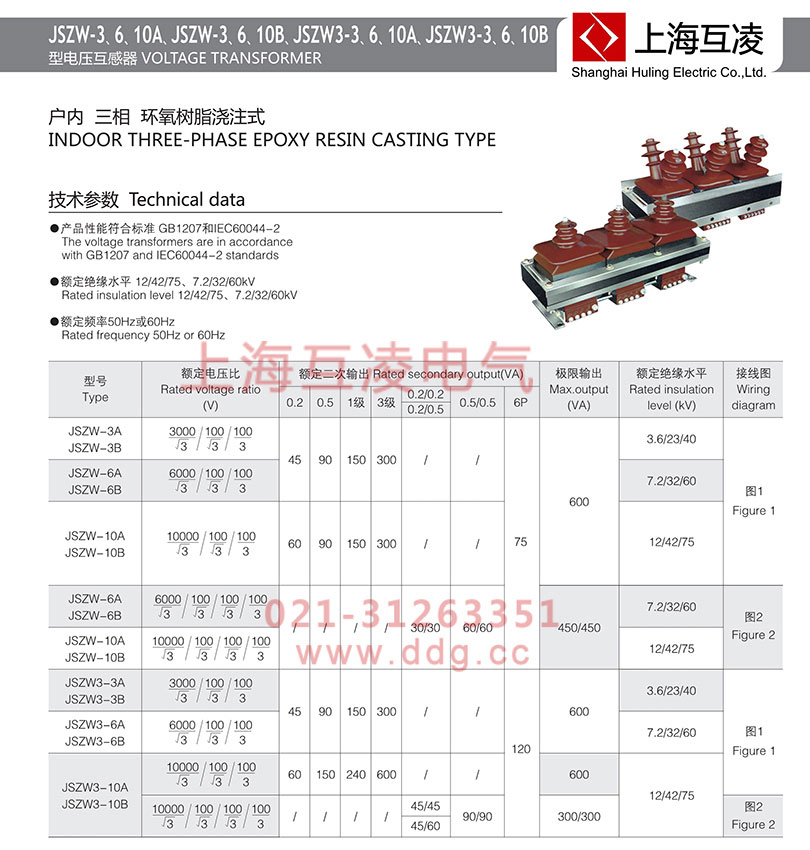

JSZW3-6B電壓互感器技術參數
1、產品性能符合標準GB1207和IEC60044-2
2、額定絕緣水平:12/42/75、7.2/32/60kV
3、額定頻率50Hz或60Hz
JSZW3-6B電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JSZW3-6B | 6000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 120 | 600 | 7.2/32/60 |
JSZW3-6B電壓互感器選型

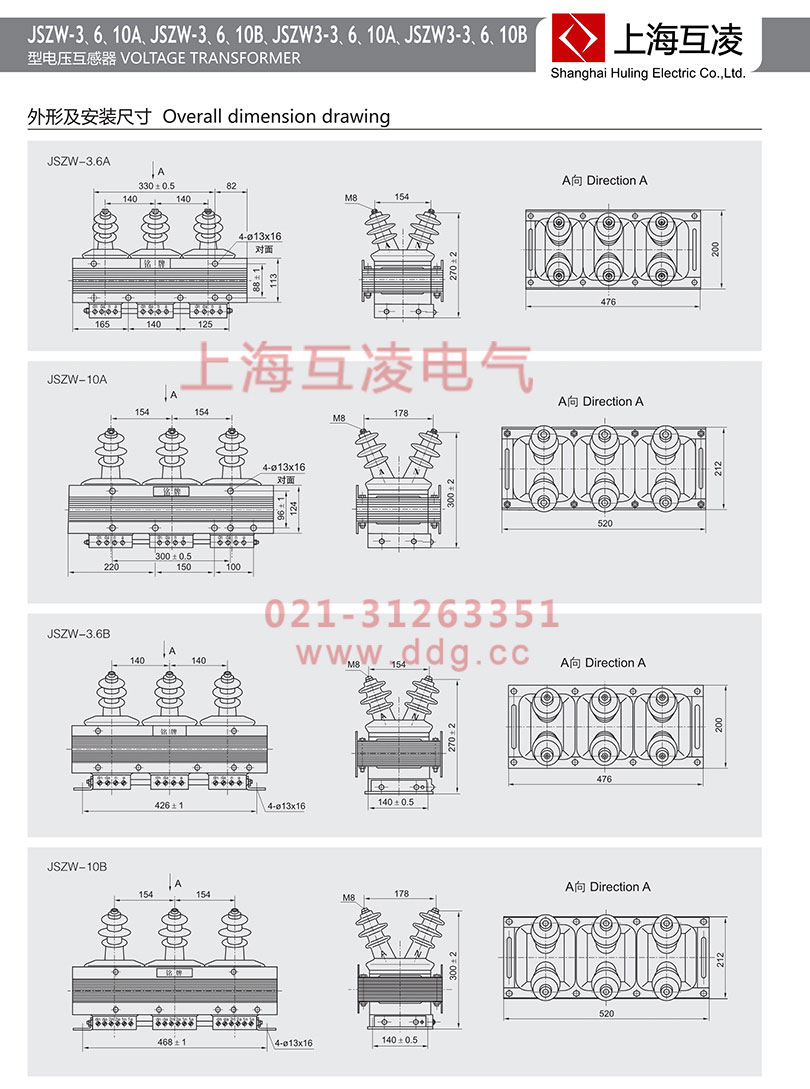

JSZW3-6B電壓互感器結構
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片,經退火處理。 JSZW3-10型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
JSZW3-6B電壓互感器原理
JSZW3-6B電壓互感器其工作原理與變壓器相同,基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應,并具有精確的電壓比和相位關系,以實現精確的二次連接計量。
JSZW3-6B電壓互感器作用
電壓互感器的作用是:把高電壓按比例關系變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置使用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路,二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時,二次電流增大,使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說,電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
