JSZW-6A電壓互感器技術參數
1、產品性能符合標準GB1207和IEC60044-2
2、額定絕緣水平:12/42/75、7.2/32/60kV
3、額定頻率50Hz或60Hz
JSZW-6A電壓互感器使用環境
1.海拔高度不超過3000米
2.周圍環境溫度不高于十40’C,不低于-5’C
3.周圍空氣的相對濕度不大于85%(20’C)
4.安裝場所無腐蝕性的氣體
JSZW-6A電壓互感器選型

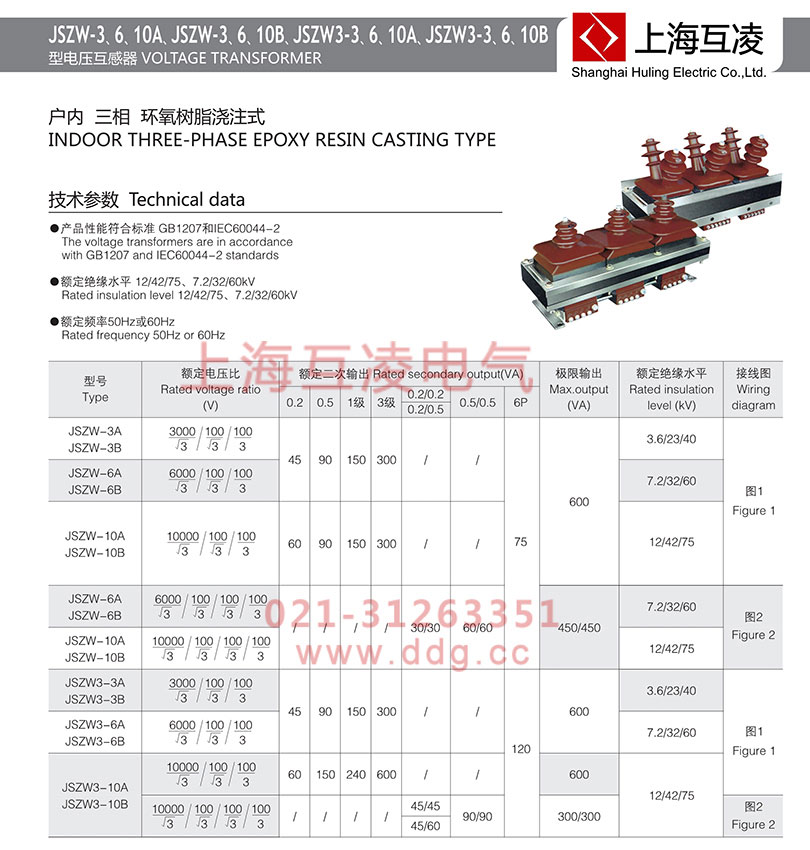

JSZW-6A電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JSZW-6A | 6000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 75 | 600 | 7.2/32/60 |
| 6000/√3/100/√3/100/√3/100/3 | / | / | / | / | 30/30 | 60/60 | 75 | 450/450 | ||
JSZW-6A電壓互感器選型
JSZW-6A電壓互感器為三相、戶內、干式產品,適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。
JSZW-6A電壓互感器結構特點
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片,經退火處理。JSZW-6A電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。JSZW-6A型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
JSZW-6A電壓互感器作用
1、對于鐵磁諧振電路,在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。2、電壓互感器的非線性鐵磁特性是產生鐵磁諧振的根本原因,但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時,就不會出現強烈的鐵磁諧振過電壓。3、串聯諧振電路來說,產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<;ω。因此鐵磁諧振可在很大的范圍內發生。
