JSZW-10電壓互感器簡介

JSZW-10電壓互感器為戶外環氧樹脂澆注全封閉式結構，適用于額定頻率50H或60Hz，額定電壓為10kV的戶外電力系統中作電能計量、電壓監控 和繼電保護用。

JSZW-10電壓互感器技術參數

1、表面爬電距離：滿足II級污穢等級；

2、負荷功率因數：COSΦ=0.8(滯后)；

3、產品標準：GB1207-2006《電壓互感器》。

JSZW-10電壓互感器變比參數

型號	額定電壓比	準確級組合	額定輸出(VA)			極限輸出(VA)	額定絕緣水平
			0.2	0.5	3P
JSZW-10	10000/√3/100/√3/100/√3	0.5	75	120	120	960	7.2/32/60

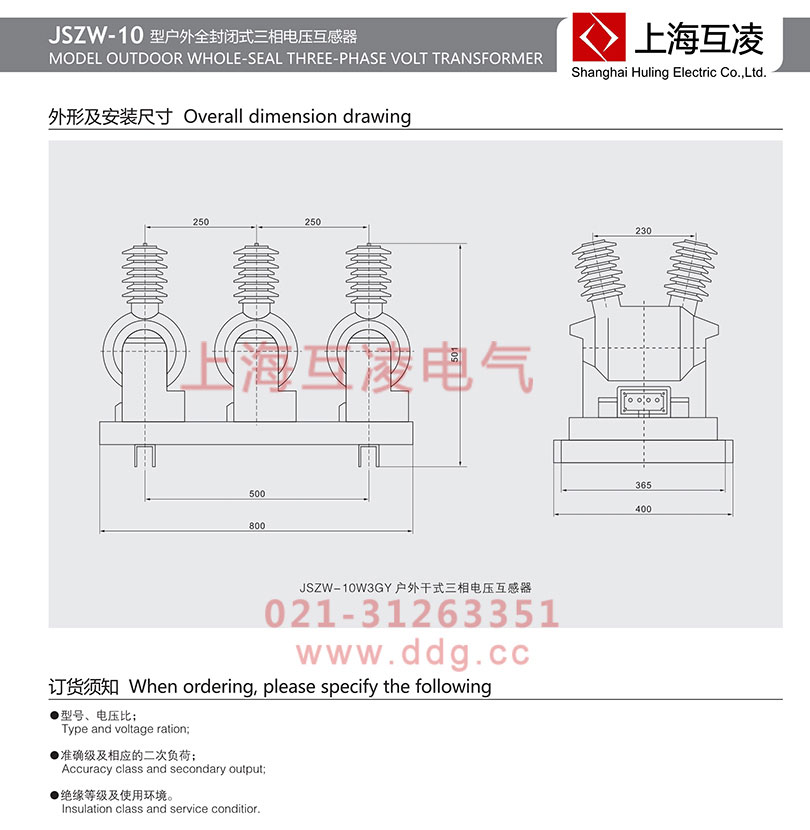

JSZW-10電壓互感器外形安裝圖

JSZW-10電壓互感器結構特點

本型電壓互感器具有體積小、氣候適應性強，由于采用戶外環氧樹脂澆注，所以本產品具有耐污穢、耐紫外線等特點，適用于溫熱地區用。互感器鐵芯采用C形結構、高導磁材料，其一次、二次電壓繞組同心地繞在一起，用環氧樹脂澆注成形，三相澆注體連在一起，并固定在底板上，底板上有接線盒和四個安裝孔供安裝使用。在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。

JSZW-10電壓互感器作用

1、對于鐵磁諧振電路，在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。2、電壓互感器的非線性鐵磁特性是產生鐵磁諧振的根本原因，但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時，就不會出現強烈的鐵磁諧振過電壓。3、串聯諧振電路來說，產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<；ω。因此鐵磁諧振可在很大的范圍內發生。
