JSZVR-6W電壓互感器簡介
JSZVR-6W電壓互感器采用環氧樹脂澆注全封閉結構。JSZV-6R型是由兩臺全絕緣電壓互感器組成“V”式接線,一次繞組帶有熔斷器保護,二次輸出為100V做測量使用,另外帶有110V、220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR-6W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體,一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器,亦可兩臺單獨使用,互不影響。熔斷器裝在一次端子內部,更換時,在停電情況下,不用拆除一次外部接線,非常方便,快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源,電源容量為1100VA。
JSZVR-6W電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JSZVR-6W | 6000/100 | 30 | 80 | 150 | / | / | / | / | 800 | 7.2/32/60 |
| 6000/100/100 | / | / | / | / | 20/20 | 40/40 | 400/400 | |||
JSZVR-6W電壓互感器選型
JSZVR-6W電壓互感器技術參數
● 負荷的功率因數COSΦ=0.8(滯后);
● 海拔高度≤1000m,滿足Ⅱ級污穢等級;
● 產品性能符合標準:GB1207和IEC60044-2;
JSZVR-6W電壓互感器結構特點
電壓互感器的基本結構和變壓器很相似,它也有兩個繞組,一個叫一次繞組,一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣,使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時,一次繞組N1并聯接在線路上,二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時,盡管一次電壓很高,但二次卻是低壓的,可以確保操作人員和儀表的安全。

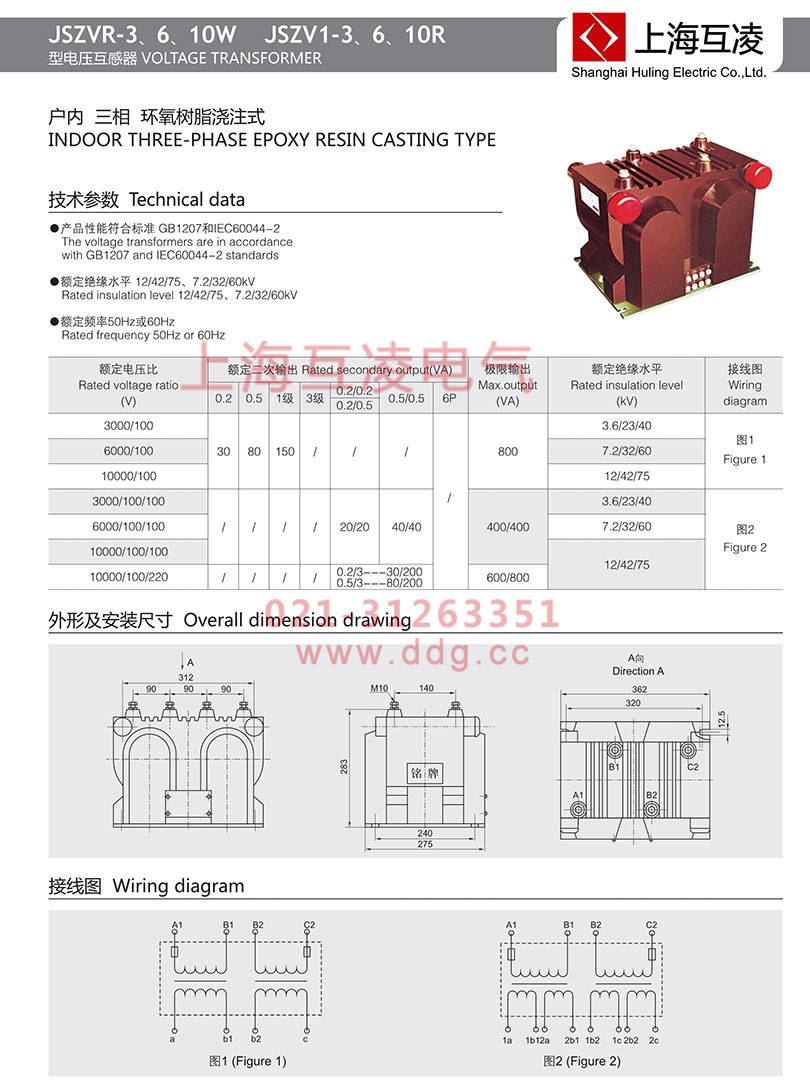

JSZVR-6W電壓互感器接線方式
(1)單項式接線,可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。
(2)V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中,特別是10kV的三相系統中。
(3)用三臺單相三繞組電壓互感器構成YN,yn,d0或YN,y,d0的接線形式,廣泛應用于3~220KV系統中,其二次繞組用于測量相間電壓和相對地電壓,輔助二次繞組接成開口三角形,供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線,除鐵芯外,其形式與圖3基本相同,一般只用于3~15KV系統。
(4)三相三繞組五柱式電壓互感器,其一次繞組和主二次繞組接成星形,并且中性點接地,輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓,輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
JSZVR-6W電壓互感器注意事項
1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地后,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。
