JSZV12A-10R電壓互感器概述
本電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護,不僅提供100V測量電壓,還提供220V操作電源供繼路器使用。
JSZV12A-10R電壓互感器技術參數
● 負荷的功率因數COSΦ=0.8(滯后);
● 海拔高度≤1000m,滿足Ⅱ級污穢等級;
● 產品性能符合標準:GB1207和IEC60044-2;
● 額定絕緣水平:12/42/75、7.2/32/60kV;
● 額定頻率:50Hz或60Hz。
JSZV12A-10R電壓互感器變比

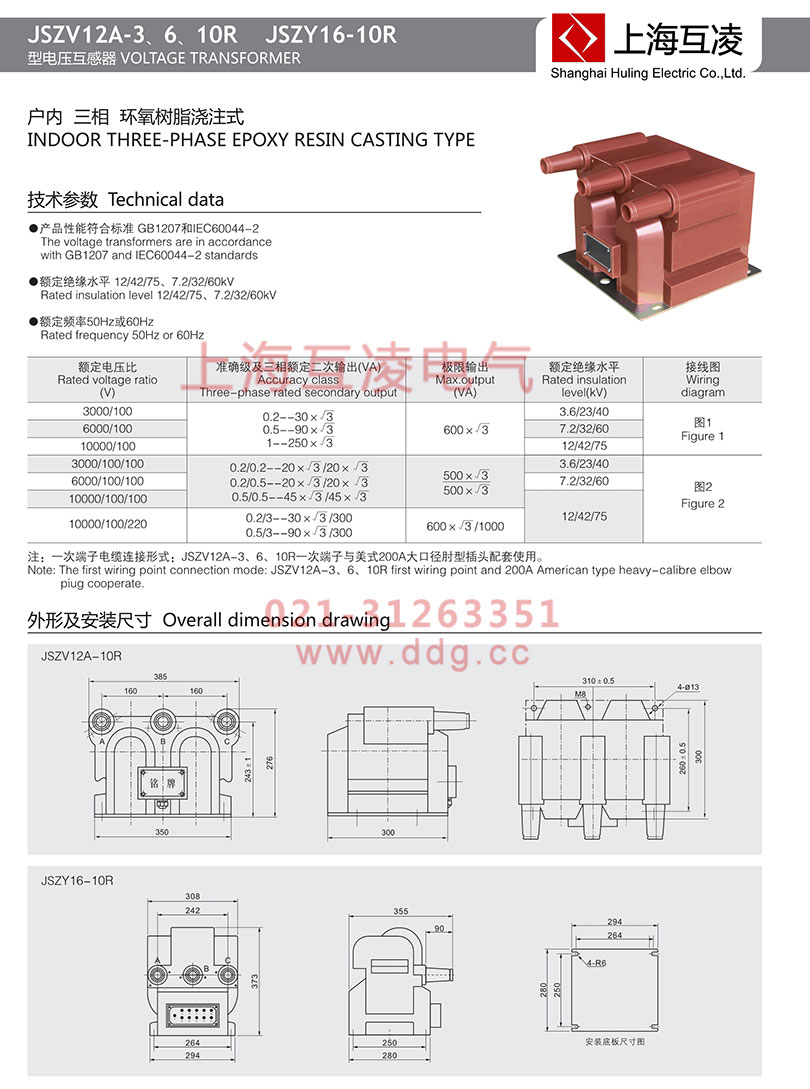

| 型號 | 額定電壓比(V) | 準確級及三相額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
| JSZV12A-10R | 6000/100 | 1–250X√3 | 600X√3 | 12/42/75 |
| 10000/100/100 | 0.5/0.5–45X√3/45X√3 | 500X√3/500X√3 | ||
| 10000/100/220 | 0.2/3–30X√3/300;0.5/3–90X√3/300 | 600X√3/1000 |
●注:一次端子電纜連接形式:JSZV12A-6R一次端子與美式200A大口徑肘型插頭配套使用。
JSZV12A-10R電壓互感器選型
JSZV12A-10R電壓互感器原理
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量?jī)x表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
JSZV12A-10R電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JSZV12A-10R表示三相澆注式電壓互感器,額定電壓10KV。
額定一次電壓:作為互感器性能基準的一次電壓值。
額定二次電壓:作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級:由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
