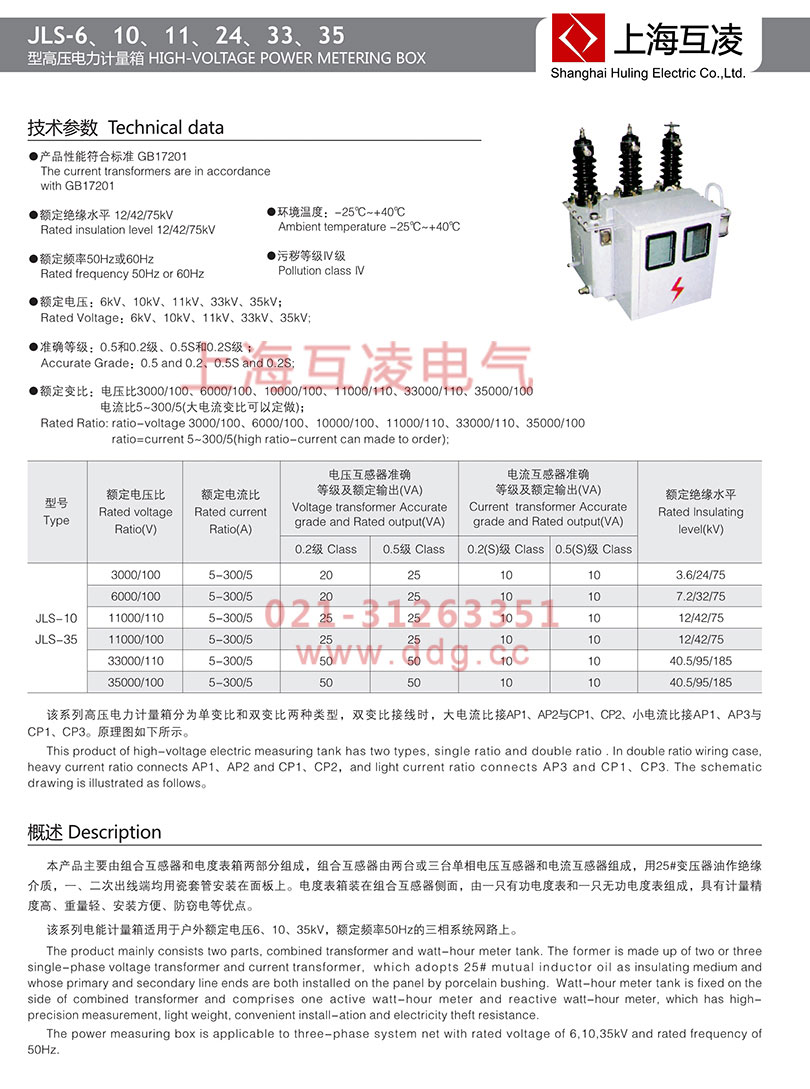

JLS-35高壓計量箱概述
本產品主要由組合互感器和電度表箱兩部分組成,組合互感器由兩合成三臺單相電壓互感器和電流互感器組成,用25#變壓器油作絕緣介質,一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面,由一只有功電度表和一只無功電度表組成,具有計量精度高、重量輕、安裝方便、防竊電等優點。JLS-35型高壓電能計量箱用于交流50Hz、35KV三相線路中做高壓計量用,它由電流互感器、電壓互感器和用于安裝電流互感器、電壓互感器及電能表的箱體組成。主要用于有功電能和無功電能的計量。
JLS-35高壓計量箱技術參數
1、額定電壓:35KV
2、接法:二元件 V/V接法
3、額定頻率:50HZ
4、電壓比:35KV/100V
5、準確等級:0.5和0.2級、0.5S和0.2S級
6、額定負荷:電壓30VA;電流15VA
7、功率因數:0.8
8、電流比5——500A/5A(可制作雙變比)
9、工頻耐壓:10.5KV
10、環境溫度:-25℃——40℃之間,日平均氣溫不超過30℃,氣溫20℃時,相對溫度不超過85%,海拔1000米以下
11、使用環境:戶外,安裝場所無嚴重污穢,無嚴重震動顛簸場所
12、產品性能符合標準GB17201
JLS-35高壓計量箱參數表
| 額定電壓比(V) | 額定電流比(A) | 電壓互感器準確等級及額定輸出(VA) | 電流互感器準確等級及額定輸出(VA) | 額定絕緣水平(kV) | ||
| 0.2級 | 0.5級 | 0.2(S)級 | 0.5(S)級 | |||
| 35000/100 | 5-300/5 | 50 | 50 | 10 | 10 | 40.5/95/185 |
該系列高壓計量箱分為單變比和雙變比兩種類型,雙變比接線時,大電流比接AP1、AP2與CP1、CP2,小電流比接AP1,AP3與CP1、CP3。如下圖所示。

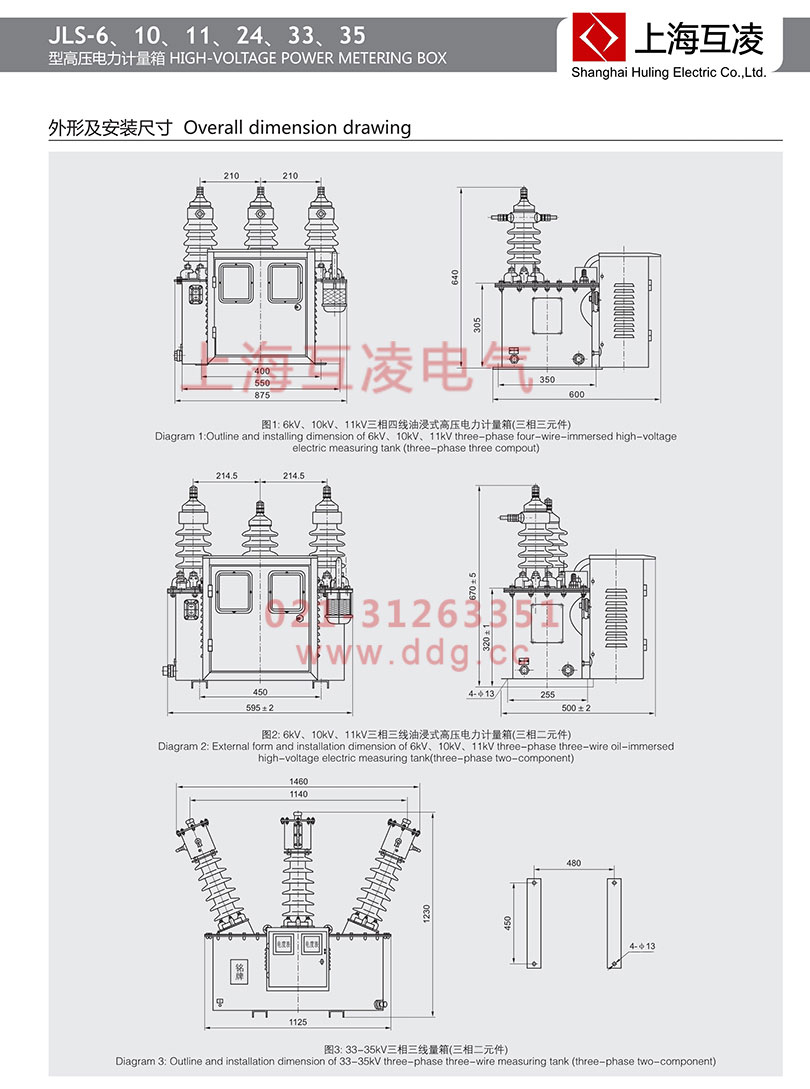

JLS-35高壓計量箱接線實物圖
JLS-35高壓計量箱接線
1、高壓計量箱應水平安裝,桿上安裝高度不應低于地面300mm,電度表應垂直,不得任意傾斜。
2、高壓計量箱電源端(一次進線側)必須安裝相應電壓等級的氧化鋅避雷器,其接地電阻≤10Ω,以防各種雷電過電壓、操作過電壓、工頻暫態過電壓,從而保護線路中的電器及用電設備。
3、接線,應辨明電網電源的相序A、B、C與高壓電能計量箱,導電桿的相序A、B、C各相分別對應連接(必須正相序),P1進線,P2出線。
4、雙變比接法:改變二次接線:接S1—S2為小量程變比(S3空頭),接S1—S3為大量程變比(S2空頭)。
5、單變比時,電流互感器二次S2與電壓互感器二次b連接接地,電流互感器二次改變雙變比用小變比時,S2與電壓互感器b連接接地(S3空頭);用大變比時,S3與電壓互感器b連接接地(S2空頭)。
高壓線為鋁線時,應采用銅鋁過渡線夾牢固連接,整機箱體必須接地;電流互感器二次不得開路,電壓互感器二次不得短路。高壓計量箱裝好后,應帶負荷進行試驗觀察,看有功無功電能表轉動是否正常。經過以上全面試驗檢查,合格后方可正式投入運行。
