JDZXR-3電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZXR-3表示單相環氧樹脂澆注式電壓互感器,額定電壓3KV。
JDZXR-3電壓互感器工作原理
本電壓互感器一次帶有熔斷器保護,熔斷器裝在互感器內部。一、二次繞組和鐵芯結構澆注在環氧樹脂內,絕緣性能優良、耐潮濕。JDZXR-3為戶內式環氧樹脂澆注全封閉式電壓互感器,適用于額定頻率50Hz或60Hz、額定電壓3kV及以下的中性點非有效接地電力系統中作電壓、電能測量和繼電保護用。產品符號IEC60044-2-1997及GB1207-1997《電壓互感器》標準。
JDZXR-3電壓互感器技術參數
| 型號 | 額定電壓比(V) | 準確級組合 | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
| JDZXR-3(C) | 3000/√3/100/√3/100/3 | 0.2/6P | 15/50 | 150 | 3.6/25/40 |
| 3000/√3/100/√3/100/√3/100/3 | 0.2/0.2/6P | 10/10/50 |

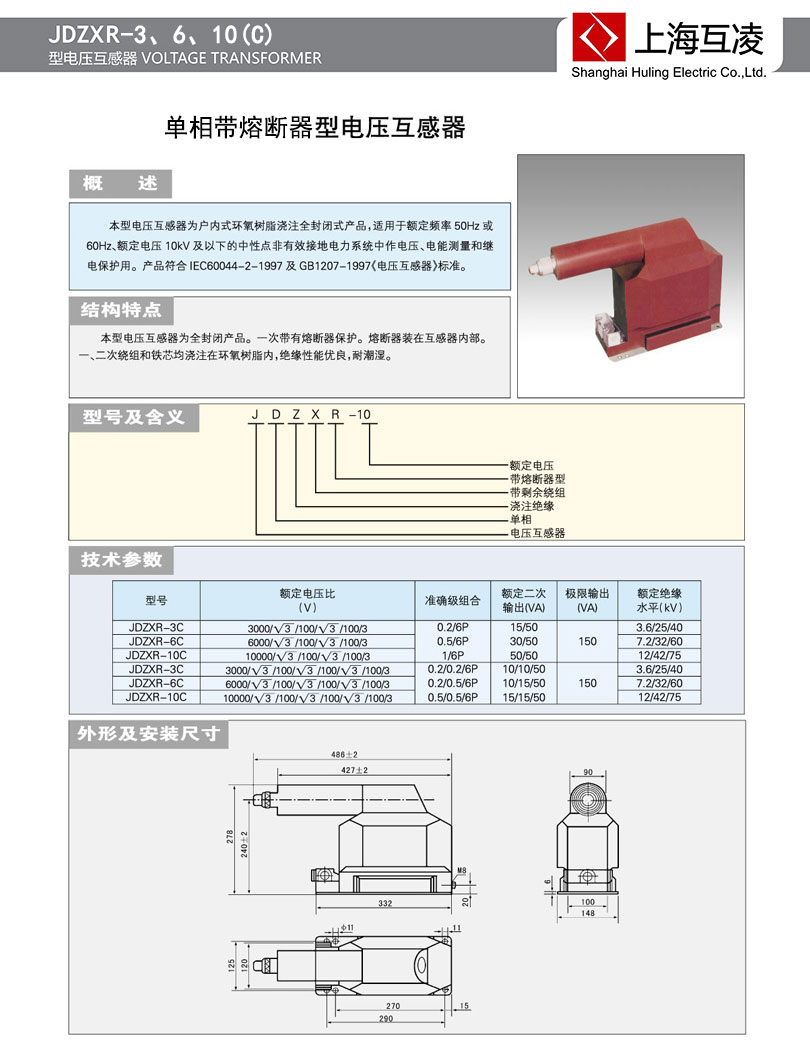

JDZXR-3電壓互感器外形安裝圖
JDZXR-3電壓互感器作用
電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置取用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關系與電流互感器相比正好相反。
* 我們盡可能幫您完成所有的要求,包括產品設計,非標產品和OEM等。
