JDZXF9-35電壓互感器簡介
本型號電壓互感器為環氧樹脂澆注全封閉結構,鐵心與繞組澆注成一體,底部有安裝板。
安裝場所:戶外。
環境溫度:最高:+40℃;最低:-25℃;日平均不能超過30℃。
海拔:不超過1000m。
大氣條件:大氣中無嚴重污穢。
產品執行標準為GB 1207《電壓互感器》。
JDZXF9-35電壓互感器接線
JDZ(F)9-35為單相、相對相連接,JDZF9-35有兩個二次繞組,即電能測量與電壓監控分開;
JDZX(F)9-35為單相、相對地連接,一次A端接相線,N端接地,JDZXF9-35有三個二次繞組,即電能測量、電壓監控和繼電保護分開。

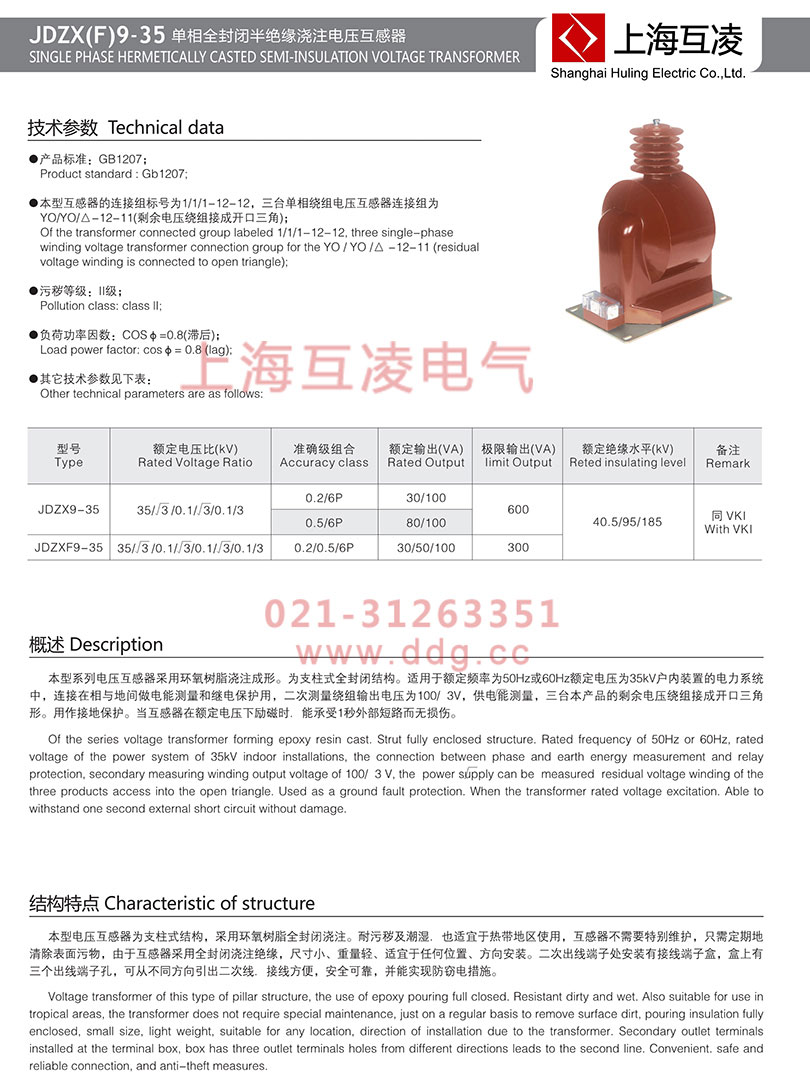

JDZXF9-35電壓互感器技術參數
產品標準BG1207
JDZXF9-35電壓互感器的連接標號是1/1/1-12-12三臺單繞組電壓互感器連接組委YO/YO/12-11(剩余電壓繞組接成開口三角)
防污等級:II級
負荷功率因素COS=0.8
其他技術參數件下表:
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
| JDZX9-35 | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P | 30/50/100 | 300 | 40.5/95/185 |

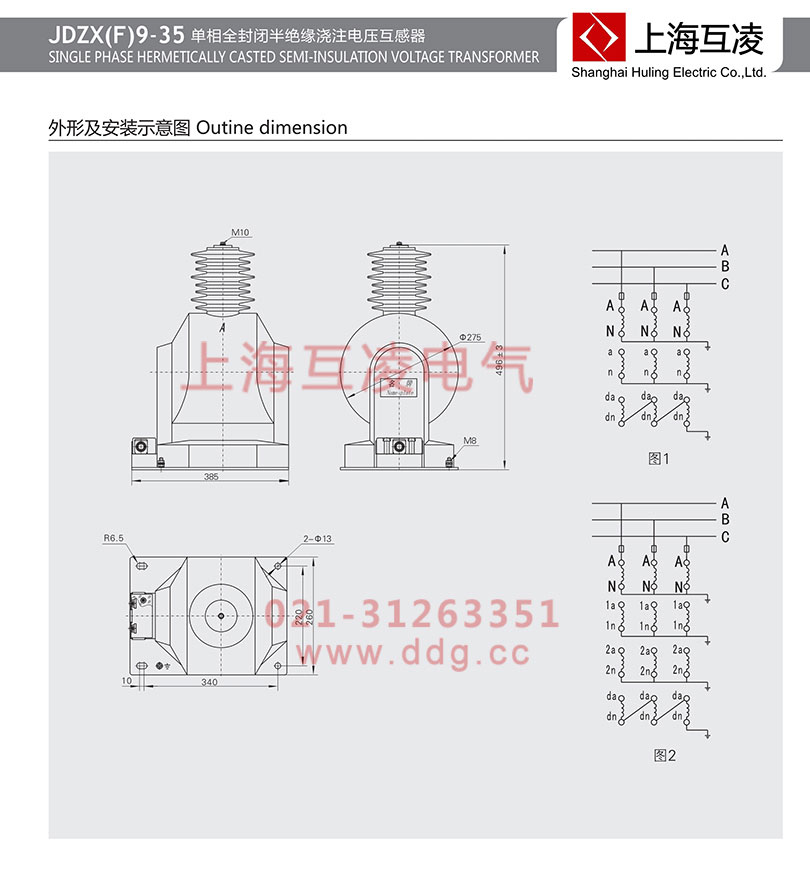

JDZXF9-35電壓互感器型號
JDZXF9-35電壓互感器工作原理
其工作原理與變壓器相同,基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器本身的阻抗很小,一旦副邊發生短路,電流將急劇增長而燒毀線圈。為此,電壓互感器的原邊接有熔斷器,副邊可靠接地,以免原、副邊絕緣損毀時,副邊出現對地高電位而造成人身和設備事故。
測量電壓互感器一般都做成單相雙線圈結構,其原邊電壓為被測電壓(如電力系統的線電壓),可以單相使用,也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的,以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈,稱三線圈電壓互感器。三相的第三線圈接成開口三角形,開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。
JDZXF9-35電壓互感器接線方式
(1)單項式接線,可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。
(2)V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中,特別是10kV的三相系統中。
(3)用三臺單相三繞組電壓互感器構成YN,yn,d0或YN,y,d0的接線形式,廣泛應用于3~220KV系統中,其二次繞組用于測量相間電壓和相對地電壓,輔助二次繞組接成開口三角形,供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線,除鐵芯外,其形式與圖3基本相同,一般只用于3~15KV系統。
(4)三相三繞組五柱式電壓互感器,其一次繞組和主二次繞組接成星形,并且中性點接地,輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓,輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
