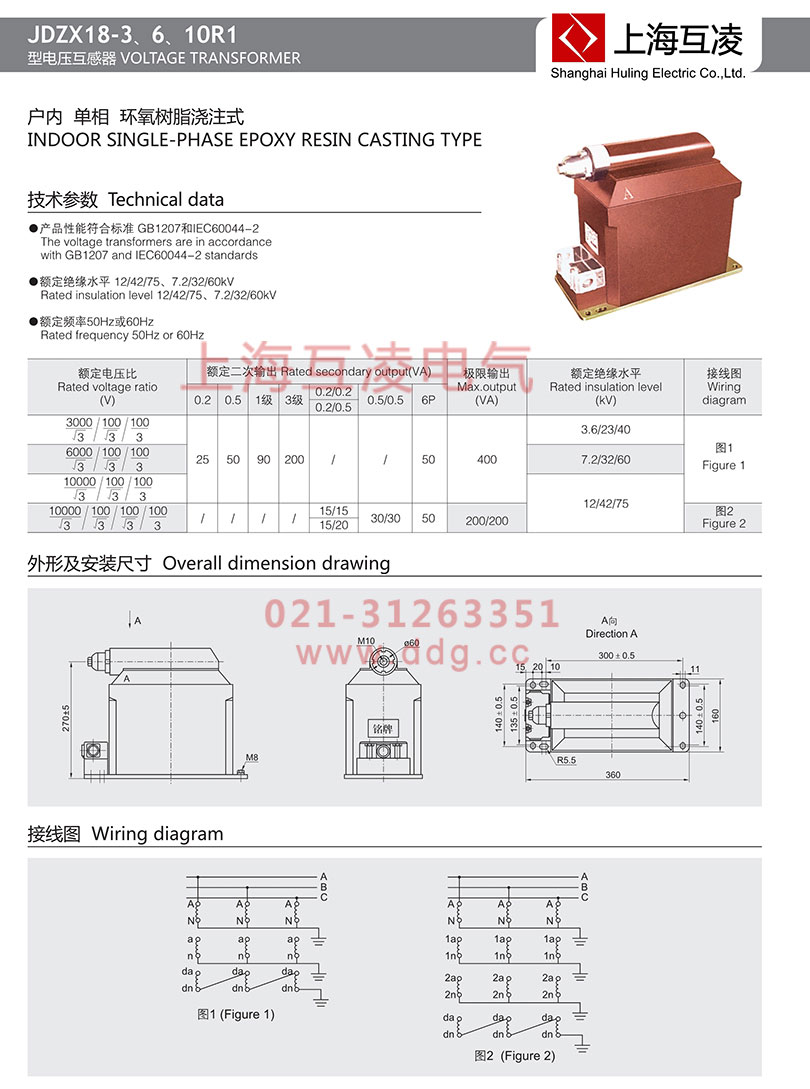

JDZX18-6R1電壓互感器外形安裝圖
JDZX18-6R1電壓互感器概述
JDZX18-6R1電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品,供額定頻率為50Hz或60Hz,設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護,及剩余電壓繞組。
JDZX18-6R1電壓互感器使用條件
1.海拔高度低于3000米;
2.周圍環境溫度不高于+40C,不低于- 5度;
3.周圍空氣的相對濕度不大于85%;
4.滿足II 污穢等級;
5.安裝場所無腐蝕性的氣體。
JDZX18-6R1電壓互感器技術參數
1.產品標準:GB12O7-2006《電磁式電壓互感器》
2.額定絕緣水平:7.2/32/60kV
3.額定頻率:50Hz或60Hz
4..產品表面爬電距離:滿足II級污穢等級;
5..負荷的功率因數: COS∮=08(滯后)
JDZX18-6R1電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZX18-6R1 | 6000/√3/100/√3/100/3 | 25 | 50 | 90 | 200 | / | / | 50 | 400 | 7.2/32//60 |
JDZX18-6R1電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JDZX18-6R1電壓互感器原理
電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應,并具有精確的電壓比和相位關系,以實現精確的二次連接計量。
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
