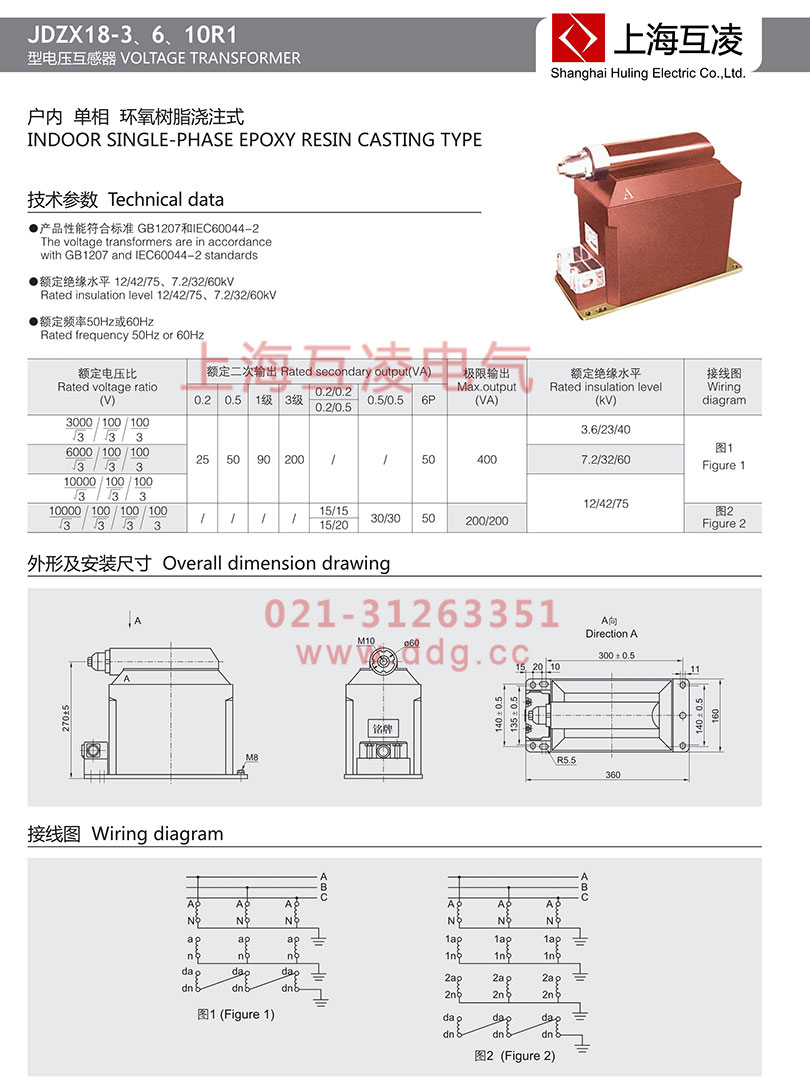

JDZX18-10R1電壓互感器選型
JDZX18-10R1電壓互感器技術參數
1.產品標準:GB1207-2006《電磁式電壓互感器》
2.額定絕緣水平:7.2/32/60kV
3.額定頻率:50Hz或60Hz
4..產品表面爬電距離:滿足II級污穢等級;
5..負荷的功率因數: COS∮=08(滯后)
JDZX18-10R1電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZX18-10R1 | 10000/√3/100/√3/100/3 | 25 | 50 | 90 | 200 | / | / | 50 | 400 | 12/42/75 |
| 10000/√3/100/√3/100/√3/100/3 | / | / | / | / | 15/15 | 30/30 | 50 | 200/200 | ||
| 15/20 | ||||||||||
JDZX18-10R1電壓互感器原理
電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應,并具有精確的電壓比和相位關系,以實現精確的二次連接計量。
JDZX18-10R1電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZX18-10R1表示單相澆注式電壓互感器,額定電壓10KV。
* 我們盡可能幫您完成所有的要求,包括產品設計,非標產品和OEM等。
