JDZX11-35R電壓互感器符號含義
本型號電壓互感器中11是設計序號的意思,R:帶熔斷器的意思(內置)可以參考下文的結構與特點,JDZX意思是單相澆注式電壓互感器的意思,35則為工作電壓35kv的意思。該電壓互感器為環氧樹脂澆注全封閉結構,適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中,作電能計量、電壓監控和繼電保護用。
JDZX11-35R電壓互感器技術參數
產品性能符合標準GB1207和IEC60044-2
額定絕緣水平40.5/95/185 額定頻率50Hz或60Hz
本產品符合IEC60044-2及GB1207《電壓互感器》標準
JDZX11-35R電壓互感器結構特點
本型號電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
電壓互感器是利用電磁感應原理按比例變換電壓的工作原理體積小、抗過電壓能力強,一次帶有熔斷器保護、熔斷器裝在互感器內部,直接避免因用戶配置熔斷器浪費開關柜的有效空間,其熔斷器的熔斷電流與互感器短路承受能力相匹配,能有效地保護互感器因電網出現故障時不被燒毀。
熔斷電流與電壓互感器短路能力相匹配,其二次輸出容量大,準確級別高,不僅可提供100V測量電壓,還可提供110V、220V操作電源。
JDZX11-35R電壓互感器變比
| 型號 | 額定電壓比(kV) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P(3P) | ||||
| 0.2/0.5 | ||||||||||
| JDZX11-35R | 35/√3/0.1/√3/0.1/3 | 45 | 100 | 200 | 500 | / | / | 100 | 600 | 40.5/95/200 |
| 35/√3/0.1/√3/0.1/√3/0.1/3 | / | / | / | / | 20/20 | 40/40 | 100 | 300/300 | ||
| 20/30 | ||||||||||
1、配用熔斷器型號為XRNP□-35型,0.5A,50kA
2、局部放電水平符合GB1207《電壓互感器》標準。

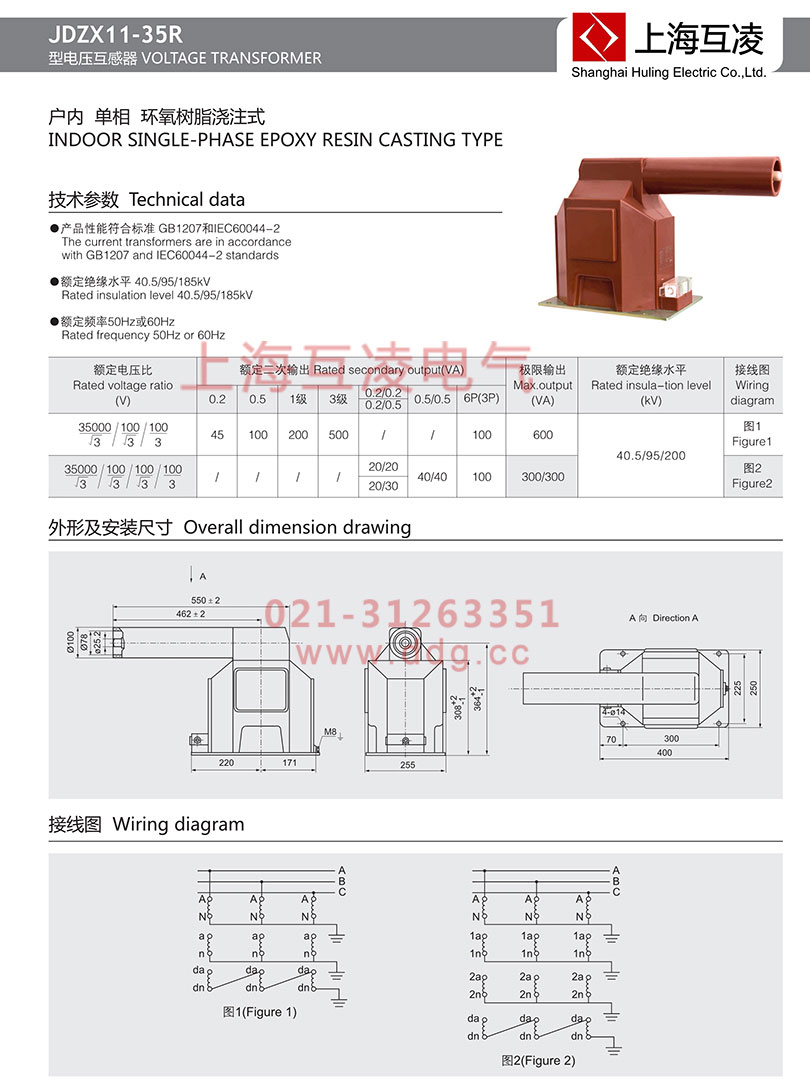

JDZX11-35R電壓互感器型號
JDZX11-35R電壓互感器安裝及訂貨信息
1、運輸過程中主體、表箱不得翻轉傾斜,并要采取防震措施。起吊時必須勾住箱體上的4個吊環,水平起吊。
2、在投入運行前應檢查互感器,核對操作元件的額定電壓與實際情況是否相符。
3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求,各部件是否完整。
訂貨須知:訂貨時應詳細說明產品的型號、名稱、數量、等級、操作場所及交貨日期。
隨機文件:1、產品合格證一份;2、使用說明書一份;3、裝箱單一份;4、出廠檢驗報告一份。
