JDZX11-10BG電壓互感器概述
本型號電壓互感器為單相環氧樹脂澆注絕緣全封閉產品,適用于額定頻率50Hz或60Hz、額定電壓10KV的中性點非有效接地的電力系統中,作電能計量、電壓監測或繼電保護作用。本產品符合IEC186及GB1207-1997《電壓互感器》標準。 本系列產品為環氧樹脂絕緣全封閉結構,鐵芯與繞組澆注成一體,體積小、重量輕,二次引線端用出線盒罩住,并有三個不同方向的饋線出口。
JDZX11-10BG電壓互感器技術參數
1、產品標準:GB1207-1997《電壓互感器》;
2、負載功率因數:COS&=0.8(滯后);
3、產品表面爬電比距滿足II級污穢等級;
4、額定絕緣水平:12/42/75kV;
5、額定頻率:50Hz或60Hz。
注意事項:1、使用時二次繞組不許短路及超負荷運行。2、JDZX11-3,6,10A為半絕緣結構,只能進行感應耐壓試驗;開關柜進行工頻試驗時,應將互感器與開關柜斷開。
JDZX11-10BG電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZX11-10BG | 10000√3/100√3/100/3 | 30 | 90 | 200 | 500 | / | / | 100 | 500 | 12/42/75 |
| 10000√3/100√3/100√3/100/3 | / | / | / | / | 15/15;15/20 | 40/40 | 300/300 | |||
JDZX11-10BG電壓互感器選型

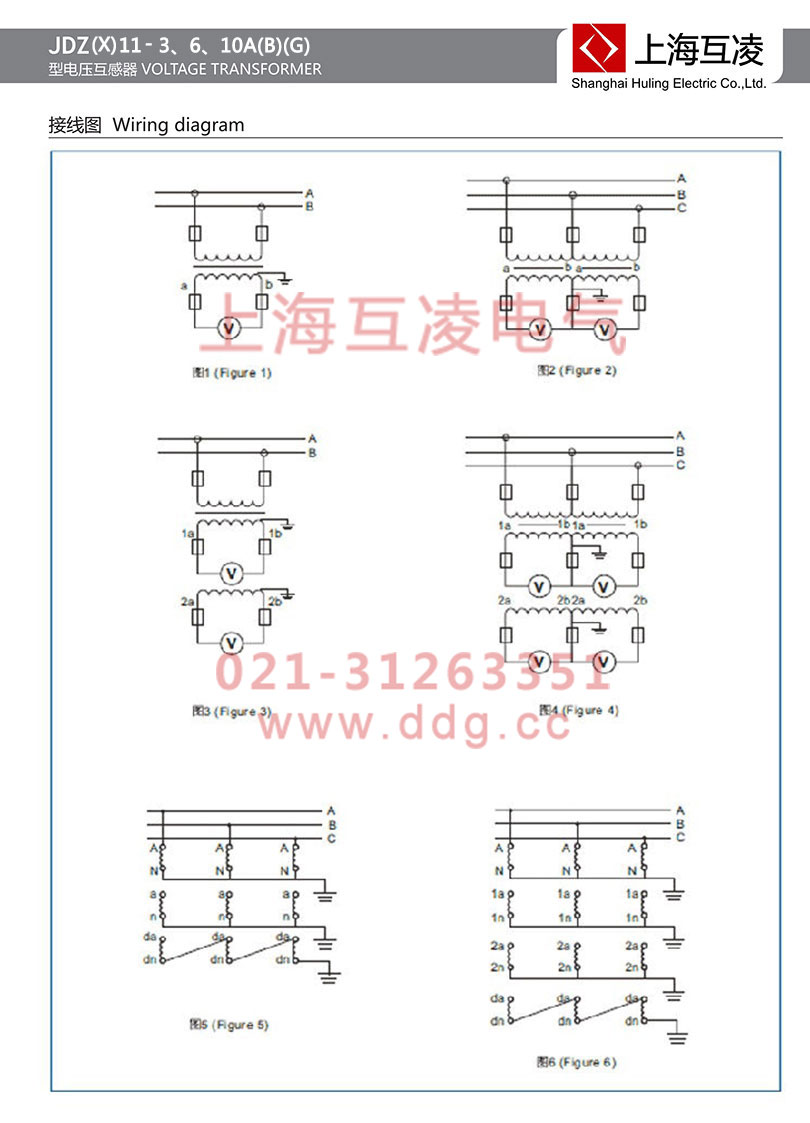

JDZX11-10BG電壓互感器工作原理
電壓互感器正常運行時,電力系統的三相電壓對稱,第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時,中性點出現位移,開口三角的端子間就會出現零序電壓使繼電器動作,從而對電力系統起保護作用。
線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此,這種三相電壓互感器采用旁軛式鐵心(10KV及以下時)或采用三臺單相電壓互感器。對于這種互感器,第三線圈的準確度要求不高,但要求有一定的過勵磁特性(即當原邊電壓增加時,鐵心中的磁通密度也增加相應倍數而不會損壞)。
線路上為什么需要變換電壓呢?這是因為根據發電、輸電和用電的不同情況,線路上的電壓大小不一,而且相差懸殊,有的是低壓220V和380V,有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓,就需要根據線路電壓的大小,制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難,而且更主要的是,要直接制作高壓儀表,直接在高壓線路上測量電壓,那是不可能的,而且也是絕對不允許的。
JDZX11-10BG電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZX11-10BG表示單相澆注式電壓互感器,額定電壓10KV。
額定一次電壓:作為互感器性能基準的一次電壓值。
額定二次電壓:作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級:由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
