JDZX10-6A電壓互感器概述
JDZX10-6A電壓互感器為單相、戶內、干式全封閉產品,使用時三臺一組,JDZX10-3、6、10為Yo/ Yo/連接,JDZXF10-3、6、10為Yo/Yo/Yo/連接。分別適用于額定頻率50Hz或60Hz,額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

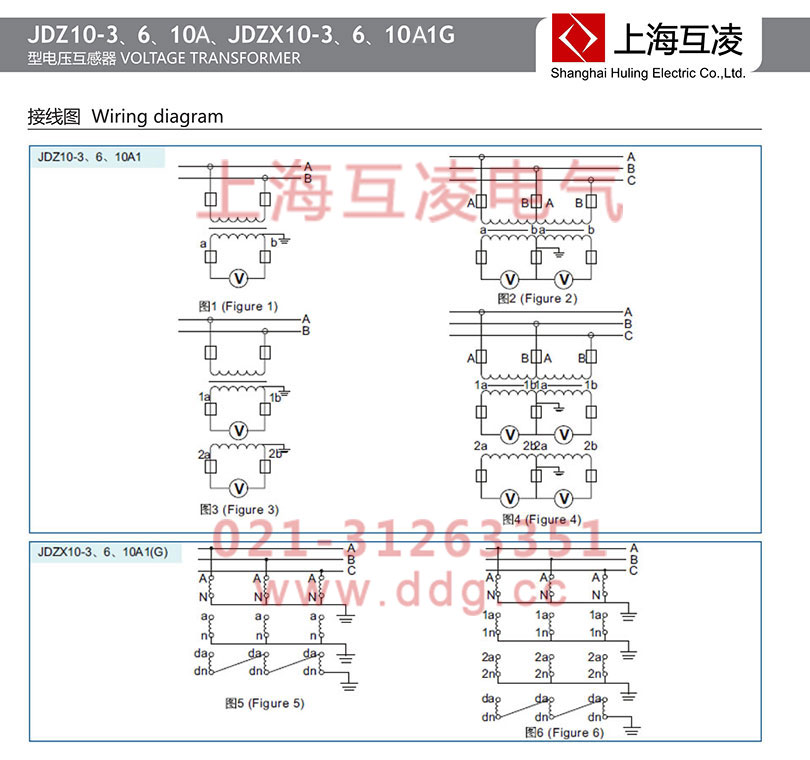

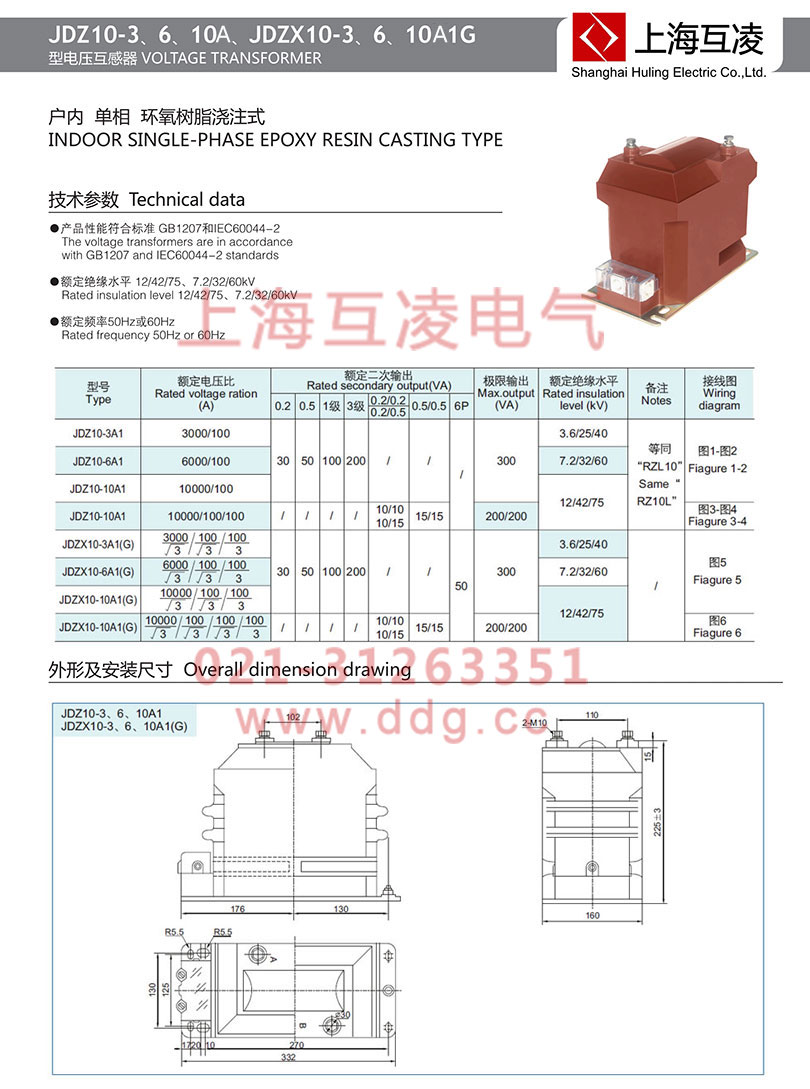

JDZX10-6A電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平 | 備注 | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | |||||
| 0.2/0.5 | |||||||||||
| JDZX10-6A | 6000√3/100/√3/100/3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 7.2/32/60 | / |
JDZX10-6A電壓互感器型號
JDZX10-6A電壓互感器結構特點
本型號電壓互感器為全封閉結構,繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能耐沖擊和機械壓力,并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注.在夾件上的接地標志旁有接地螺栓供接地用,下部支 架供安裝用。整體結構緊湊,使用方便。JDZX10-3,6、10互感器的連接組標號為,1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12,三臺單相三繞組電壓互感器連組為(剩余電壓繞組接成開口三角形)。
JDZX10-6A電壓互感器使用條件
1.海拔高度不超過3000米
2.周圍環境溫度不高于+40C,不低于-5度
3.周圍空氣的相對濕度不大于85%(20度)
4.滿足II 污穢等級
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平:JDZX10-6A型7.2/32/60kV
JDZX10-6A電壓互感器技術參數
1.產品性能符合標準:GB1207和IEC60044-2
2.額定絕緣水平:12/42/75、7.2/32/60kV
3.額定頻率:50Hz或60Hz
JDZX10-6A電壓互感器工作原理
其工作原理與變壓器相同,基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器本身的阻抗很小,一旦副邊發生短路,電流將急劇增長而燒毀線圈。為此,電壓互感器的原邊接有熔斷器,副邊可靠接地,以免原、副邊絕緣損毀時,副邊出現對地高電位而造成人身和設備事故。測量電壓互感器一般都做成單相雙線圈結構,其原邊電壓為被測電壓(如電力系統的線電壓),可以單相使用,也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的,以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈,稱三線圈電壓互感器。三相的第三線圈接成開口三角形,開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。
JDZX10-6A電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
