JDZW2-3R電壓互感器選型
JDZW2-3R電壓互感器概述
本型號電壓互感器為單相多繞組全封閉環氧樹脂澆注式互感器,本產品系戶內外裝置供額定頻率50Hz,額定電壓為10KV及以下的電力系統中作電壓、電能測量和繼電保護之用。
JDZW2-3R電壓互感器使用環境
● 產品符合標準GB1207-1997和IEC186
● 額定頻率50HZ
● 環境溫度-35℃~+40℃
● 污穢等級Ⅳ級
注:配用熔繼器為XPNP1-10KV/1A

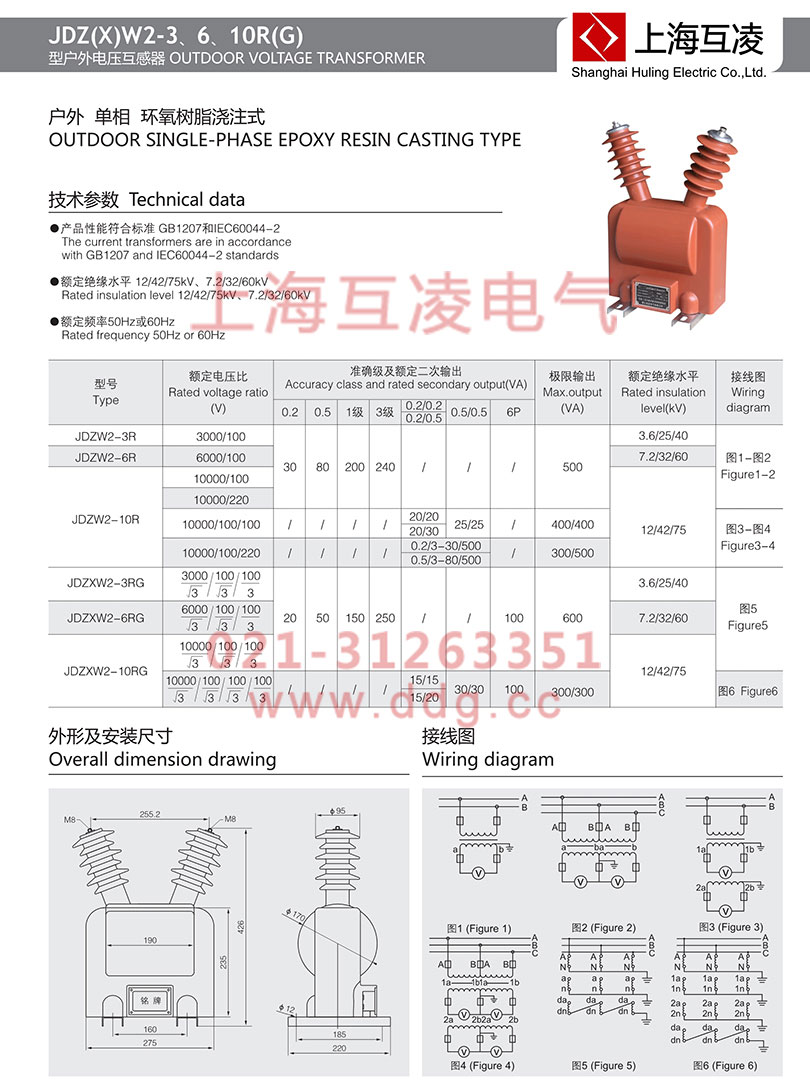

JDZW2-3R電壓互感器變比
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZW2-3R | 3000/100 | 30 | 80 | 200 | 240 | / | / | / | 500 | 3.6/25/40 |
JDZW2-3R電壓互感器結構特點
電壓互感器的基本結構和變壓器很相似,它也有兩個繞組,一個叫一次繞組,一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣,使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時,一次繞組N1并聯接在線路上,二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時,盡管一次電壓很高,但二次卻是低壓的,可以確保操作人員和儀表的安全。
JDZW2-3R電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JDZW2-3R電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZW2-3R表示單相澆注式電壓互感器,額定電壓10KV。
