JDZR10-3電壓互感器使用環境

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于-5C；

3.周圍空氣的相對濕度不大于85%（20C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

JDZR10-3電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZR10-3表示單相澆注式電壓互感器，額定電壓10KV。

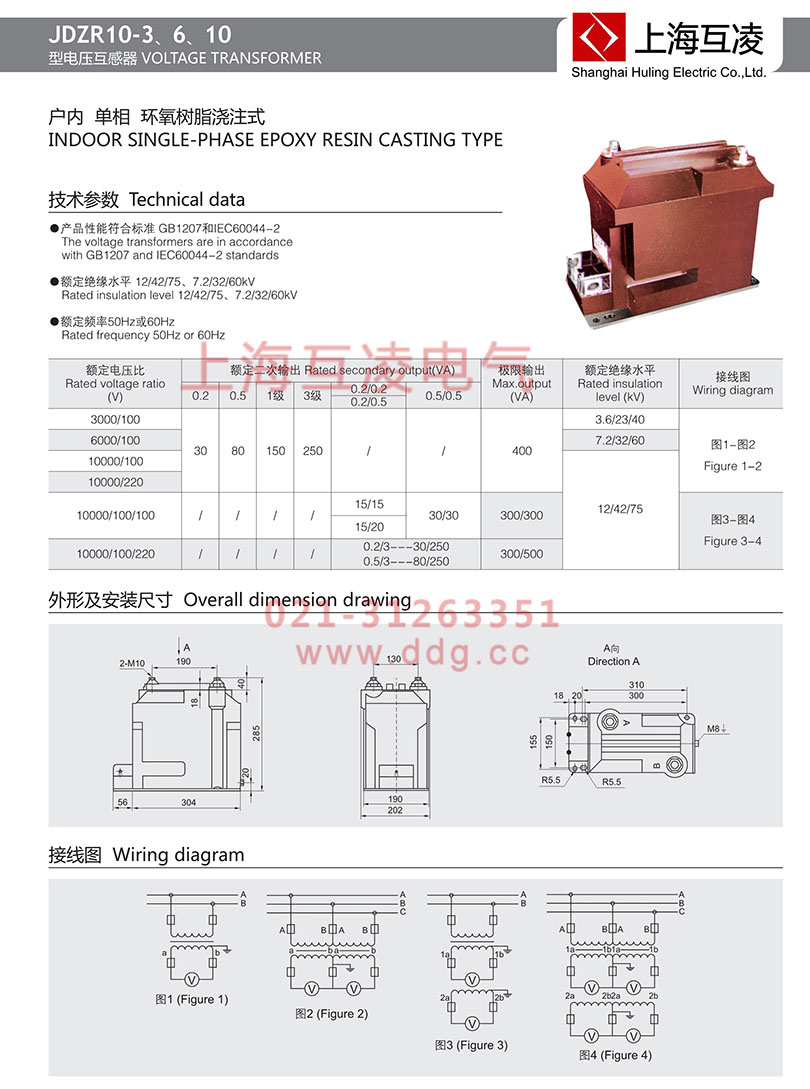

JDZR10-3電壓互感器選型

JDZR10-3電壓互感器變比

產品	額定電壓比（V）	額定二級輸出（VA）						極限輸出（VA）	額定絕緣水平（kV）
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5
						0.2/0.5
JDZR10-3	3000/100	30	80	150	250	/	/	400	3.6/25/40

JDZR10-3電壓互感器結構特點

JDZR10-3電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

JDZR10-3電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

JDZR10-3電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
