JDZJ-6Q電壓互感器概述
電壓互感器JDZJ-3Q為單相、戶內、干式半封閉產品,使用時單臺或二臺一組,JDZJ-3,JDZJ-6,JDZJ-10 二臺一組時為V/V連接, JDZJ-10(Q)、JDZJ-6(Q)、JDZJ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

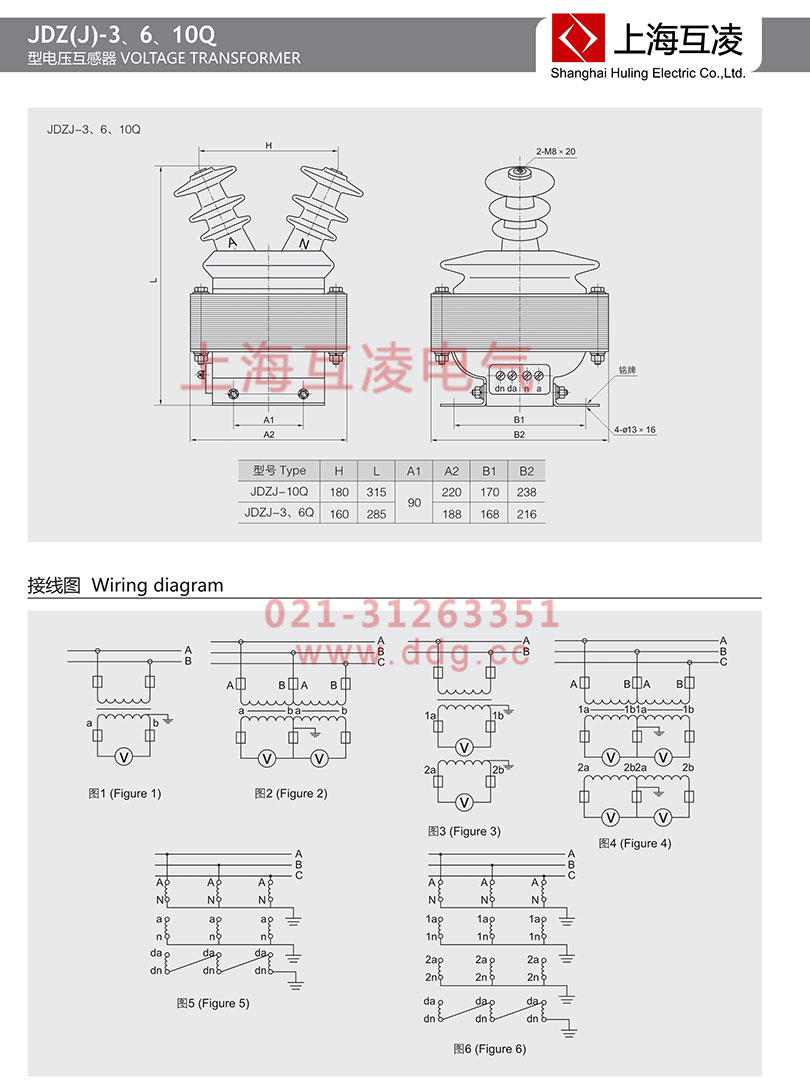

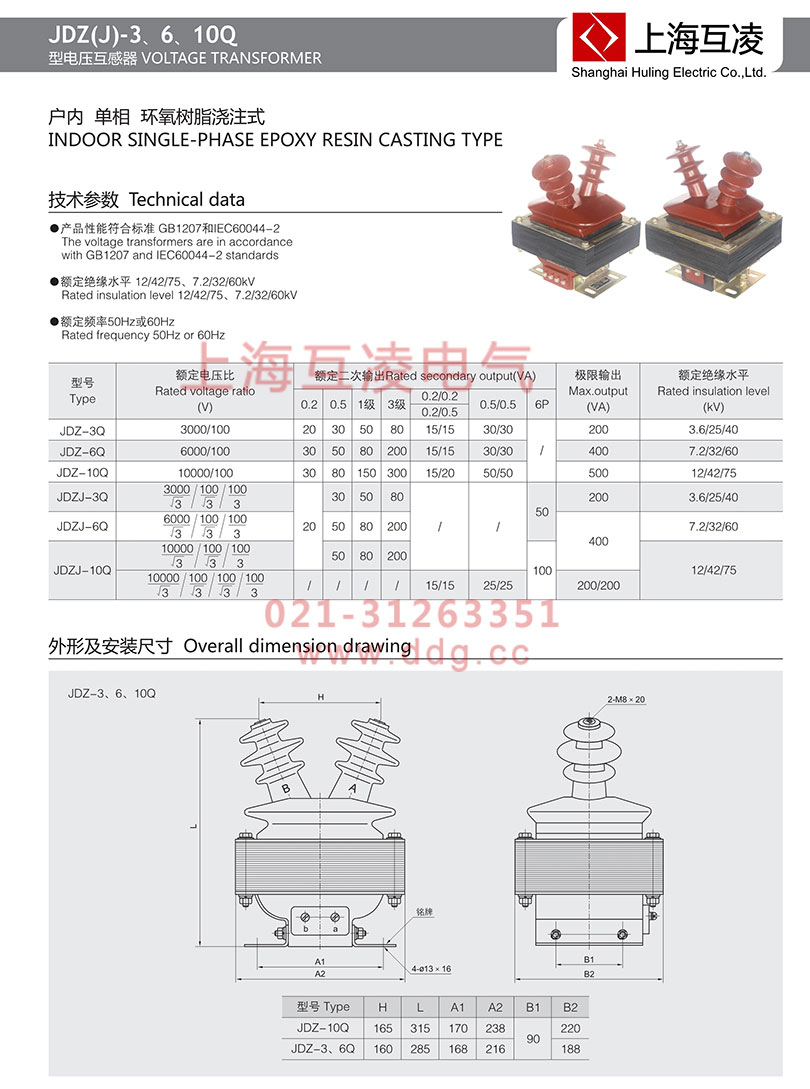

JDZJ-6Q電壓互感器參數
1 海拔高度不超過1000米
2 周?chē)h(huán)境溫度不高于+40℃,不低于-5℃
3 周?chē)諝獾南鄬?duì)濕度不大于 85 %(20℃)
4 安裝場所無腐蝕性的氣體
5 產品標準:GB12O7-2006《電磁式電壓互感器》
6 額定絕緣水平:3.6/23/40
7 額定頻率:50Hz或60Hz
8 產品表面爬電距離:滿足II級污穢等級;
9 負荷的功率因數: COS∮=08(滯后)
10 JDZJ-3Q其他技術參數見下表:
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZJ-3Q | 3000√3/100/3/100/3 | 20 | 30 | 50 | 80 | / | / | 50 | 200 | 3.6/25/40 |
JDZJ-6Q電壓互感器型號
JDZJ-6Q電壓互感器原理
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量?jī)x表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
JDZJ-6Q電壓互感器選型
按用途,電壓互感器又分為測量用和保護用兩類。
電磁感應式電壓互感器。工作原理與變壓器相同?;窘Y(jié)構也是鐵芯和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器本身阻抗很小,一旦副邊發生短路,電流將急劇增加而燒毀線圈。為此,電壓互感器原邊接有熔斷器,副邊接地,以免原、副邊絕緣損壞時,副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
