JDZF9-35電壓互感器簡介

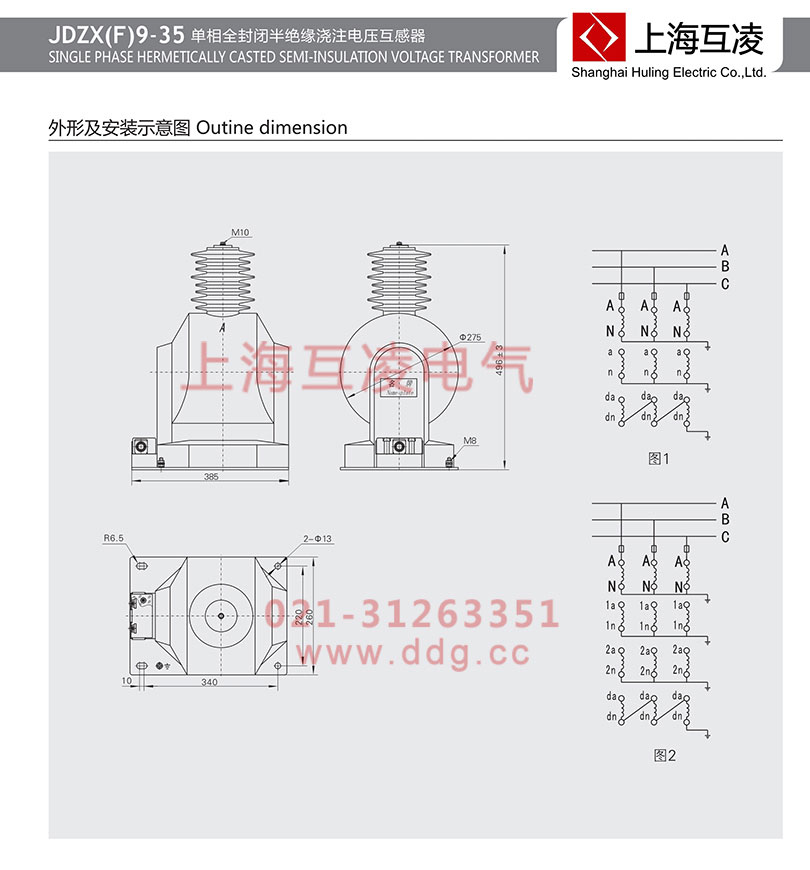

本型號電壓互感器為環氧樹脂澆注全封閉結構,鐵心與繞組澆注成一體,底部有安裝板。 JDZF9-35為單相、相對相連接,JDZF9-35有兩個二次繞組,即電能測量與電壓監控分開;該產品為單相、相對地連接,一次A端接相線,N端接地,有三個二次繞組,即電能測量、電壓監控和繼電保護分開。為全絕緣結構,一次A端接相線,N端接地。
JDZF9-35電壓互感器使用環境
安裝場所:戶外。
環境溫度:最高:+40℃;最低:-25℃;日平均不能超過30℃。
海拔:不超過1000m。
大氣條件:大氣中無嚴重污穢。
產品執行標準為GB 1207《電壓互感器》。
產品局部放電符合GB1208-1997《電流互感器》標準要求
污穢等級:II級
JDZF9-35電壓互感器變比

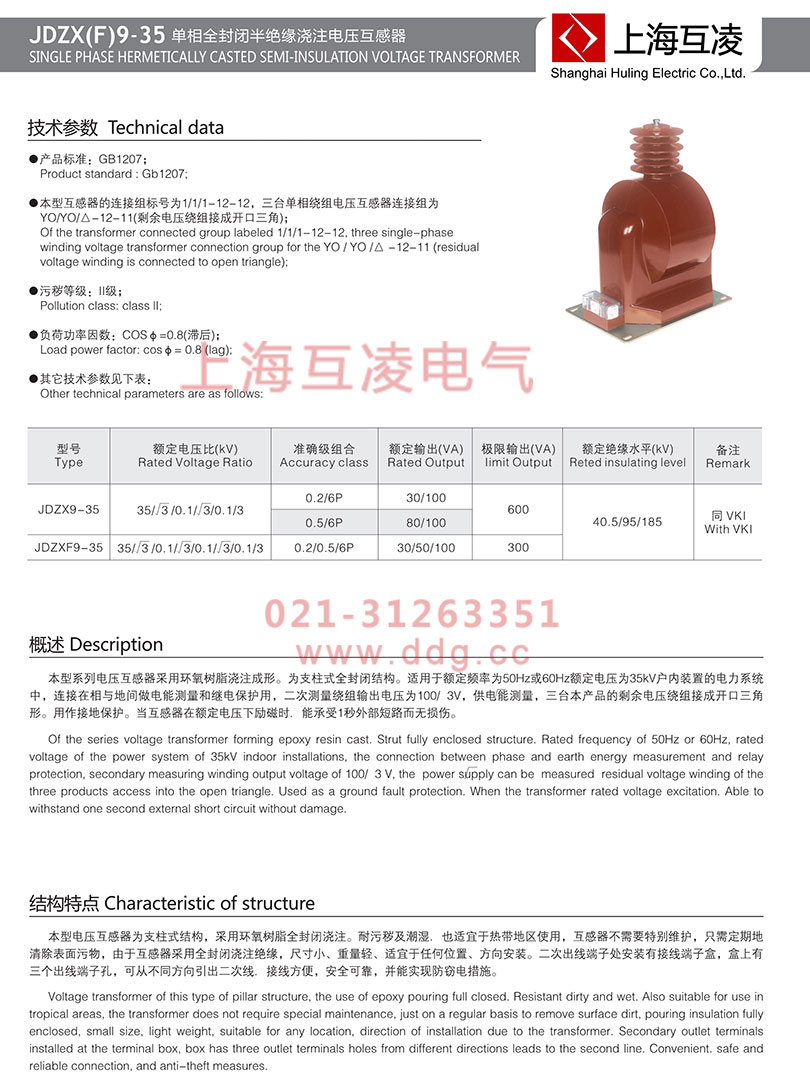

| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
| JDZF9-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P | 30/100 | 600 | 40.5/95/185 |
| 0.5/6P |
JDZF9-35電壓互感器型號
JDZF9-35電壓互感器工作原理
電壓互感器的構造、原理和接線都與電力變壓器相同,差別在于電壓互感器的容量小,通常只有幾十或幾百VA,二次負荷為儀表和繼電器的電壓線圈,基本上是恒定高阻抗。其工作狀態接近電力變壓器的空載運行。電壓互感器的高壓繞組,并聯在系統一次電路中,二次電壓U2與一次電壓成比例,反映了一次電壓的數值。一次額定電壓UIN,多與電網的額定電壓相同,二次額定電壓U2N,一般為100V、100/√3V、100/3V、110/√3V、110/3V。
JDZF9-35電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JDZF9-35電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZF9-35表示單相澆注式電壓互感器,額定電壓35KV。
